Sony DVP-S336 [11/72] Подсоединение ресивера усилителя
![Sony DVP-S336 [11/72] Подсоединение ресивера усилителя](/views2/1965827/page11/bgb.png)
11
Начало эксплуатации
VIDEO OUT S VIDEO OUT
DIGITAL OUT
COAXIAL OPTICAL
AUDIO OUT
WOOFER
RL
PCM/DTS/MPEG/
DOLBY DIGITAL
LINE-1 (RGB) - TV LINE-2
CD
L
R
DIGITAL IN
OPTICAL
COAXIAL
INPUT
S VIDEO

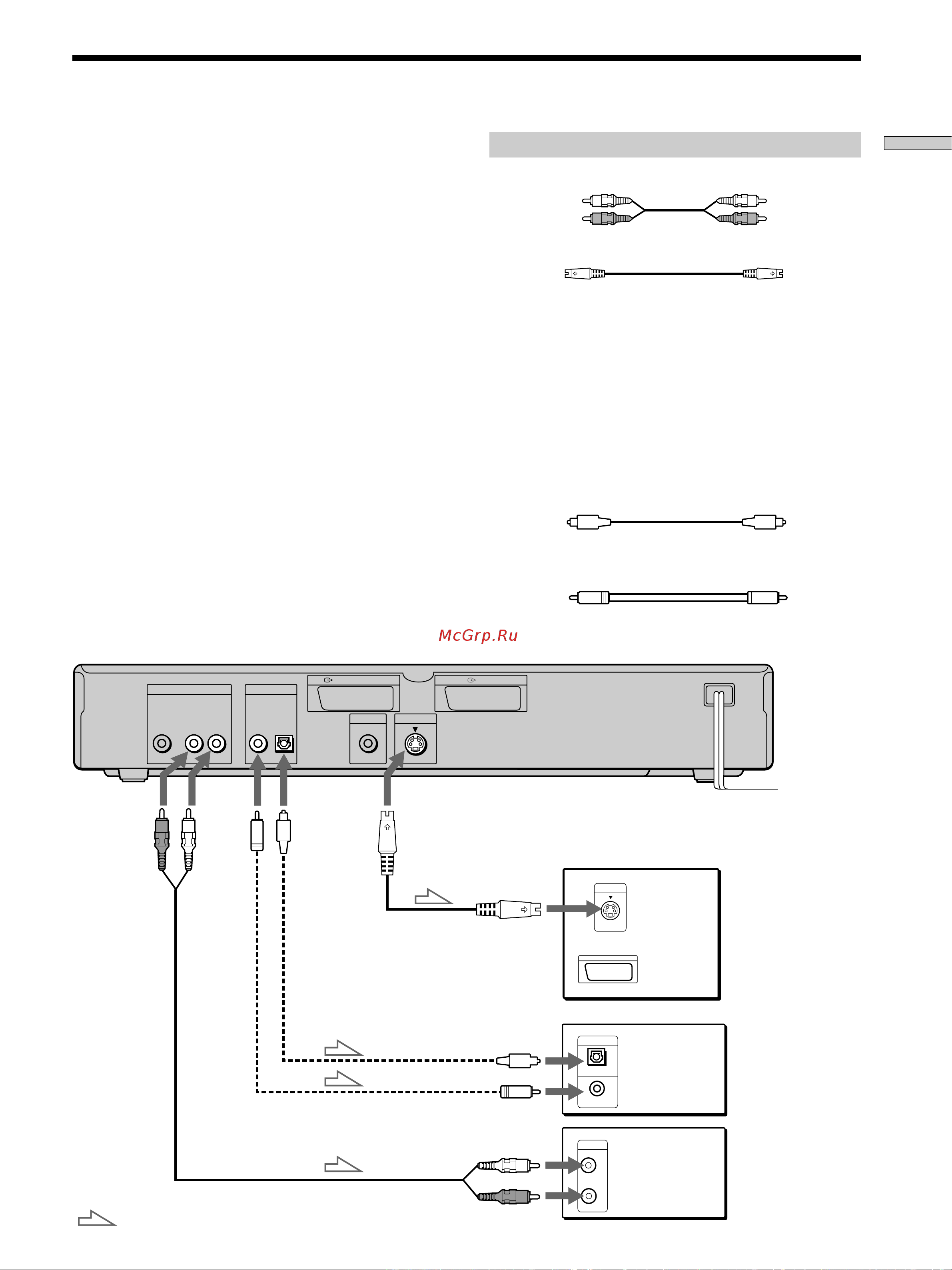

Подсоединение ресивера (усилителя)
Это подсоединение предназначено для
прослушивания звука через акустические системы,
подсоединенные к ресиверу, при отсутствии
встроенного декодера DTS, Dolby* Digital или MPEG.
См. также инструкцию, прилагаемую к
подсоединяемому компоненту.
z
Вы можете пользоваться возможностью прослушивания
окружающего звука, даже подсоединив только передние
акустические системы
Вы можете использовать трехмерный звуковой образ для
создания виртуальных задних акустических систем на базе
звука, исходящего из передних акустических систем (L, R),
без подключения задних акустических систем как таковых
(VES: виртуальный улучшенный окружающий звук).
Подробные сведения приведены на стр. 36.
z
Если у Вас имеется цифровой компонент со встроенным
декодером DTS, Dolby Digital или MPEG
Вы можете пользоваться возможностью прослушивания
многоканального окружающего звука, подсоединив
компонент через разъем DIGITAL OUT OPTICAL или
COAXIAL с помощью оптического или коаксиального
цифрового соединительного шнура (не прилагается).
Подробности по подсоединению и установкам приведены на
стр. 14.
* Изготовлено по лицензии фирмы Dolby Laboratories.
Долби, “Dolby”, “Pro Logic” и символ с двойным “D” –
товарные знаки фирмы Dolby Laboratories.
Конфиденциальная работа не для распространения в
печати. © 1992-1997 Dolby Laboratories. Защищено
авторским правом.
Необходимые шнуры
Соединительный аудио-/видеошнур (не прилагается) (1)
S видеошнур (не прилагается) (1)
При подсоединении шнуров проверьте, чтобы шнур с
цветовой кодировкой соответствовал гнездам на
подсоединяемых компонентах: красный (правый) к красному,
белый (левый) к белому. Следите за тем, чтобы
подсоединения выполнялись плотно, чтобы избежать
гудения и шума.
Если у Вас имеется цифровой компонент, такой, как
ресивера (усилитель), с цифровым разъемом DAT или MD,
подсоедините компонент через разъем DIGITAL OUT
OPTICAL или COAXIAL с помощью оптического или
коаксиального цифрового соединительного шнура (не
прилагается).
Оптический цифровой соединительный шнур (не
прилагается) (1)
Коаксиальный цифровой соединительный шнур (не
прилагается) (1)
Белый (L)
Красный (R)
Белый (L)
Красный (R)
Проигрыватель CD/DVD
К гнезду
AUDIO
OUT (R, L)
ТВ
К входному аудиогнезду
: Направление сигнала
Ресивер
(Усилитель)
К сетевой розетке
К гнезду
S VIDEO
OUT
К входному
гнезду S
VIDEO
К разъему
DIGITAL
OUT
(OPTICAL)
Снимите
крышку.
К разъему
DIGITAL
OUT
(COAXIAL)
или
или
К оптическому цифровому
входному гнезду
К коаксиальному
цифровому входному гнезду
Ресивер
(Усилитель) с
цифровым
разъемом, декой
MD, декой DAT и
т.д.
