Kenwood TK-7360(H) [5/22] Установка трансивера
![Kenwood TK-7360(H) [5/22] Установка трансивера](/views2/1966073/page5/bg5.png)
2

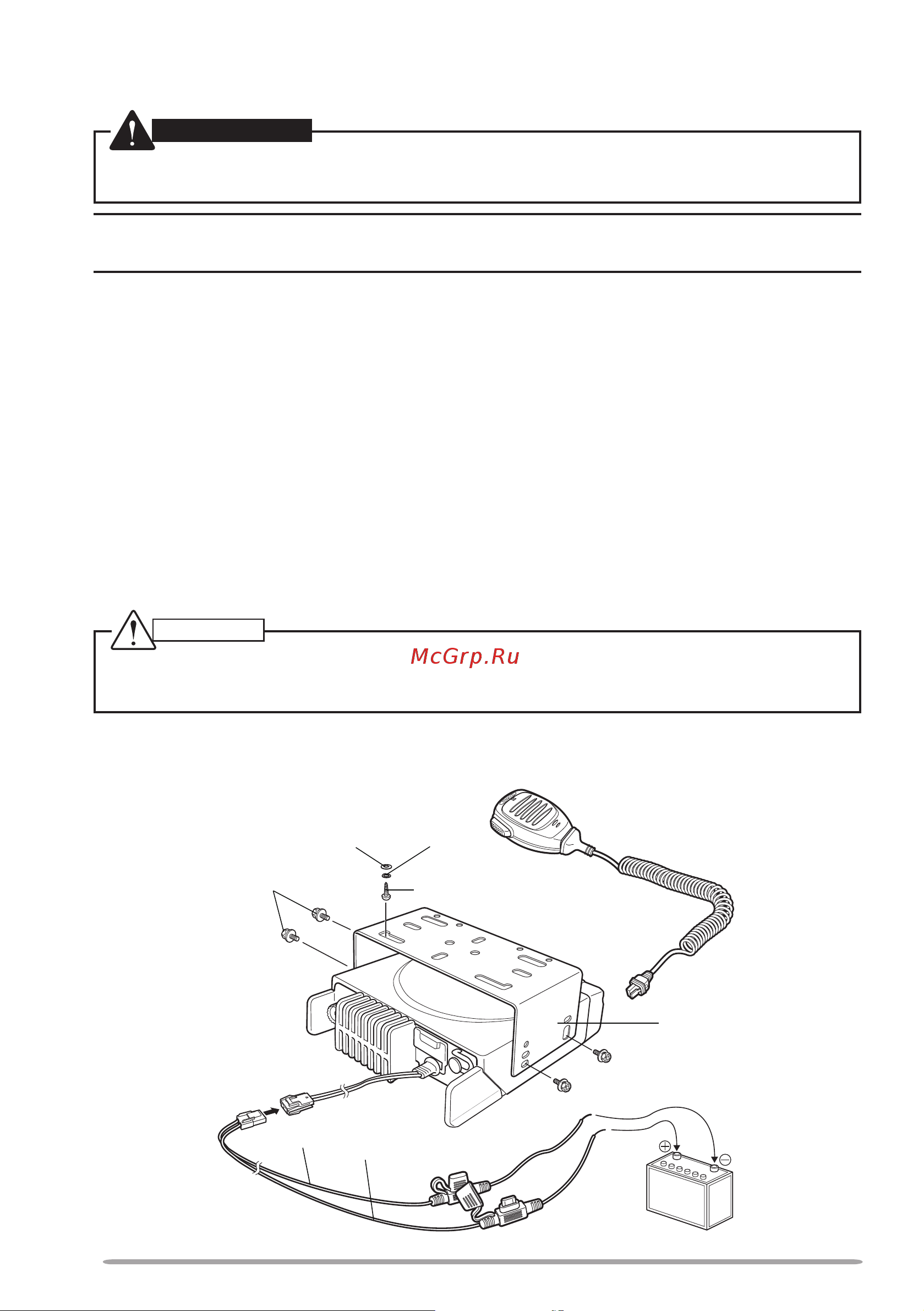

■ Установка трансивера
В целях безопасности пассажира надежно установите трансивер с помощью прилагаемого
монтажного кронштейна и комплекта винтов, чтобы он не отсоединился в случае столкновения.
Примечание: Перед установкой трансивера проверьте, насколько монтажные винты будут выступать
над поверхностью. При сверлении монтажных отверстий не повредите проводку или детали
автомобиля.
1 Отметьте расположение отверстий на одной линии, используя монтажный
кронштейн в качестве шаблона. С помощью сверла диаметром 4,2 мм
просверлите отверстия, а затем закрепите монтажный кронштейн с помощью
прилагаемых винтов.
• Устанавливайте трансивер в пределах досягаемости пользователем в месте, где
имеется достаточное пространство позади трансивера для подключения кабелей.
2 Подключите антенну и прилагаемый кабель питания к трансиверу.
3 Задвиньте трансивер в монтажный кронштейн и закрепите его с помощью
прилагаемых винтов с шестигранной головкой.
4 Установите дополнительный микрофон в месте, где он будет в пределах
досягаемости пользователем.
• Запрещено устанавливать микрофон и кабель микрофона в месте, где они будут
препятствовать безопасному функционированию автомобиля.
При замене предохранителя кабеля питания постоянного тока обязательно используйте для
замены предохранитель с таким же номиналом. Ни в коем случае не заменяйте предохранитель на
предохранитель с более высоким номиналом.
Винт с шестигранной
головкой M4 x 6 мм
Кабель питания
постоянного тока
Монтажный кронштейн
Разъем
антенны
Входной разъем
питания
Предохранитель
Черный (–) кабель
Красный (+) кабель
Автомобильный
аккумулятор
12 В
Дополнительный
микрофон
Самонарезающий
винт 5 x 16 мм
Пружинная
шайба
Плоская
шайба
©¬©«©¡¨©
ª«®ª«¡¨£
