Celestron Advanced VX 8 N [5/36] Сборка и установка штатива

Сборка телескопа

Телескопы серии Advanced VX поставляются в двух коробках. В коробках находится:

Оптическая труба и стандартные аксессуары.

Экваториальная монтировка, пульт управления, штанга противовесов.

Штатив и один противовес.

Извлеките части из коробок и разложите на месте сборки. Для удобства сборки рекомендуем выбрать

просторное помещение. Сборка телескопа начинается со сборки штатива - производите сборку

последовательно, согласно данной инструкции.

Сборка и установка штатива

Штатив телескопов серии Advanced VX снабжен металлической площадкой- распоркой (она же служит

полочкой для аксессуаров), которая обеспечивает жесткость штатива. Штатив поставляется уже собранным.

Три опоры штатива соединены расположенной вверху штативной головкой. Также штатив оснащен

центральной колонной (стержнем): он выдвигается вниз от штативной головки.

Установка штатива производится следующим образом:

Установите штатив вертикально и выдвиньте его опоры на полную длину. Затем мы можете отрегулировать

высоту опор штатива:

1. Ослабьте фиксатор на опоре штатива.

2. Отрегулируйте высоту опоры, выдвинув ее центральную секцию на нужную длину.

3. Затяните фиксаторы опор штатива.

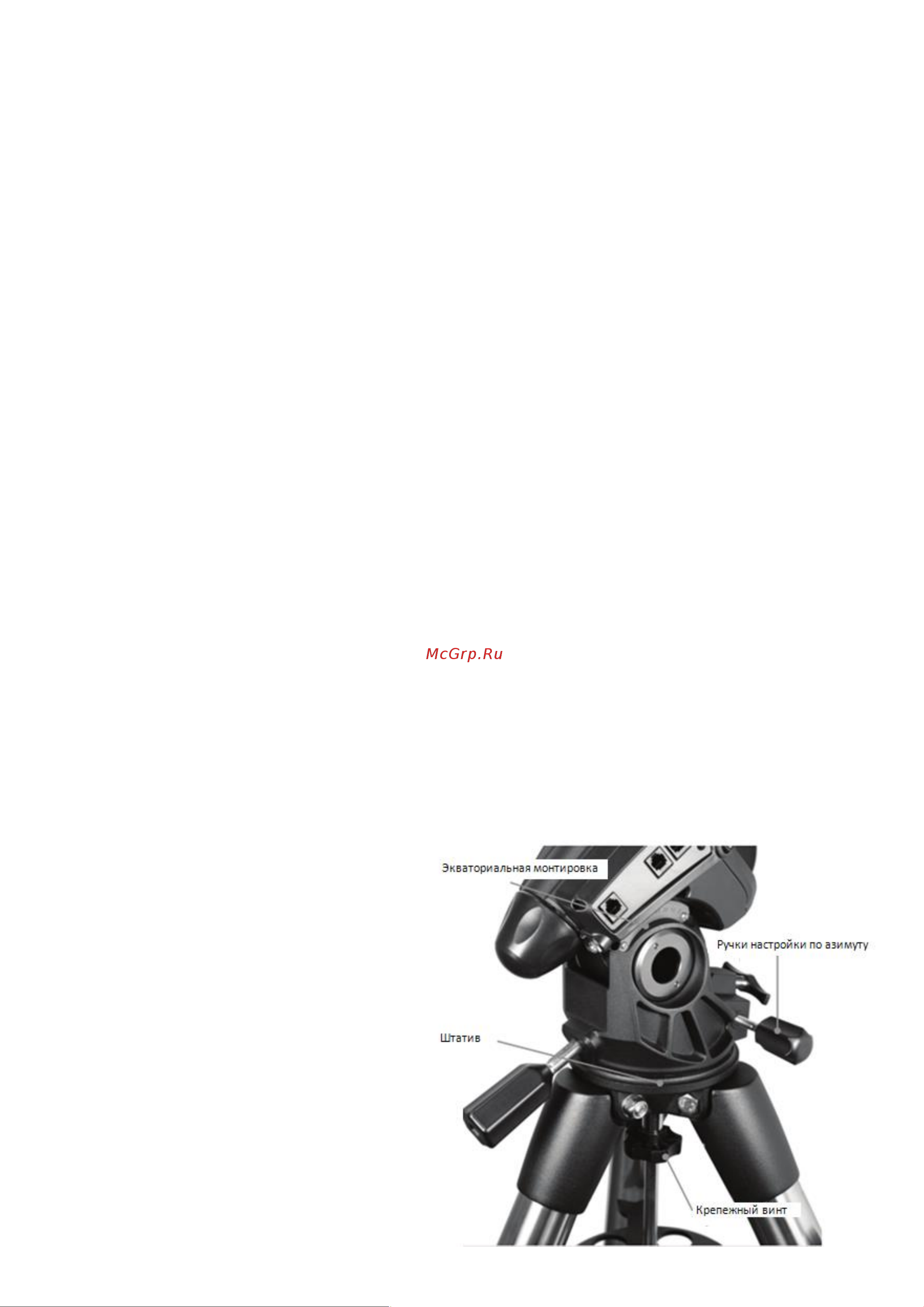

Установка ручек настройки по азимуту

Ручки установки по азимуту для монтировки Advanced VX поставляются незакрепленными, их необходимо

установить на монтировку. Перед установкой монтировки на штатив, см. рис. 2-3:

1. Найдите ручки настройки по азимуту (они

находятся в том же ящике, что и

монтировка).

2. Ввинтите ручки в два отверстия с каждой

стороны монтировки.

3. Следует ввинтить ручки не полностью, а до

половины хода – с тем, чтобы

впоследствии между винтами осталось

место для маркера - выступа.

Установка экваториальной монтировки

Экваториальная монтировка позволяет вести

слежение за небесными объектами в ходе их

суточного движения по небу. Монтировка

Advanced VX – экваториальная, немецкого типа:

она устанавливается на штативную головку. На
