Сборка телескопа

В данной части инструкции описан порядок сборки телескопа. Первую сборку рекомендуется производить в

помещении для удобства и приобретения навыков сборки инструмента. Это упростит последующую сборку и разборку

телескопа при выносе его из помещения для наблюдений.

Каждый телескоп AstroMaster поставляется в одной коробке. В комплект поставки входят следующие детали:

оптическая труба с установленным искателем StarPointer и кольцами крепления трубы (в модели 114 EQ и 130 EQ),

экваториальная монтировка; штанга противовесов; два противовеса; ручки тонких движений по осям прямого

восхождения и склонения; окуляры 1,25» 10 и 20 мм (прямого изображения для моделей 76,114 и 130); диагональная

призма прямого изображения (модели 70 и 90); CD-ROM с программой «The Sky» Level 1.

Сборка штатива

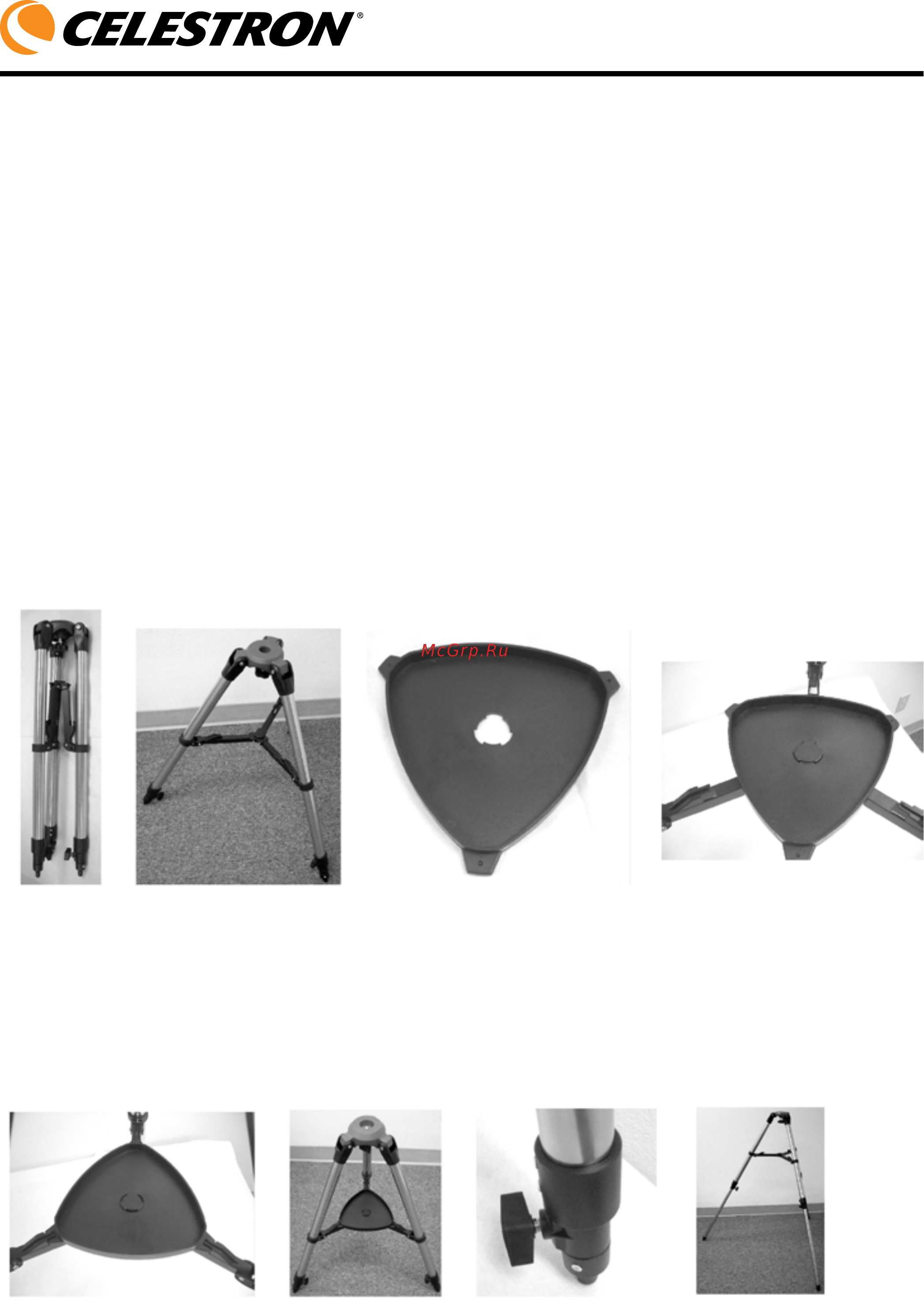

1. Извлеките штатив из коробки (Рис. 2-1). Штатив поставляется в частично собранном состоянии, благодаря чему

сборка его не представляет трудности.

2. Установите штатив вертикально, максимально раздвиньте опоры штатива и затем несильно надавите сверху на

фиксатор опор (Рис. 2-2). Верхняя часть штатива называется головкой штатива.

3. Установите полочку для аксессуаров (Рис. 2-3) на фиксатор опор (в центре на Рис. 2-2).

4. Установите полочку для аксессуаров в центр фиксатора опор (плоская сторона вниз) и несильно надавите сверху

(Рис. 2-4). Выступы полочки должны занять положение, показанное на рис. 2-4.

5. Поверните полочку для аксессуаров до положения, при котором выступы находятся над распорками фиксатора

опор, и несильно надавите для фиксации полочки (Рис. 2-5). Штатив полностью собран (Рис. 2-6).

6. Вы можете выдвинуть секции стоек штатива для увеличения высоты. Минимальная высота штатива 61 см.,

максимальная 104 см.

7. Ослабьте фиксаторы секций опор, расположенные в нижней части опор (Рис. 2-7), выдвиньте секции опор на

требуемую длину и закрепите фиксаторы. Штатив с полностью выдвинутыми секциями опор показан на рис.2- 8.

8. Штатив обладает наибольшей жесткостью и устойчивостью в нижнем положении.

Рис. 2-2 Рис. 2-3 Рис. 2-4

Рис. 2-5 Рис. 2-6 Рис. 2-7 Рис. 2-8

Рис. 2-1
