Orion Explorer Altazimuth [5/10] Выравнивание искателя

4. Теперь, когда кронштейны лотка для ак-

сессуаров прикручены, раздвиньте нож-

ки на максимальную длину, до полного

натяжения скоб. Соедините лоток для

аксессуаров с кронштейнами тремя вин-

тами, установленными на лотке. Про-

деньте винты через отверстия на крон-

штейнах и вкрутите их в отверстия

лотка.

5. Надежно прикрепите ножки к штативу,

затянув винты в верхней части ножек с

помощью большого гаечного ключа и

пальцев.

6. Прикрутите два кольца крепления трубы

с помощью болтов внизу этих колец.

Сначала выкрутите эти болты, затем

проденьте болты вместе с шайбами

вверх через отверстия на подставке под

трубу (на верху монтировки) и вкрутите

их обратно в кольца. Затягивайте их ма-

леньким гаечным ключом. Откройте

кольца, расслабив их хомуты.

7. Уложите оптическую трубу в кольца при-

мерно до середины ее длины. Покрутите

ее в кольцах, так чтобы ручки фокуси-

ровки оказались внизу. Затяните хомуты

на кольцах пальцами, зафиксировав

телескоп.

8. Присоедините кабели перемещения к

осям червячных механизмов азимута и

высоты на штативе, устанавливая бара-

шек на конце кабеля в подходящий слот

на оси червячного механизма с последу-

ющим его затягиванием.

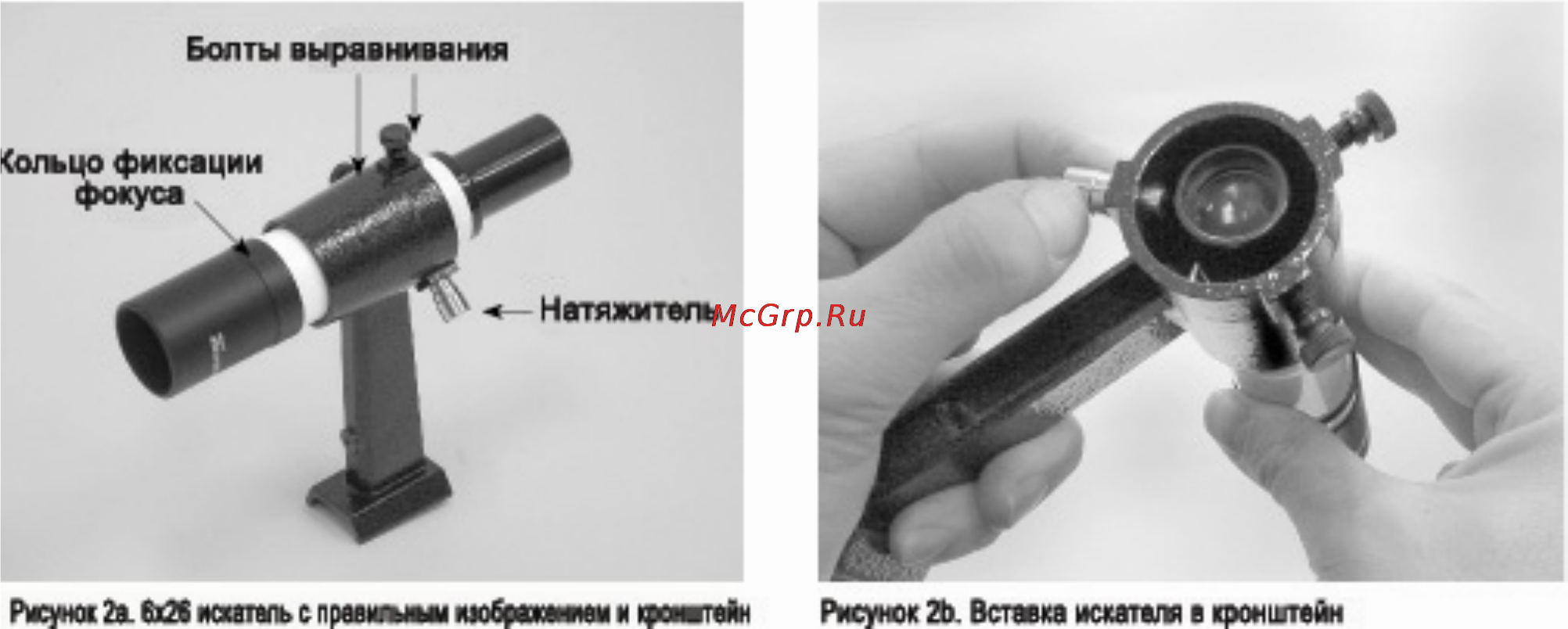

9. Ослабьте три нейлоновых болта на крон-

штейне, пока кончики болтов не окажут-

ся заподлицо внутри с кронштейном. На-

деньте О-кольцо на искатель, пока оно

не встанет в желобок посередине корпу-

са искателя. Вставьте искатель со сторо-

ны окуляра в цилиндр крепления, оттяги-

вая пальцами подпружиненный натяжи-

тель. Протяните искатель через крепле-

ние, пока О-кольцо не встанет точно у

переднего края цилиндра крепления. Те-

перь отпустите натяжитель и затяните

два нейлоновых болта на пару оборотов.

10. Установите "ножку" кронштейна в держа-

тель "ласточкин хвост" на вершине фоку-

сировщика. Зафиксируйте кронштейн ко-

лесиком на держателе.

11. Теперь вставьте хромированную трубку

диагонального зеркала в фокусировщик

и закрепите ее болтами.

12. Вставьте окуляр в диагональное зеркало

и закрепите ее болтами на зеркале (все-

гда ослабляйте болты на фокусировщи-

ке и зеркале, перед тем как вращать или

вытаскивать диагональное зеркало или

окуляр).

3. Выравнивание искателя

Телескопы-рефракторы Explorer поставляются с

6х26 искателями (6 – увеличение, 26 – диаметр

апертуры). С помощью искателя искать желае-

мые объекты проще, потому что он имеет более

широкое поле обзора, нежели телескоп. По

сравнению с обычными искателями, изображе-

ния, видимые в искатель с правильным изобра-

жением, точно такие же, как их видно невоору-

женным глазом, что еще больше облегчает по-

иск объектов.

Перед использованием искателя Вы должны

точно выровнять его с телескопом так, чтобы

они были направлены в одну и ту же точку. Вы-

равнивание лучше проводить днем, а не прямо

под звездами. Сначала вставьте окуляр с наи-

меньшим увеличением (25 мм) в фокусировщик.

Наведите основной телескоп на объект, удален-

ный как минимум на 400 м, например, на столб

или трубу. Двигайте телескоп до тех пор, пока

объект не окажется в самом центре окуляра, и

тогда затяните обе ручки фиксации.

Теперь взгляните в искатель. Объект виден на

перекрестье прицела? Если нет, но он все же в

поле зрения искателя, то Вам нужно будет лишь
