Orion SkyView Pro 3 6 CA [4/20] Установка защитной панели

5. Вкрутите болты регулировки широты по

обеим сторонам монтировки, как показа-

но на рис.1. Болты работают в паре, регу-

лируя угол высоты экваториальной

монтировки. Пока не вкручивайте их до

упора.

6. Вкрутите до упора стержень противовеса

в основание оси склонения экваториаль-

ной монтировки.

7. Снимите концевой предохранитель со

стержня противовеса и наденьте оба пре-

дохранителя на стержень. Фиксирующие

винты противовесов должны быть доста-

точно ослаблены. Установите противове-

сы примерно посередине стержня и затя-

ните фиксирующие ручки. Вкрутите кон-

цевой предохранитель обратно. Он не

даст противовесам соскользнуть со

стержня, если раскрутятся фиксирующие

ручки.

8. Установите ручки контроля перемещения

на стержни червячных механизмов скло-

нения и прямого восхождения. На стерж-

нях имеется специальная выемка для

правильной установки ручек. Ручки мож-

но установить с любой стороны стержней

червячных механизмов.

9. Снимите кольца крепления трубы вместе

с монтажным основанием с оптической

трубы. Для этого сначала ослабьте и рас-

кройте их хомуты.

10. Ослабьте черную ручку фиксации

монтажного блока и металлический винт-

предохранитель наверху экваториальной

монтировки. Уложите монтажное основа-

ние вместе с кольцами в разъем "ласточ-

кин хвост" и отцентруйте его относитель-

но разъема. Затяните до упора ручку

фиксации монтажного блока. Затем затя-

ните винт-предохранитель. Винт-

предохранитель не даст упасть монтаж-

ному основанию вместе с оптической тру-

бой, если раскрутится ручка фиксации

монтажного блока.

11. Раскрыв кольца крепления трубы, уложи-

те в них оптическую трубу примерно по-

середине колец. Проверните трубу так,

чтобы фокусировщик оказался на удоб-

ной для наблюдения высоте. Закройте

кольца и затяните хомуты.

12. Установите заднюю крышку оси прямого

восхождения на экваториальную монти-

ровку. "Зубчик" на задней части оси пря-

мого восхождения монтировки должен по-

пасть в желобок на крышке. Крышка за-

щищает опциональный полярно-осевой

искатель.

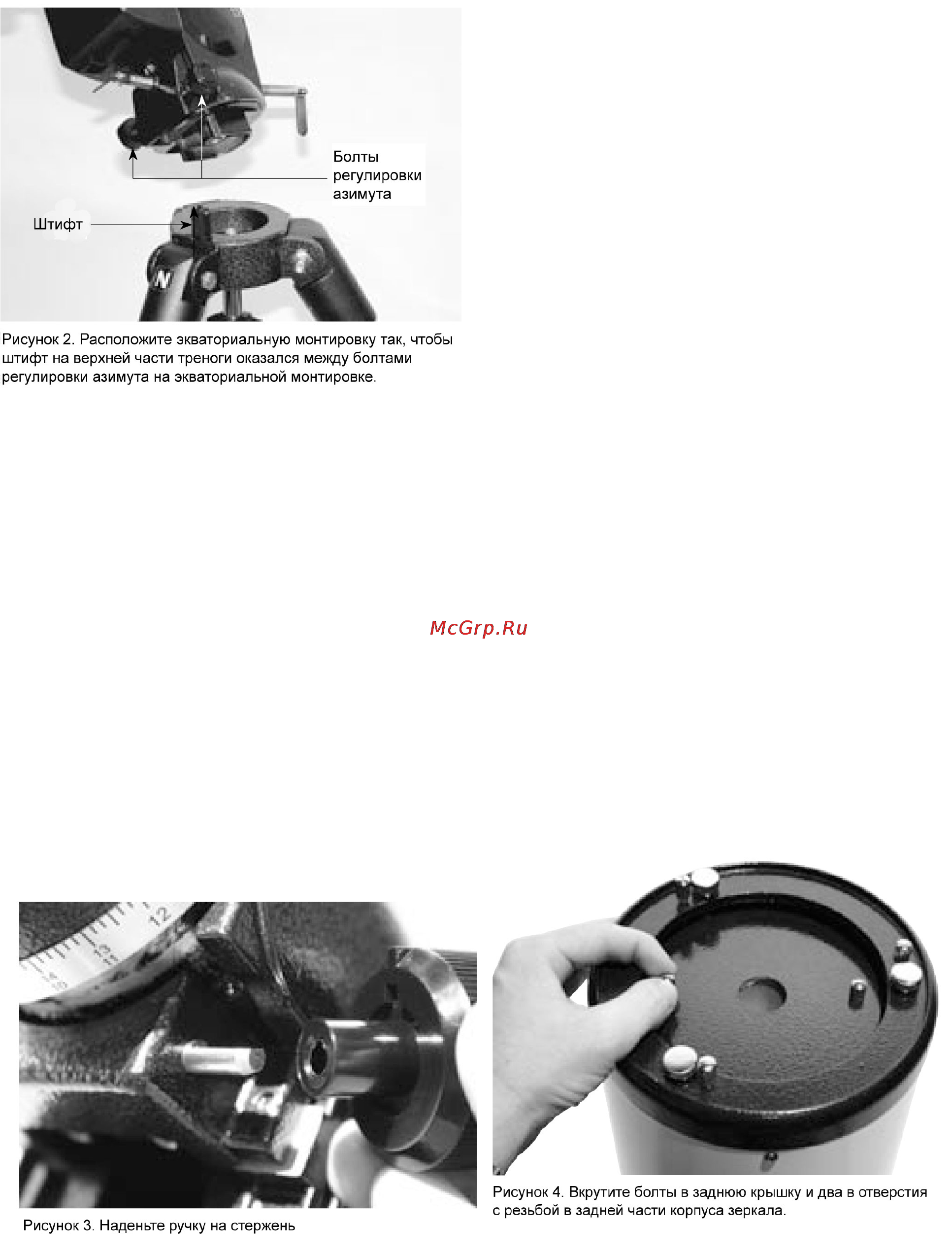

Установка защитной панели

Защитная панель снижает количество света, ко-

торое попадает в телескоп из-под корпуса пер-

вичного зеркала. Таким образом, повышается

контрастность изображения. Его можно снять,

главным образом для того, чтобы быстрее охла-

дить первичное зеркало. Для установки защит-

ной панели (если она уже не установлена) про-

сто совместите маленькие отверстия на панели с

двумя из четырех отверстий на корпусе первич-

ного зеркала. Затем прикрутите панель винтами

(рис.4). Большое отверстие в центре панели сде-

лано для того, чтобы ее было проще снимать.
