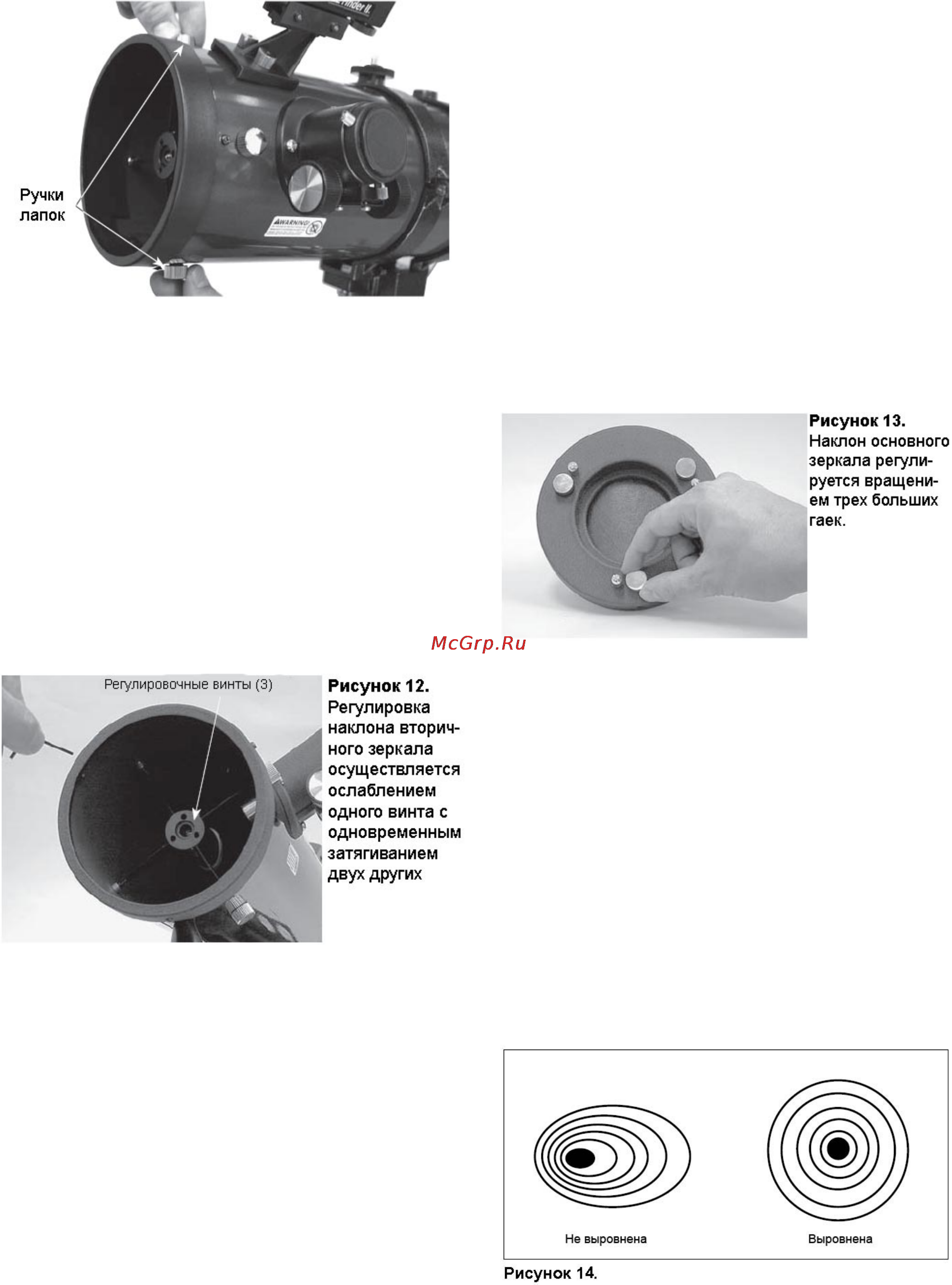

Рисунок 11. Перемещение зеркала вверх-вниз относи-

тельно гнезда окуляра осуществляется ручками лапок,

перпендикулярных оси гнезда.

Теперь вторичное зеркало должно находиться по центру

гнезда и наше внимание смещается на отражения в нём.

Если отражение первичного зеркала не видно во вторич-

ном зеркале, как показано на рис.9c, необходимо отрегу-

лировать наклон вторичного зеркала. Это делается по-

средством поочередного ослабления одного из трех вин-

тов при затягивании других двух (рис.12), с помощью 2,5-

мм шестигранного ключа. Задача состоит в том, чтобы

центрировать отражение основного зеркала во вторичном

зеркале, как показано на рис.9d. Не стоит беспокоиться,

если отражение вторичного зеркала (маленький круг, с

"точкой" коллимационной крышки в центре) окажется вне

центра. Следующий шаг поможет это исправить.

Регулировка основного зеркала

Окончательная регулировка производится с основным

зеркалом. Регулировка требуется, если вторичное зерка-

ло центрировано под гнездом окуляра, отражение основ-

ного зеркала находится по центру вторичного зеркала, но

маленькое отражение вторичного зеркала (с "точкой" кол-

лимационной крышки) находится вне центра (как на

рис.9d).

Наклон основного зеркала регулируется тремя большими

гайками с насечками с обратного конца оптической трубы

(позади ячейки зеркала) (рис.13). Маленькие винты (с ще-

лями в них) служат для фиксации зеркала. Начните с

ослабления этих маленьких винтов на несколько оборо-

тов. Используйте отвертку, если необходимо. Теперь от-

регулируйте наклон основного зеркала, поворачивая одну

из больших гаек по часовой стрелке или против часовой

стрелки. Загляните в гнездо окуляра и проверьте, при-

близилось ли отражение вторичного зеркала к центру от-

ражения основного зеркала. С коллимационной крышкой

и меткой центра зеркала это легко определить, просто

посмотрев, приближается ли "точка" коллимационной

крышки к "кольцу" на основном зеркале или нет. Если нет,

пробуйте повернуть гайку в противоположном направле-

нии. При необходимости повторите этот процесс с други-

ми большими гайками. Потребуется несколько экспери-

ментов, чтобы привыкнуть к тому, как регулировать зерка-

ло, чтобы сосредоточить "точку" коллимационной крышки

в кольце метки центра основного зеркала.

Изображение в гнезде окуляра должно быть таким же, как

на рис.8a. Вторичное зеркало находится по центру гнезда

окуляра; отражение основного зеркала центрировано во

вторичном, а отражение вторичного – в основном.

Простой тест покажет, насколько точно отрегулирована

оптика.

Проверка телескопа

Наведите телескоп на яркую звезду так, чтобы её изобра-

жение находилось точно по центру окуляра. Медленно

расфокусируйте изображение. Если оптика телескопа от-

регулирована правильно, расширившийся диск должен

быть правильным кругом. Если изображение является не-

симметричным, оптика не отрегулирована. Тень от вто-

ричного зеркала должна появиться в самом центре

расфокусированного изображения, как дырка в пончике.

Если "дырка" окажется вне центра, телескоп не отрегули-

рован (рис.12).

Если при проведении такой проверки яркая звезда не бу-

дет располагаться точно по центру окуляра, оптика будет

казаться неотрегулированной даже при идеально выров-

ненных зеркалах. Крайне важно, чтобы положение теле-

скопа было центрировано на звезде, поэтому с течением

времени требуется корректировать положение телескопа

из-за движения ночного неба.
