Orion StarBlast 4 5 EQ [10/15] Коллимирование оптики выравнивание зеркал

ление стержня противовеса будет где-то между верти-

кальным и горизонтальным.

На рис.7 показано, как телескоп будет выглядеть, будучи

ориентированным в четырех разных направлениях – се-

вер, юг, восток и запад.

Ключевые моменты, которые нужно помнить при обраще-

нии с телескопом – a) поворот осуществляется вокруг

осей восхождения и склонения, а не по азимуту или широ-

те, и b) противовес и стержень не всегда будут выглядеть,

как показано на рис.1a. Фактически, этого почти никогда

не будет!

6. Коллимирование оптики

(выравнивание зеркал)

Коллимирование - процесс регулировки зеркал, так чтобы

они были выровнены друг относительно друга. Оптика

телескопа выровнена на фабрике и не требует дополни-

тельной регулировки, если только с телескопом не об-

ращались грубо. Точное выравнивание зеркала важно для

гарантии великолепной работы телескопа, так что про-

верки должны быть регулярными. Коллимирование – от-

носительно легкая операция, которая может быть произ-

ведена при дневном свете.

Для проведения проверки выньте окуляр и посмотрите в

гнездо. Вы должны видеть вторичное зеркало центриро-

ванным, так же как отражение основного зеркала, центри-

рованное во вторичном зеркале, и отражение вторичного

зеркала (и Ваш глаз) в центре отражения основного зерка-

ла, как показано на рис.9a. Если какой-либо элемент не

центрирован, выполните нижеследующую процедуру.

Коллимационная крышка и Метка Центра Зеркала

StarBlast 4.5 EQ поставляется с коллимационной крыш-

кой. Это обычная крышка, надевающаяся на гнездо, похо-

жая на пылезащитную крышку, только с отверстием в цен-

тре и посеребренным дном. Это помогает правильно по-

местить глаз для облегчения коллимирования. Изображе-

ния на рис.9b–9e даны с установленной коллимационной

крышкой.

В дополнение к коллимационной крышке, есть крошечное

кольцо (наклейка) точно по центру основного зеркала. Эта

“метка центра” позволяет точно позиционировать основ-

ное зеркало; Вам не придется искать центр зеркала. Вы

просто регулируете положение зеркала (как описано

ниже), пока отражение отверстия коллимационной крышки

не центрируется в кольце. Метка центра также требуется

для получения лучших результатов с другими коллимиру-

ющими устройствами, например, LaserMate Laser Collima-

tor, устраняя потребность снятия основного зеркала и

самостоятельной маркировки.

ЗАМЕЧАНИЕ: нет необходимости снимать наклейку с

основного зеркала. Поскольку она находится непосред-

ственно в тени вторичного зеркала, ее присутствие

никоим образом не влияет на работу телескопа или ка-

чество изображения. Кажется противоречащим здраво-

му смыслу, но, тем не менее, это так!

Выравнивание вторичного зеркала

(Регулировку вторичного зеркала лучше проводить в свет-

лом помещении, направив телескоп на освещенную по-

верхность). Также будет полезным поместить лист белой

бумаги в трубе напротив гнезда окуляра.

С установленной коллимационной крышкой просмотрите

отверстие в крышке во вторичном (диагональном) зерка-

ле. Игнорируйте отражения. Само вторичное зеркало

должно быть по центру трубки гнезда, в направлении, па-

раллельном длине телескопа (см. рис. 9b). Если это не

так, необходимо его отрегулировать. Такая регулировка

требуется очень редко, если вообще когда-либо потребу-

ется.

Замечание: при выполнении процедуры будьте осто-

рожны – не согните лапки втулки.

Для перемещения зеркала влево-вправо относительно

гнезда окуляра, Вам потребуется 2,5-мм шестигранный

ключ Алена, чтобы ослабить на несколько оборотов три

маленьких регулировочных винта в центре втулки с

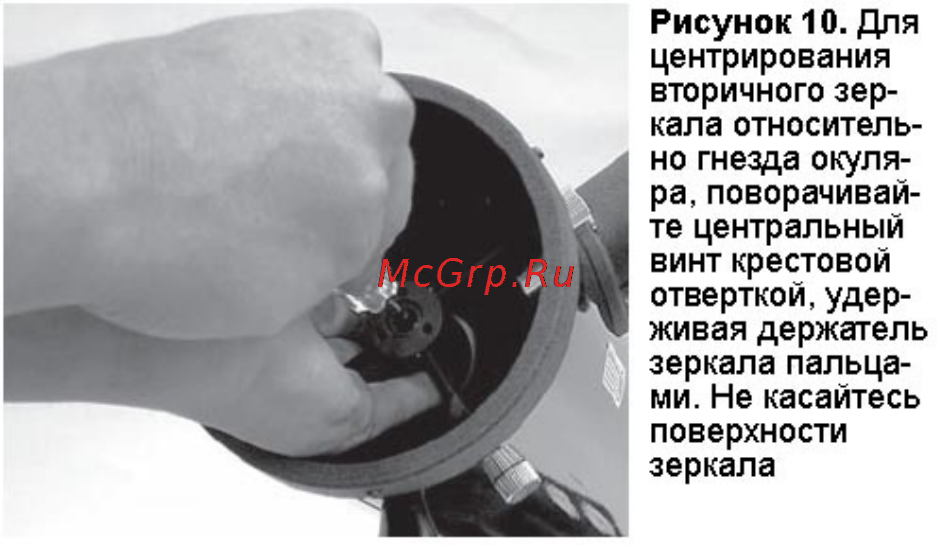

четырьмя лапками. Возьмите держатель (осторожно – не

коснитесь поверхности зеркала) и удерживайте его, пока

крутите центральный винт с помощью крестовой отвертки

(см. рис.10). Поворот винта по часовой стрелке переме-

щает зеркало к открытому концу трубы, поворот против

часовой стрелки – к обратному. После центрирования

вторичного зеркала в гнезде окуляра (рис.9c) поворачи-

вайте держатель зеркала до тех пор, пока отражение

основного зеркала не будет центрировано во вторичном

зеркале насколько возможно. Центрирование может быть

не абсолютно точным, но это нормально. Теперь затяни-

те равномерно три маленьких винта для фиксации поло-

жения зеркала.

Перемещение зеркала вверх-вниз относительно гнезда

окуляра осуществляется регулировкой длины двух лапок

перпендикулярных оси гнезда. Для этого просто затяните

ручки с насечками, которыми лапки крепятся к трубе

(рис.11). Ослабляйте одну ручку, одновременно затяги-

вая другую, до тех пор, пока зеркало не будет находиться

по центру гнезда.
