Orion StarMax 102mm EQ [5/14] Начало работы

8. Ввинтите стержень противовеса до упора в

основание оси склонения штатива. Установи-

те противовес примерно посередине стержня

и затяните ручку фиксации. Наденьте шайбу

на конец стержня и закрутите винт. Болт и

гайка на конце стержня удержат противовес

от падения, если вдруг раскрутится ручка

фиксации.

9. Присоедините переходник 1/4"-20 сверху эк-

ваториальной монтировки. Проденьте болты

с надетыми шайбами сквозь отверстия свер-

ху монтировки и вкрутите в нижнюю часть

переходника. Надежно затяните болты име-

ющимся гаечным ключом.

10. Соедините оптическую трубу с переходником

на монтировке, ввернув стержень переходни-

ка в отверстие монтажного блока оптической

трубы. Направьте ее параллельно длине

переходника, как показано на рис. 1. Крепко

затяните соединение, вращая против часо-

вой стрелки колесико на переходнике.

11. Присоедините кабели перемещения к осям

червячных механизмов склонения и прямого

восхождения на штативе, устанавливая ба-

рашек на конце кабеля в подходящий слот

на оси червячного механизма с последую-

щим его затягиванием. Используйте короткий

кабель на оси червячного механизма прямо-

го восхождения, а длинный – на оси механиз-

ма склонения. Червячный механизм и кабель

склонения должны быть протянуты к задней

части оптической трубы, как показано на ри-

сунке 1. Если это не получается, ослабьте

колесико на переходнике и разверните опти-

ческую трубу на 180 градусов.

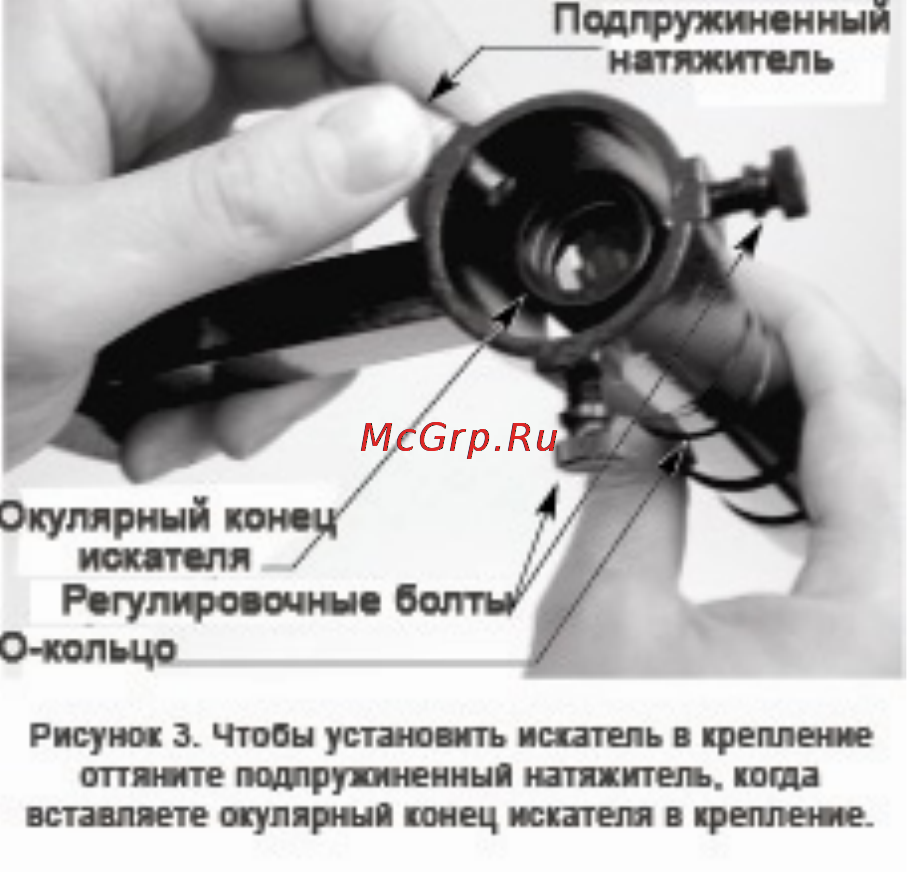

12. Ослабьте три нейлоновых болта на крон-

штейне, пока кончики болтов не окажутся за-

подлицо внутри с кронштейном. Наденьте О-

кольцо на искатель, пока оно не встанет в

желобок посередине корпуса искателя.

Вставьте окулярный конец искателя в ци-

линдр крепления, оттягивая пальцами под-

пружиненный натяжитель. Протяните иска-

тель через крепление, пока О-кольцо не

встанет точно у переднего края цилиндра

крепления. Теперь отпустите натяжитель и

затяните два нейлоновых болта на пару обо-

ротов. Кончики натяжителя и болтов должны

попасть точно в широкий желобок у заднего

конца корпуса искателя.

13. Установите основание кронштейна в держа-

тель "ласточкин хвост" на оптической трубе.

Зафиксируйте кронштейн колесиком на дер-

жателе.

14. Снимите крышечку с переходника окуляра

сзади оптической трубы и вставьте хромиро-

ванную трубку диагонального зеркала. За-

крепите диагональное зеркало болтами на

переходнике окуляра.

15. Теперь вставьте хромированную трубку 25

мм окуляра в диагональное зеркало. Закре-

пите окуляр болтами на диагональном зерка-

ле.

Телескоп полностью смонтирован. Укрывайте

телескоп от пыли, когда он не используется. Для

защиты окуляров в комплекте имеются защитные

крышечки.

4. Начало работы

Балансировка телескопа

Для того чтобы движение телескопа было ровным,

он должен быть правильно сбалансирован. Балан-

сировка осуществляется перемещением противо-

веса по стержню в точке, где он будет находиться

в равновесии на оси прямого восхождения.

1. Держа одну руку на оптической трубе,

ослабьте ручку фиксации оси прямого вос-

хождения. Убедитесь, что ручка фиксации

по оси склонения затянута. Телескоп те-

перь может свободно вращаться вокруг оси

прямого восхождения. Поверните его так,

чтобы стержень противовеса был направ-

лен параллельно земле (т.е. горизонталь-

но).

2. Теперь ослабьте фиксатор противовеса и

переместите противовес по стержню до

тех пор, пока он не уравновесит телескоп

(рис.4a). В этой точке стержень остается в

Orion StarMax 102mm EQ [5/14] Начало работы
