Orion StarMax 90 EQ [5/15] Начало работы
![Orion StarMax 90 EQ [5/15] Начало работы](/views2/1111729/page5/bg5.png)
9. Присоедините переходник 1/4"-20 сверху
экваториальной монтировки. Проденьте болты
с надетыми шайбами сквозь отверстия сверху
монтировки и вкрутите в нижнюю часть
переходника. Надежно затяните болты
имеющимся гаечным ключом.
10. Соедините оптическую трубу с переходником
на монтировке, ввернув стержень
переходника в отверстие монтажного блока
оптической трубы. Направьте ее параллельно
длине переходника, как показано на рис. 1.
Крепко затяните соединение, вращая против
часовой стрелки колесико на переходнике.
11. Теперь присоедините кабели перемещения к
осям червячных механизмов склонения и
прямого восхождения на штативе,
устанавливая барашек на конце кабеля в
подходящий слот на оси червячного
механизма с последующим его затягиванием.
Кабель перемещения можно присоединять к
любой стороне оси прямого восхождения, как
Вам удобнее. Используйте короткий кабель
для оси прямого восхождения.
12. Чтобы установить искатель, для начала
снимите О-кольцо с его кронштейна. Ослабьте
три нейлоновых болта на кронштейне, пока
кончик болта не окажется заподлицо внутри с
кронштейном. Вставьте объектив (сторона
искателя без наглазника) в кольцо
кронштейна с тремя нейлоновыми болтами.
Когда искатель пройдет до конца через второе
кольцо кронштейна, наденьте О-кольцо на
объектив и установите его примерно в 2,5
сантиметрах от конца искателя. Затем
потяните аккуратно искатель назад, чтобы О-
кольцо установилось на гребень внутри
второго кольца кронштейна искателя.
Затягивайте три нейлоновых болта с
одинаковым усилием, пока они не коснутся
искателя.
13. Установите основание кронштейна в
держатель "ласточкин хвост" на оптической
трубе. Зафиксируйте кронштейн колесиком на
держателе.
14. Снимите крышечку с переходника окуляра
сзади оптической трубы и вставьте
хромированную трубку диагонального
зеркала. Закрепите диагональное зеркало
болтами на переходнике окуляра.
15. Теперь вставьте хромированную трубку 25 мм
окуляра в диагональное зеркало. Закрепите
окуляр болтами на диагональном зеркале.
Телескоп полностью смонтирован. Укрывайте
телескоп от пыли, когда он не используется. Для
защиты окуляров в комплекте имеются защитные
крышечки.
4. Начало работы
Балансировка телескопа
Для того чтобы движение телескопа было
ровным, он должен быть правильно
сбалансирован. Балансировка
осуществляется перемещением противовеса
по стержню в точке, где он будет находиться
в равновесии на оси прямого восхождения.
1. Держа одну руку на оптической трубе,
ослабьте ручку фиксации оси прямого
восхождения. Убедитесь, что ручка
фиксации по оси склонения затянута.
Телескоп теперь может свободно
вращаться вокруг оси прямого
восхождения. Поверните его так, чтобы
стержень противовеса был направлен
параллельно земле (т.е. горизонтально).
2. Теперь ослабьте фиксатор противовеса и
переместите противовес по стержню до тех
пор, пока он не уравновесит телескоп
(рис.3a). В этой точке стержень остается в
горизонтальном положении, даже если Вы
совсем отпустите телескоп (рис.3b).

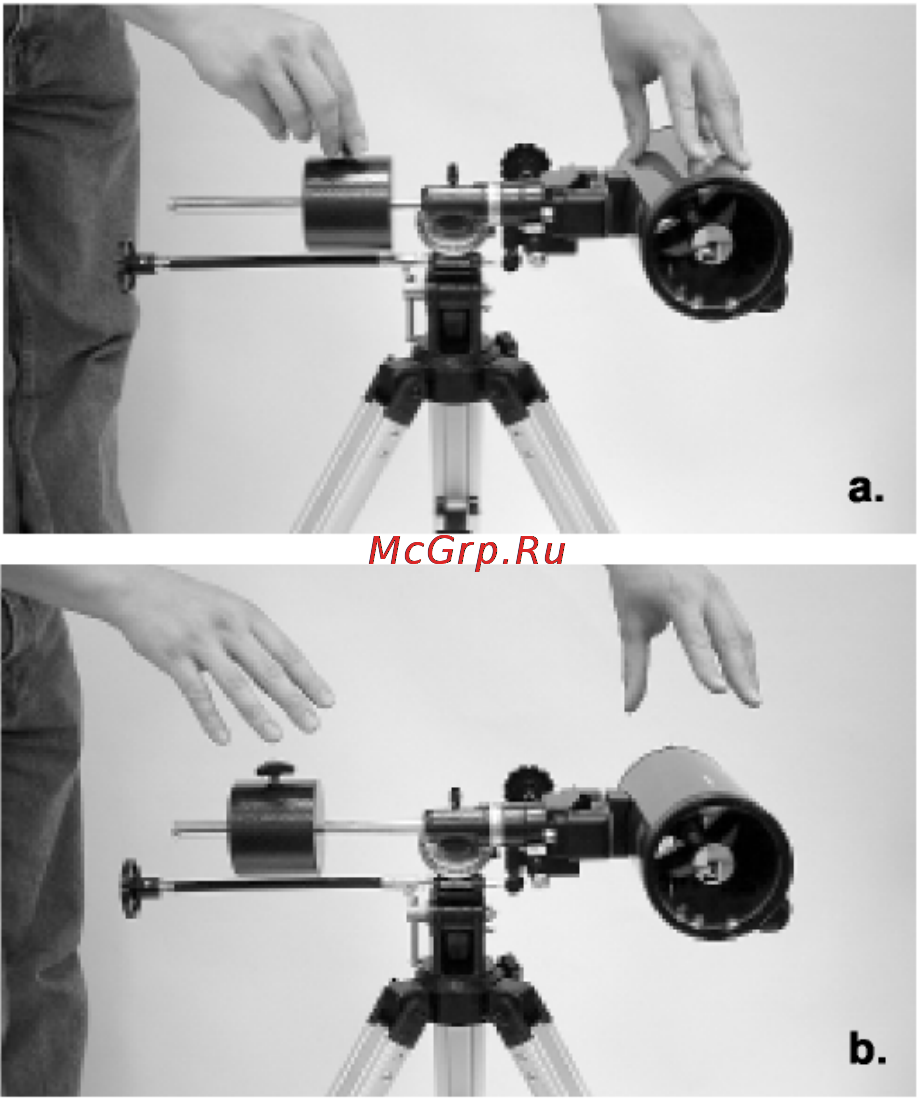

Рисунок 3. Для правильного ориентирования
телескопа необходимо сбалансировать трубу
на оси прямого восхождения (а). Передвиньте
противовес так, чтобы он уравновешивал
трубу
