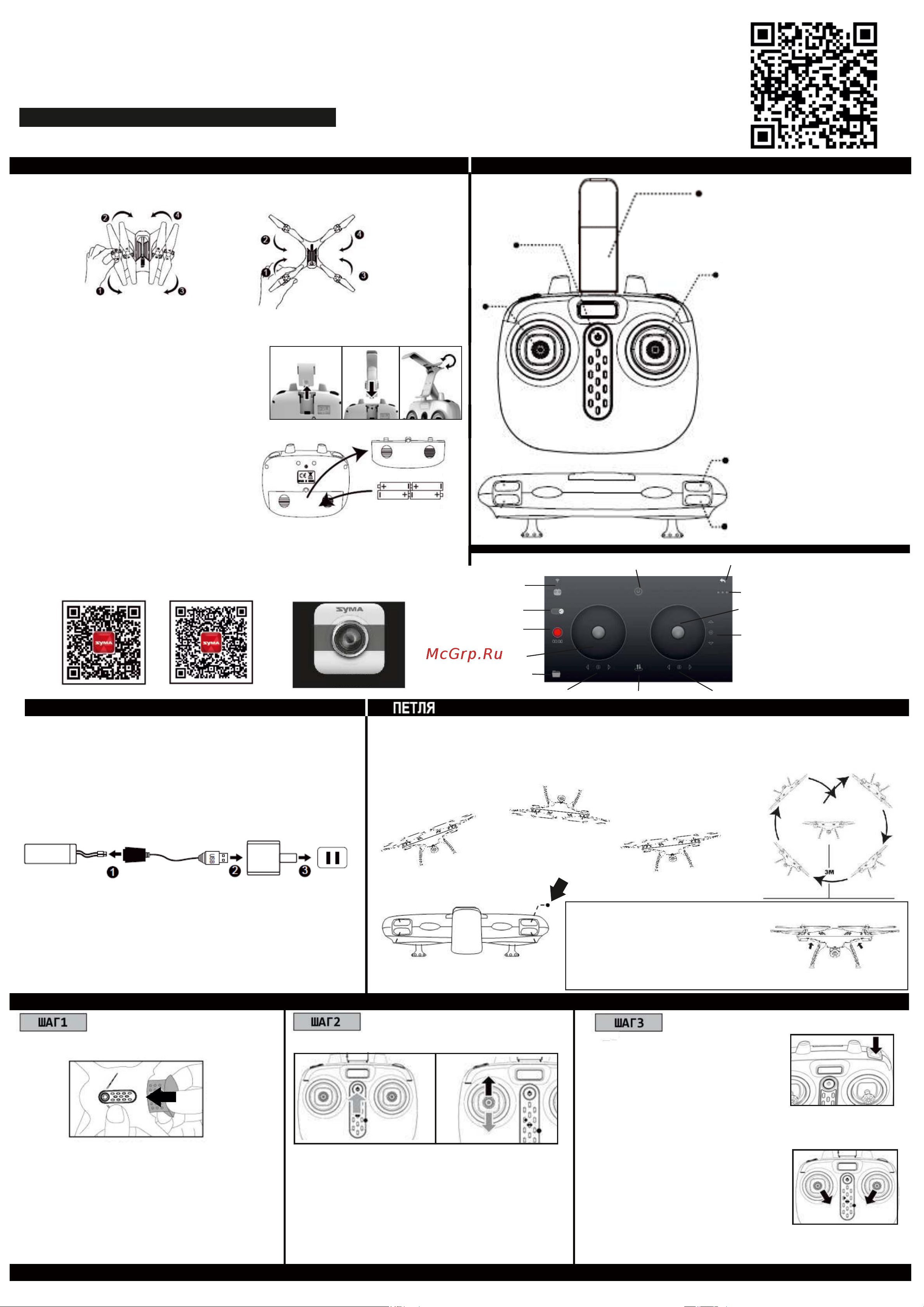

ПРЕДВАРИТЕЛЬНАЯ СБОРКА И НАСТРОЙКА ПРИЛОЖЕНИЯ
Внимание! Аккумулятор нельзя оставлять без присмотра в процессе
заряда. Нельзя оставлять подключённым к зарядному устройству более
чем на 3 часа. После зарядки аккумулятор следует отключить от зарядного
устройства! Хранить аккумулятор только в заряженном состоянии !
ЗАРЯДКА АККУМУЛЯТОРОВ
Для того, чтобы выполнить петлю, нужно поднять модель на высоту минимум 3-4 метра над землёй и нажать
правую верхнюю кнопку в торце пульта, пульт начнёт издавать сигнал, означающий, что он готов выполнить
петлю, затем нужно сместить правую ручку управления в ту сторону, в которую вы хотите выполнить петлю и
Установка аккумулятора и включение модели.
Запуск и отключение двигателей.
Если при полете на модели начали мигать
светодиоды - это означает, что начинает
садиться аккумулятор. В таком состоянии
выполнение ПЕТЛИ будет невозможным.
Петля выполняется только с хорошим
зарядом аккумулятора.
Световые
индикторы
ОБЩИЙ ВИД ПУЛЬТА УПРАВЛЕНИЯ
Включите пульт управления. После чего переместите
левую ручку управления в верхнее положение, а затем
в нижнее, тем самым вы разблокируете управление
и произойдет связывание модели с пультом.
Включение пульта и связывание пульта с моделью.
После установки связи пульта управления
с моделью для начала полета необходимо
произвести запуск двигателей.
Автовзлёт/автопосадка - установите
модель на ровную поверхность и нажмите
на кнопку, показанную на рисунке. (кнопка № 5)
Модель сама взлетит и зависнет на высоте, примерно 1м. Для посадки
нажмите кнопку повторно и модель приземлится самостоятельно.
Установите аккумулятор в отсек и подключите его к
модели. Включите квадрокоптер: нажмите кнопку
включения.
Разместите модель на ровной поверхности и в
течение 3-5 секунд произойдет инициализация
гироскопа и дрон перейдет в режим ожидания
связывания с пультом (начнут мигать светодиоды).
Способ №2 Для запуска двигателей сведите
обе ручки управления вниз к центру пульта,
как это показано на рисунке. После этого
двигатели запустятся и начнут вращаться
на маленьких оборотах. Вам останется
только перевести ручку газа немного вверх
и модель взлетит. Для отключения двигателей
посадите модель и снова сведите ручки в центр
пульта. После чего двигатели модели отключатся.
15
ОБЩИЙ ВИД ПУЛЬТА УПРАВЛЕНИЯ
1
2
3
6
4
5
7
8
1
2
3
6
4
5
7
8
Управление вверх, вниз, по
оси влево/вправо.
Для сброса триммеров
модели удерживайте
нажатым джойстик и
1. Питание вкл/выкл
2. Левый джойстик.
3. Правый джойстик.
нажмите кнопку включения.
Управление
(вперед/назад/влево/вправо)
Удерживайте 3 сек для
вкл/выкл headless режима
Нажмите на джойстик для
переключения скоростного
режима: один звуковой
сигнал - медленно;
4. Петля 360 градусов
5. Автовзлёт/посадка
два звуковых сигнала -
умеренно;
три звуковых сигнала -
быстро.
6. Держатель для
смартфона
Данная модель квадрокоптера является складной, перед каждым полетом раскладывайте
лучи квадрокоптера как показано на рисунке.
Для фиксации мобильного устройства на пульте
управления используйте специальное
крепление, которое входит в комплект.
Установите крепление, как это показано на
рисунке и проверьте надежность установки,
чтобы исключить падение мобильного телефона.
1. Откройте
приложение
SYMA FLY
SYMA FLY
Для установки соединения камеры с мобильным устройством необходимо скачать и установить
приложение SYMA FLY в AppStore (Apple) или PlayMarket (Android). После чего откройте Wi-fi
соединения в мобильном устройстве, найдите в списке модель квадрокоптера (например SYMA 123)
и подключитесь к нему. Дождитесь подключения и запустите приложение. На экране мобильного
устройства появится изображение, которое будет передавать камера.
Внимание! Данная модель имеет две модификации: Z4 - без камеры,Z4W- с камерой.
Ниже описана инструкция по установке крепления для телефона для модели Z4W.
ПОДГОТОВКА К ПОЛЕТУПОДГОТОВКА К ПОЛЕТУ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Z4/Z4W
Импортер в РБ ООО ”Хобби Парк”, по техническим вопросам и наличию запчастей можно обращаться в сеть магазинов ХОББИ ПАРК
(WWW.HOBBYPARK.BY)
SYMA
С гарантийным обслуживанием и эксплуатацией
моделей можно ознакомиться воспользовавшись
QR кодом:
AndroidiOS
Откройте крышку батарейного отсека и извлеките аккумулятор.
Подключите USB кабель зарядного устройства к блоку питания (блок
питания в комплект не входит), после чего подключите к зарядному
устройству аккумулятор, после этого подключите блок питания в сеть.
При подключении разряженного аккумулятора на USB адаптере
загорится световой индикатор красного цвета — это означает, что
начался процесс зарядки. Когда индикатор погаснет - процесс зарядки
будет завершен.
Ориентировочное время зарядки 130 минут
Сигнал WI-FI
Фото/видео
Начать запись
Папка с файлами
Левый джойстик
управления
Триммер по оси
Автовзлет/посадкаТриммер влево/вправо
Запуск/остановка моторов
Вернуться назад
Дополнительные настройки
Правый джойстик
Триммер вперед/назад
Откройте отсек для батареек пульта
управления. В пульт управления
вставьте 4 батарейки типа «АА»,
соблюдая полярность. Затем закройте
отсек. Батарейки для пульта
управления не включены в комплект.
