Дисплеи
Дисплей переносной трубки
Пиктограммы
11
(Данный рисунок показывает все возможные
символы дисплея.)
Î Пиктограмма нахождения в зоне
действия показывает, что переносная
трубка находится в зоне действия
базового блока. Данная пиктограмма
мигает, когда переносная трубка
находится вне зоны действия.
Ï Пиктограмма поискового
вызова/внутренней связи выводится на
дисплей при направлении поискового
вызова или использовании внутренней
связи. Данная пиктограмма мигает, когда
на данную переносную трубку направлен
поисковый вызов от другого аппарата.
Пиктограмма телефонного разговора
выводится на дисплей при направлении
вызова или ответе на вызов. Данная
пиктограмма мигает при поступлении
внешнего вызова.
Ë Пиктограмма прямого вызова выводится
на дисплей при реализации данной
функции.
Ô Пиктограмма запрещения вызова
выводится на дисплей при реализации
данной функции.
 Пиктограмма программирования
показывает, что аппарат установлен в
режим программирования.
È Пиктограмма выключения звонка
показывает, что тональный сигнал звонка
временно выключен.
Ò Пиктограмма аккумулятора показывает
уровень зарядки аккумулятора.
Ó Пиктограмма блокировки клавиатуры
выводится на дисплей в случае
блокировки клавиатуры переносной
трубки. В данном режиме кнопки не
функционируют.
Á Пиктограмма скоростного набора
номера выводится на дисплей при
реализации данного режима.

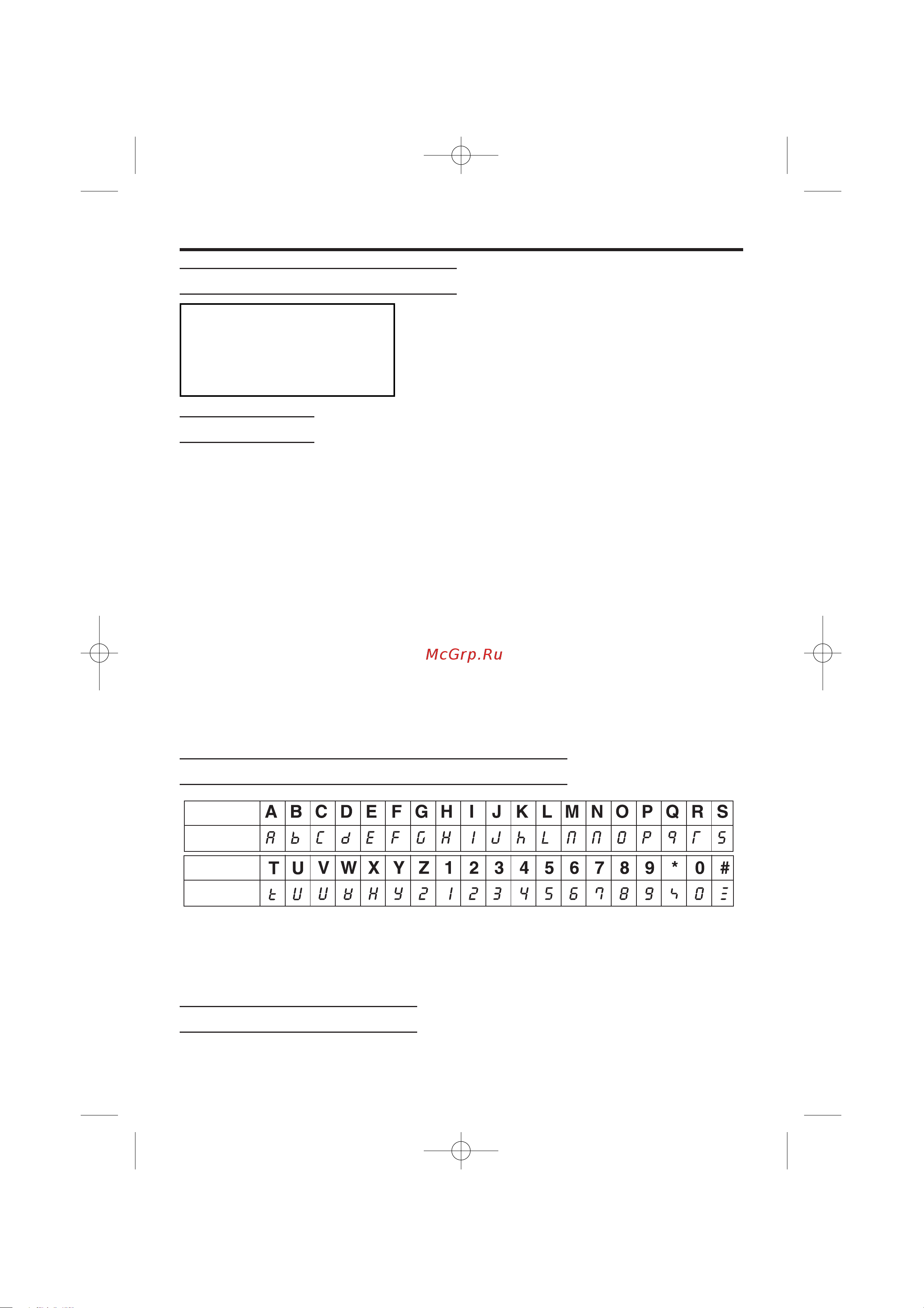

Жидкокристаллический дисплей (ЖКД)
Примечание. ЖКД телефонной трубки состоит из 7 сегментов, в которых
отображаются символы, изображенные выше в таблице. Некоторые символы
отличаются от традиционных: например, буква М выглядит как m. Это –
нормальное явление, которое не является признаком неисправности дисплея.
Используемые символы
Пиктограмма Z показывает, что Вы должны нажать следующую
(следующие) за ней кнопку (кнопки).
Символ
Дисплей
Символ
Дисплей
888888888888
ÂÊÁËÈÍ
ÎÏÔÓÒ
.
