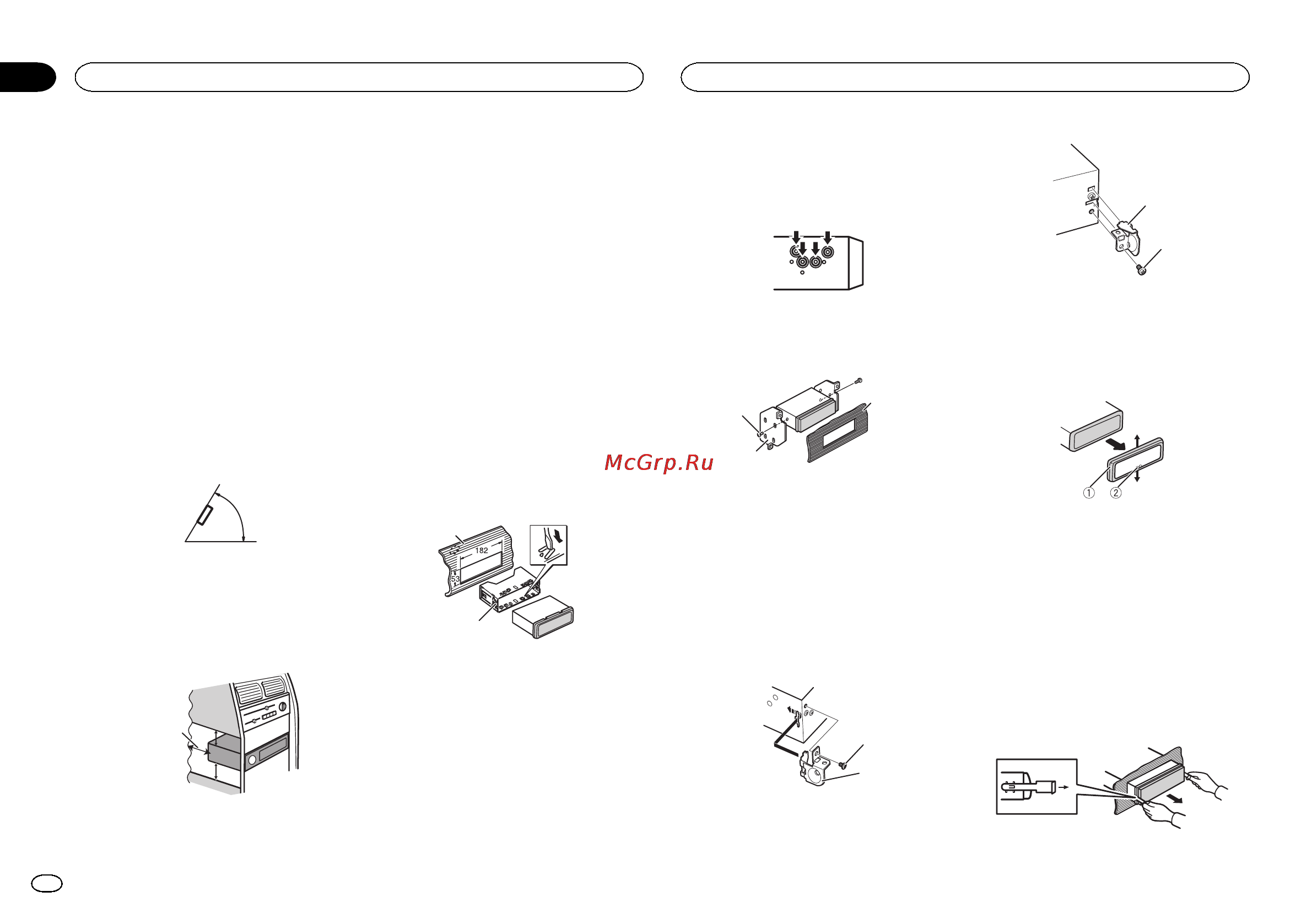

Pioneer MVH-X460UI [32/40] Установка

Black plate (32,1)

! Не используйте детали, не разрешенные

производителем к использованию, по-

скольку это может стать причиной неис-

правностей.

! Уточните у дилера компании, требует ли

установка сверления отверстий или вне-

сения иных изменений в конструкцию ав-

томобиля.

! Не устанавливайте данное устройство в

местах, где оно может:

— помешать управлению автомобилем.

— травмировать пассажира при внезапной

остановке автомобиля.

! Перегрев полупроводникового лазера

приведет к его выходу из строя. Разме-

стите все кабели в удалении от нагреваю-

щихся деталей, таких как решетка

обогревателя.

! Оптимальной является установка устрой-

ства под углом менее 60°.

60°

! При установке необходимо обеспечить

эффективный отвод тепла, оставив до-

статочное пространство за задней пане-

лью и закрепив свободные кабели так,

чтобы они не закрывали вентиляционные

отверстия.

5cmcm

5 см

Оставить

просторное

место

Переднее/заднее крепление

стандарта DIN

Для данного изделия предусмотрена воз-

можность установки с помощью переднего

или заднего крепления.

При установке используйте детали, имею-

щиеся в продаже.

Переднее крепление стандарта DIN

1 Вставьте монтажную обойму в пере-

днюю панель.

При установке в недостаточно глубоком

гнезде используйте монтажную обойму, вхо-

дящую в комплект поставки устройства. При

наличии достаточного пространства за ус-

тройством применяется монтажная обойма,

поставляемая вместе с автомобилем.

2 Закрепите обойму, подогнув с по-

мощью отвертки металлические язычки

(90°).

1 Приборная панель

2 Монтажная обойма

# Убедитесь, что устройство надежно закрепле-

но в гнезде. Неустойчивость устройства может

привести к его выпадению и неполадкам в рабо-

те.

Заднее крепление стандарта DIN

1 Совместите отверстия на монтажной

рамке с отверстиями на боковых стенках

устройства, чтобы прикрепить рамку.

2 Вверните по одному винту с каждой

стороны, чтобы устройство не смеща-

лось.

1 Самонарезающий винт (5 мм ×8мм)

2 Монтажная рамка

3 Приборная панель или консоль

Использование скобы, входящей в

комплект поставки

Для монтажа устройства можно также ис-

пользовать скобу, входящую в комплект по-

ставки. Убедитесь, что скоба подходит для

использования в вашей модели автомобиля

и установите ее, как показано ниже.

1 Винт

2 Скоба

Демонтаж устройства

1 Снимите рамку.

1 Декоративная рамка

2 Язычок

! Снятие передней панели облегчает до-

ступ к декоративной рамке.

! При установке декоративной рамки сторо-

на рамки с язычком должна быть направ-

лена вниз.

2 Вставьте прилагаемые экстракторы с

обеих сторон устройства до щелчка.

3 Вытяните устройство из приборной

панели автомобиля.

Установка

Раздел

Установка

<QRD3244-A>32
