6
ПРИМЕЧАНИЕ
•Не вставляйте вилку сетевого шнура в розетку до завершения
всех подсоединений.
•При выполнении подсоединений пользуйтесь инструкциями по
эксплуатации подключаемой аппаратуры.
•Следите за правильностью подключения левого и правого
каналов (левый к левому, правый к правому).
•Не прокладывайте сетевые шнуры вместе с соединительными
кабелями. Это может привести к образованию различных помех.
Кабели, используемые для соединения
Звуковой кабель (приобретается отдельно)
Кабель для
сабвуфера
Кабель для колонок
Оптический кабель
Звуковой кабель
R
L
R
L
Кабель с мини-
разъемом стерео
Подсоединения

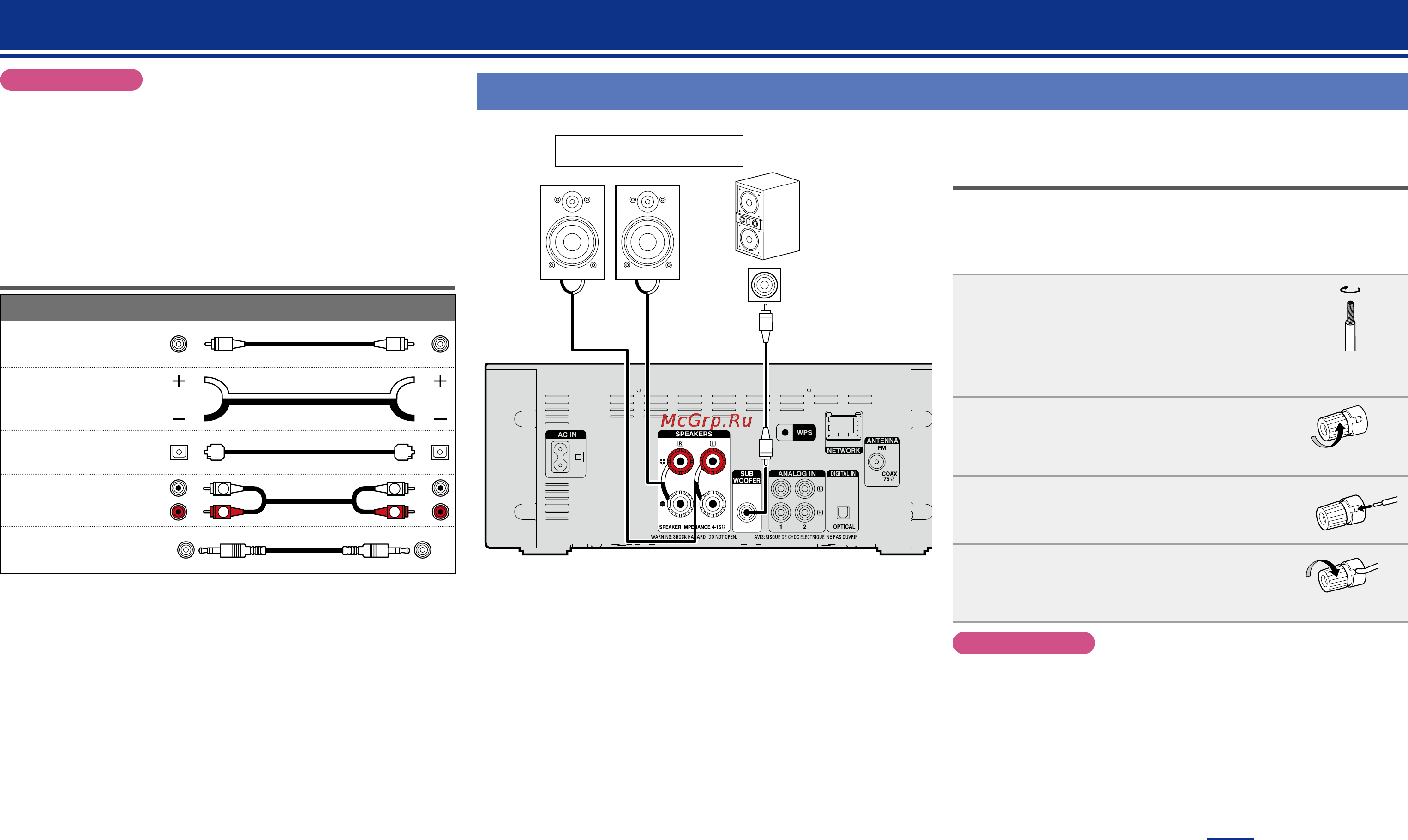

Подсоединение акустической системы
w qw q
(R) (L)
IN
Акустическая система
Сабвуфер со
встроенным
усилителем
Подключение кабелей к акустической
системе
Внимательно проверьте левый (L) и правый (R) каналы и +
(красный) и (черный) полярность на колонках, подсоединенных
к устройству, и убедитесь, что каналы и полярность подключены
правильно.
1
Срежьте около 10 мм изоляции с
провода колонок, затем или крепко
скрутите сердечник провода, или
воспользуйтесь клеммами для
подключения.
2
На колонках поверните разъемы
для подключения против часовой
стрелки и немного ослабьте их.
3
Вставьте кабель от колонок в
разъемы.
4
На колонках поверните разъемы
для подключения по часовой
стрелке и затяните их.
ПРИМЕЧАНИЕ
•Перед подключением акустической системы, отключите
шнур питания устройства из розетки. Выключите сабвуфер.
•Используйте колонки с сопротивлением от 4 до 16 Ω. При
использовании колонок с другим сопротивлением возможно
срабатывание схемы защиты.
•Подсоединяйте кабели колонок так, чтобы они не выступали
наружу разъемов для колонок. Возможно срабатывание
схемы защиты при соприкосновении центральных
проводников с задней панелью или при соприкосновении
проводов + и – друг с другом (vстр.61 “Схема защиты”).
•Запрещается прикасаться к клеммам акустической системы
при включенном устройстве. Это может привести к поражению
электрическим током.
