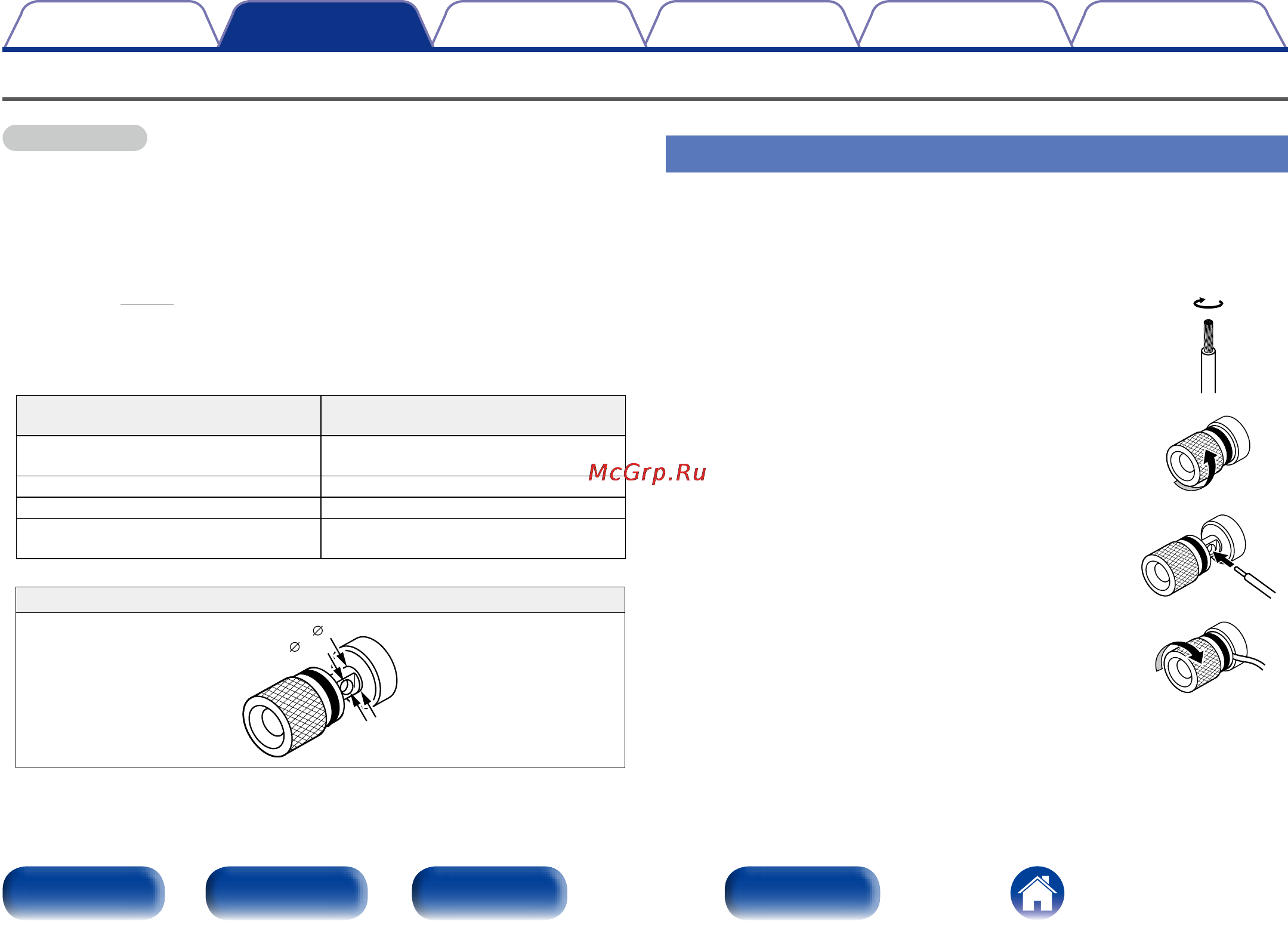

14
Приложение
РекомендацииУстановкиВоспроизведение
Содержание
Передняя
панель
Задняя панель
Предметный
указатель
Пульт ДУ
Соединения
Подключение динамиков
ПРИМЕЧАНИЕ
•Перед подключением акустической системы, отключите шнур питания
устройства из розетки.
•Выполняйте подсоединение таким образом, чтобы центральные проводники
кабеля акустической системы не выступали из клеммы громкоговорителя.
Возможно срабатывание схемы защиты при соприкосновении центральных
проводников с задней панелью или при соприкосновении проводов + и – друг
с другом (vстр.34 “Схема защиты”).
•Запрещается прикасаться к клеммам акустической системы при включенном
сетевом шнуре.
•Для работы с усилителем используйте акустические системы с сопротивлением,
указанным в таблице ниже:
Используемые акустические
системы
Сопротивление
SPEAKERS A
(Стандартное подключение)
4 – 16 Ω/Ом
SPEAKERS B 4 – 16 Ω/Ом
SPEAKERS A и SPEAKERS B 8 – 16 Ω/Ом
SPEAKERS A и SPEAKERS B
(для соединений с двум проводами)
4 – 16 Ω/Ом
Размеры клеммы динамика
8mm
5mm
Подключение кабелей динамиков
При подключении акустических систем к усилителю обратите
внимание на полярность (+ (красный) и – (черный)) подключаемых
клемм, а также на правильность подключения левого (L) и правого (R)
каналов.
1
Снимите с концов акустических
кабелей изоляцию на длине около
10 мм и скрутите отдельные жилки
провода вместе, либо пропаяйте их.
2
На колонках поверните разъемы для
подключения против часовой стрелки
и немного ослабьте их.
3
Вставьте до конца подготовленный
конец кабеля в отверстие клеммы.
4
На колонках поверните разъемы для
подключения по часовой стрелке и
затяните их.
