8

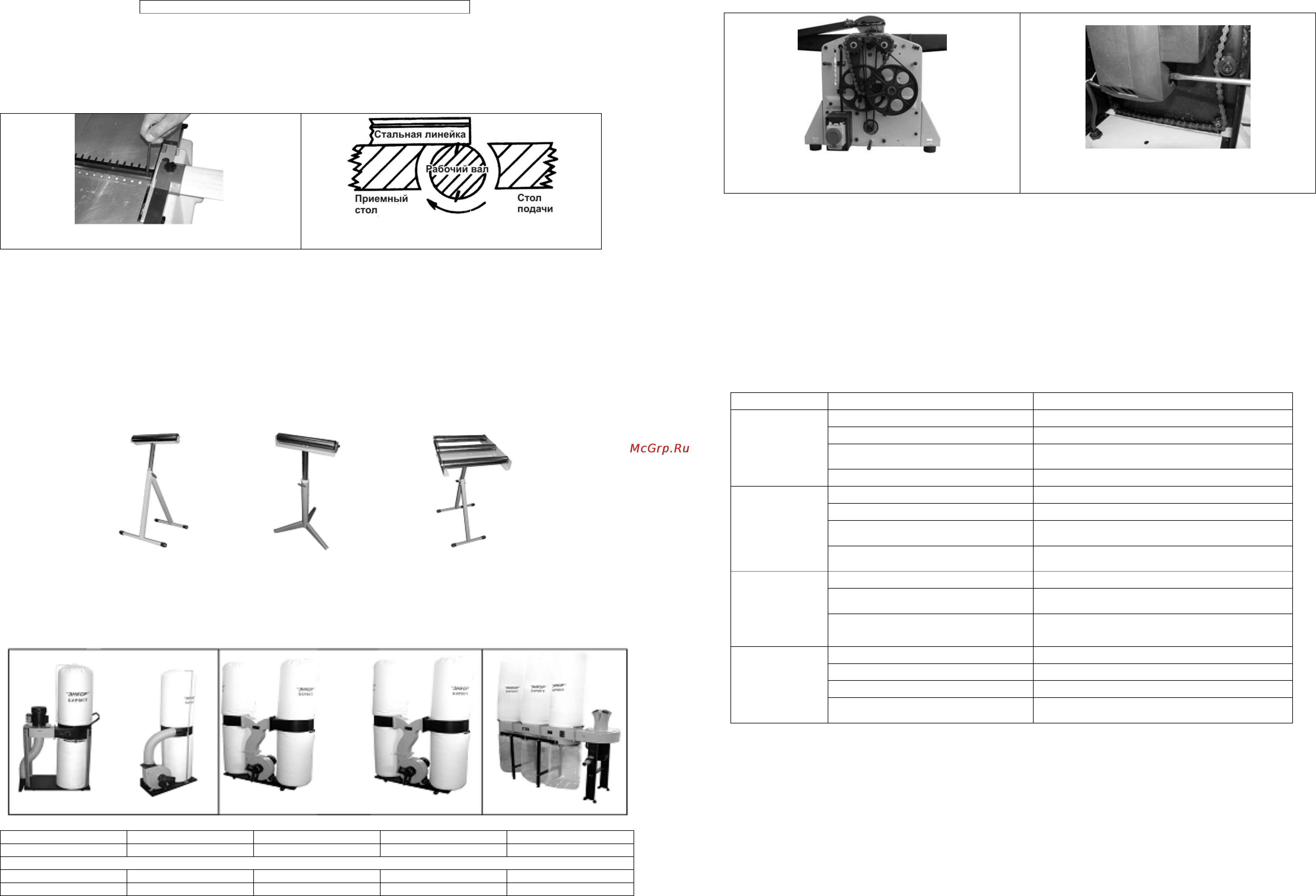

13. ЗАМЕНА СТРОГАЛЬНЫХ НОЖЕЙ
Внимание: Перед заменой ножей отключите машину от сети
13.1. Отсоедините вилку шнура питания машины от розетки электросети. Демонтируйте направляющую планку (4),
переместите защитную планку (7), Рис.2, снимите патрубок пылесборника (1), Рис.3.
13.2. Ослабьте винты крепления прижимной пластины вращением их по часовой стрелке ключом. Аккуратно извлеките
прижимную пластину вместе с ножом из гнезда строгального вала. Очистите прижимные пластины, гнезда прижимных
пластин и строгальные ножи от опилок и пыли. Осмотрите строгальные ножи, прижимные пластины и винты. При
наличии повреждений детали следует заменить. Ножи и прижимные пластины аккуратно установите в пазы
строгального вала, вращая винты крепления прижимной пластины против часовой стрелки, Рис.12, 13.
Рис.12
Рис.13
Внимание: Для собственной безопасности следует немедленно заменять поврежденную прижимную пластину
или винты с поврежденной резьбой.
13.3. Отрегулируйте положение режущей кромки строгальных ножей относительно плоскости приемного стола.
Установите строгальный нож режущей кромкой в плоскости приемного стола, но не выше 0.1 мм. Положение надёжно
закрепите винтами прижимной пластины, начиная от середины строгального ножа, Рис.12, 13.
Внимание: Чтобы предотвратить чрезмерный крутящий момент и возможное повреждение резьбы прижимной
пластины или винтов, не рекомендуется использовать различные удлинители ключей или другие
приспособления.
14. ОПОРА РОЛИКОВАЯ
Для создания удобства при работе с машиной рекомендуем приобрести опору роликовую (Рис.14), которая облегчит работу
с заготовками большой длины как при подаче заготовки на обработку
, так и передаче готового изделия после обработки.
Код для заказа 29940 Код для заказа 29941 Код для заказа 29942
Рис.14
15. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих машин модели «КОРВЕТ»,
рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.15, 16, 17), которые обеспечат
надлежащие условия работы и сохранят Ваше здоровье.
Рис . 15 Рис. 16 Рис. 17
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
750 Вт, 220 В, 50 Гц 1500 Вт, 220 В, 50 Гц 2200 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха
14,2 м
3
/мин 42,6 м3/мин 62.3 м3/мин 70,82 м3/мин 76м3/мин
Код для заказа 10261 Код для заказа 10264 Код для заказа 10265 Код для заказа 10266 Код для заказа 10267
9
16. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (РИС. 18, 19)
Рис. 18
Рис. 19 (вид снизу)
16.1. Необходимо регулярно очищать приводные звездочки от пыли и грязи с помощью щетки или сжатого воздуха. Регулярно
смазывайте все подшипники, шестерни, цепные передачи небольшим количеством машинного масла. Регулярно очищайте
ремни и шкивы от смазки; грязные шкивы и ремни могут привести к проскальзыванию.
16.2. Регулярно очищайте поверхности рабочих столов и строгальный вал
от пыли, производите смазку подшипников
строгального вала и роликов подачи и приема заготовки.
16.3. Регулярно очищайте столы (приёмный и подачи), стол для обработки заготовок по толщине от смолы. Для этого
необходимо очищать поверхности керосином или бензином с последующим покрытием поверхности тонким слоем воска,
способствующим лучшему скольжению заготовки по столам.
16.4. Заменяйте
угольные щетки, когда они изношены до 4,8 мм их длины, Рис.19. Щетки необходимо менять парами. Для
безопасной и надежной работы машины помните, что ремонт, обслуживание и регулировка машины должны проводиться в
сервисных центрах с использованием только оригинальных запасных частей и расходных материалов.
16.5. Останавливайте машину, проверяйте состояние крепления и положение всех сопрягаемых
деталей, узлов и механизмов
машины после 50 часов наработки.
17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания 1. Проверьте наличие напряжения в сети
2. Неисправен выключатель 2. Проверьте выключатель
3. Статор или ротор сгорели
3. Обратитесь в специализированную
мастерскую для ремонта.
1. Двигатель не
запускается
4. Повышенный износ щёток 4. Замените щётки на новые
1. Низкое напряжение 1. Проверьте напряжение в сети
2. Перегрузка по сети 2. Проверьте напряжение в сети
3. Сгорела обмотка или обрыв в
обмотке
3. Обратитесь в специализированную
мастерскую для ремонта
2. Двигатель не
развивает
полную скорость
и не работает на
полную
мощность
4. Слишком длинный удлинительный
шнур
4. Замените шнур на более короткий,
убедитесь, что он отвечает требованиям п.5.2.4.
1. Двигатель перегружен 1. Уменьшите скорость подачи заготовки
2. Обмотки сгорели или обрыв в
обмотке
2. Обратитесь в специализированную
мастерскую для ремонта
3.Двигатель
перегревается,
останавливается,
размыкает
прерыватели
предохранителей
3. Предохранители или прерыватели
имеют недостаточную мощность
3. Установите предохранители или
прерыватели соответствующей мощности
1. Не заточены ножи 1. Заточите ножи
2. Не отрегулированы ножи 2. Правильно установите выступ ножей
3. Строгальный вал плохо закреплён 3. Затяните болты крепления строгального вала
4. Повышенная
вибрация
4. Прочие причины
4. Проверьте машину в специализированной
мастерской
