10
18. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Машина модели "КОРВЕТ 26" соответствует требованиям ТУ-4833-003-44744687-2001, ГОСТ Р МЭК 1029-2-3-96, ГОСТ Р
12.1.003-83, ГОСТ Р 12.1.012-90, ГОСТ Р 51318.14.1-2006, ГОСТ Р 51318.14.2-2006(ТС категории I), ГОСТ Р 51317.3.2-2006,
ГОСТ Р 51317.3.3-99 обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и
признана годной к эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп отк
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
19. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу электрических машин модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется
только на производственные дефекты, выявленные в процессе эксплуатации электрической
машины в период гарантийного срока. В случае нарушения работоспособности электрической машины в течение
гарантийного срока владелец имеет право на ее бесплатный ремонт.
В гарантийный ремонт принимается машина при обязательном наличии правильно и полностью оформленного
и заполненного гарантийного талона установленного образца на представленную для ремонта машину с штампом
торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки, или
попытки разборки электрической машины.
3. Если неисправность электрической машины стала следствием нарушения условий хранения, попадания внутрь
посторонних предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и
приспособлений, эксплуатация не предназначенным режущим инструментом, насадками, дополнительными
приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные диски,
ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и ленточных машин,
фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации,
например: угольные щетки, приводные
ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые уплотнения и т.п.
Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга
платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и
шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация электрической машины, которая могла быть выявлена при
продаже. Претензии от третьих лиц не принимаются.
Электрическая машина в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы электрической машины, например: падение оборотов, изменение
шума, появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратить работу
и обратиться в Сервис - Центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных
мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание электрических машин, проведение регламентных работ,
регулировок, указанных в руководстве
по эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим
расценкам Сервисного центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
Сервисный центр “Корвет” тел./ факс (4732) 39-24-84, 619-645
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
7
10. РЕГУЛИРОВКА
10.1. Регулировка направляющей планки (Рис 2, 10).
Ручкой фиксации (21) ослабьте положение направляющей планки (4). По шкале (29) и указателю (30) установите
направляющую планку (4), положение закрепите ручкой фиксации (21). При выполнении ответственных работ или изготовлении
подобных образцу изделий направляющую планку (4) установите относительно стола подачи (9) по угольнику, угломеру,
шаблону или образцу.
10.2. Регулировка защитной планки строгального вала
(Рис. 11).
Защитная планка (7) предназначена для обеспечения безопасной работы. Она закрывает участок строгального вала, не
используемого при строгании заготовки (34) данной ширины. Ослабьте винт фиксации (33) защитной планки (7) строгального
вала так, чтобы защитная планка (7) могла свободно перемещаться, установите заготовку (34) на стол подачи (9). Переместите
защитную планку (7) до используемой ширины строгального вала.
Положение защитной планки (7)
закрепите винтом фиксации (33).
При изменениях глубины строгания отрегулируйте угол наклона защитной планки (7), для чего ослабьте винт фиксации
(6), поверните защитную планку (7) так, чтобы её грани касались стола подачи (9) и приёмного стола (3), положение
зафиксируйте винтом (6).

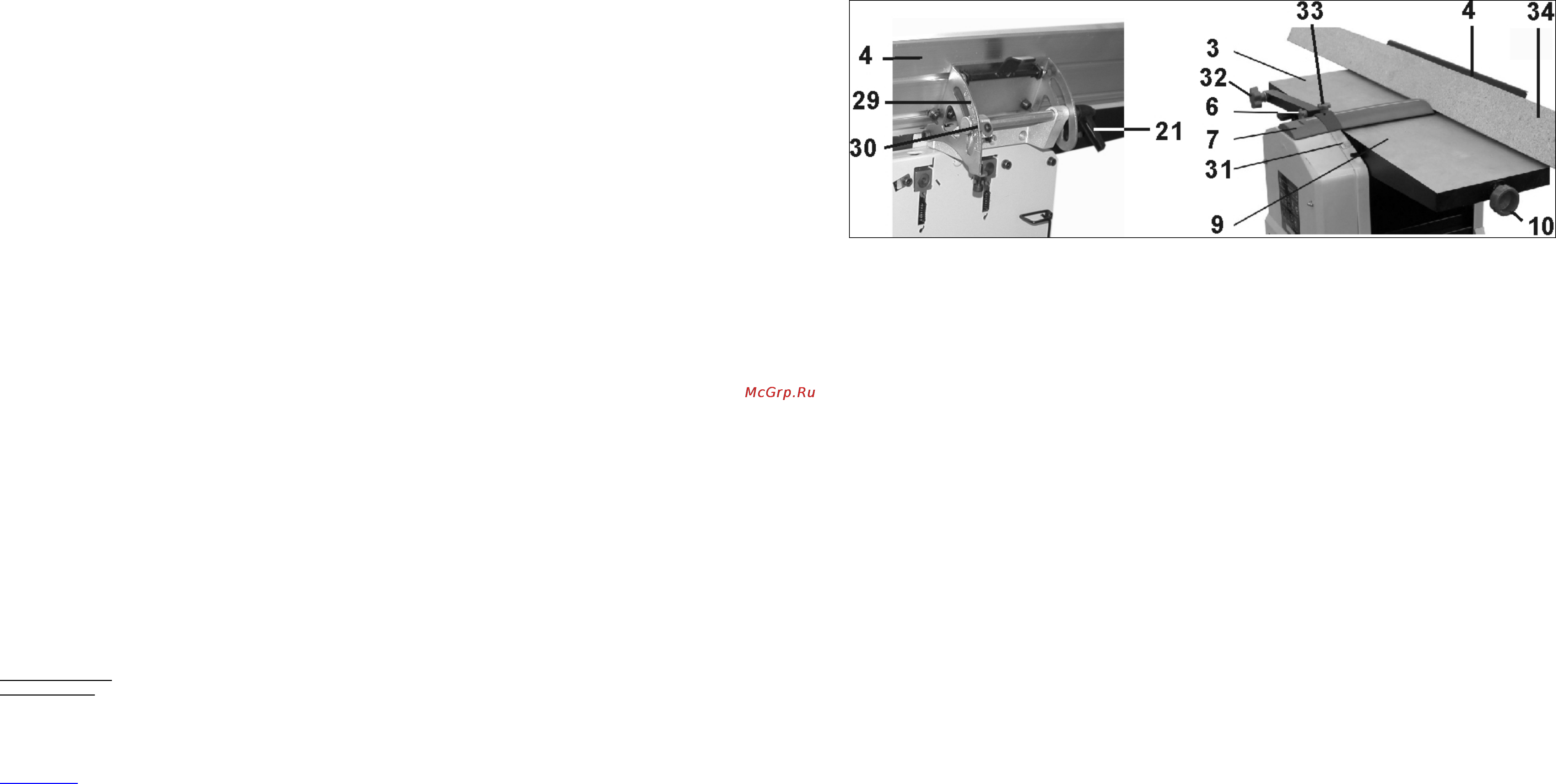

Рис. 10 Рис. 11
11. СТРОГАНИЕ
11.1. К работе с машиной допускаются подготовленные и имеющие опыт работы с деревообрабатывающими машинами лица.
Приступая к выполнению работ с машиной необходимо изучить инструкцию по эксплуатации и устройство машины, назначение
каждого органа управления. Перед выполнением намеченной операции изучите методы и режимы предполагаемой обработки,
получите информацию в соответствующих учебных пособиях
или у квалифицированного специалиста.
11.2. Переоборудуйте машину для выполнения строгания (см. пункты 9.2.1-9.2.2.). Выберите соответствующую глубину
строгания по шкале (31), для чего поворотом маховика (10) установите высоту стола подачи (9), установите защитную планку
(7), как указано в пункте 10.2., Рис.10.
11.3. При строгании плоскости заготовок или кромки (боковой плоскости) установите угол наклона направляющей планки (4)
относительно стола подачи (9) 90
0
,
как указано в пункте 10.1.
11.4. При строгании фаски установите требуемый угол наклона направляющей планки (4) относительно стола подачи (9) (см.
пункт 10.1.).
Внимание: Никогда не включайте машину, если не установлена защитная планка строгального вала.
11.5. Скорость подачи заготовки (34) обеспечивается ручным усилием оператора. При этом учитывайте ширину и глубину
строгания, степень влажности, плотности и однородности
древесины. Прижимая заготовку (34) к столу подачи (9), подавайте её
вперед, навстречу направлению вращения строгального вала, Рис.10, 12. Подавайте заготовку с равномерной скоростью.
Любая остановка заготовки образует неровность или ступень на обрабатываемой поверхности заготовки. В целях собственной
безопасности защитная планка (7) должна закрывать часть строгального вала (ножей), не используемого при строгании.
Во избежание получения травмы при обработке коротких заготовок и в финишной стадии строгания, подачу заготовки
производите только специальным толкателем, Рис.1.
Внимание: Неравномерная или увеличенная скорость подачи заготовки ухудшает качество обрабатываемой
поверхности.
11.6. Переоборудуйте машину для выполнения строгания в размер по высоте (рейсмус) (см. пункт 9.2.3.). Ручкой (8), Рис.2, по
шкале (28) установите рабочий стол (11), Рис.8, в положение,
соответствующее максимально толстому участку заготовки, после
чего установите глубину строгания.
11.7. Заготовку подавайте обработанной стороной вниз по поверхности рабочего стола (11) со стороны приёмного стола (3) до
момента захвата заготовки протяжными роликами (автоматическая подача); по необходимости поддерживайте заготовку, не
форсируя и не замедляя скорость прохождения заготовки, Рис.8.
Внимание: При выполнении любой строгальной обработки
устанавливайте глубину строгания с учетом твёрдости и
ширины строгания заготовки: чем твёрже и шире заготовка, тем меньше глубина строгания.
12. УДАЛЕНИЕ СТРУЖКИ ПРИ СТРОГАНИИ
12.1. Машина оборудована устройством отвода и сбора стружки и древесной пыли из зоны строгания. Для эффективной
работы встроенной системы отвода и сбора стружки и древесной пыли из
зоны строгания периодически, по мере заполнения,
освобождайте и очищайте пылесборный мешок (13) от стружки и древесной пыли.
Внимание: Несвоевременная очистка пылесборного мешка (13) может привести к поломке устройства.
12.2. При использовании внешних пылесосов для сбора стружки и древесной пыли, (см.п.15), шланг пылесоса подсоедините и
закрепите непосредственно на патрубке пылесборника (1).
12.3. Перед началом выполнения
строгания включите пылесос, после окончания - выключите машину и затем пылесос.
