6

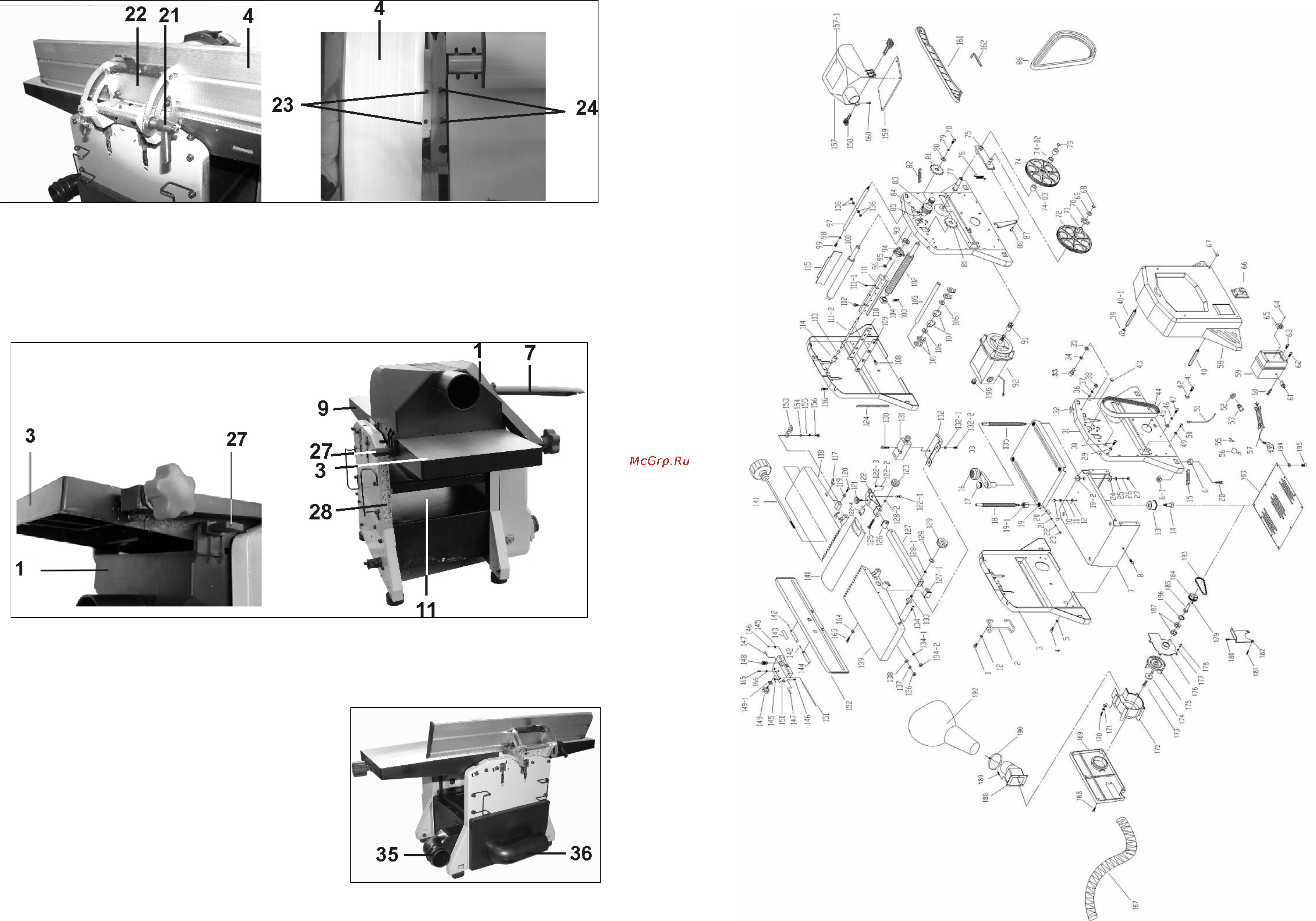

Рис. 5 Рис. 6
9. 2. Сборка машины (Рис 2 -9).
9.2.1. Как показано на Рис.2, установите и закрепите направляющую планку (4), выкрутите два болта (24), через
отверстия (23) регулирующего устройства (22), закрепите направляющую планку (4) на приёмном столе (3).
9.2.2. При оборудовании машины для выполнения строгания установите пылесборник (1) с нижней стороны приёмного
стола (3) и зафиксируйте клипсами (27) в специальных гнёздах на приёмном столе (3), Рис. 7.
Внимание: Машина оборудована концевым выключателем; без установленного и закреплённого пылесборника
машина не включится.
Рис. 7 Рис. 8
9.2.3. При оборудовании машины для выполнения строгания в размер по высоте (рейсмус) ослабьте винт фиксации (33),
Рис.11, переместите защитную планку (7) в крайнее положение, как показано на Рис.3,8.
Демонтируйте направляющую планку (4), выполните пункт 9.2.1 в обратном порядке. Установите и зафиксируйте
клипсами (27) в специальных гнёздах на приёмном столе (3) пылесборник (1), Рис.3,8. Как показано на Рис.2,
установите
ручку (8) для перемещения рабочего стола (11), Рис.2,7.
Внимание: Ручка (8) не закрепляется, поэтому устанавливается на
момент непосредственной регулировки высоты рабочего стола
(11). Выполнение любых операций на машине производится со
снятой ручкой (8), Рис. 2, 9,11.
9.2.4. При использовании встроенной системы отвода и сбора стружки
и древесной пыли патрубок пылесборника (1) соедините гибким
шлангом (16) с патрубком (36). Гибкий шланг
(16) закрепите хомутами
(см. комплектность). Для сбора стружки и древесной пыли на патрубке
(35) установите и хомутом (12) закрепите пылесборный мешок (13),
Рис. 2,3,9.
Рис. 9
11
СХЕМА СБОРКИ МАШИНЫ «КОРВЕТ 26»
