12
ДЕТАЛИ СБОРКИ МАШИНЫ «КОРВЕТ 26»
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
1 131967 Болт 57 132029 Эл.шнур сетевой
2 131968 Скоба 58 132030 Кожух
3 131969 Кожух боковой правый 59 132031 Корпус
4 131970 Болт 60 132034 Болт
5 131971 Шайба 61 132035 Ввод
6 131972 Опора резиновая 62 132036 Болт
6-1 131973 Гайка 63 132037 Болт
7 131974
Кожух
64 132038 Болт
8 131975 Болт 65 132039 Клемма
9 131976 Гайка 66 132040 Переключатель
10 131977 Гайка 67 132041 Гайка
11 131978 Шайба 68 132042 Кольцо стопорное
12 131979 Шайба 69 132043 Шайба
13 131980 Ролик 70 132044 Звёздочка
14 131981 Винт 71 132045 Втулка
15 131982 Цепь 72 132046 Шестерня
16 131983 Ручка 73 132047 Кольцо стопорное
17 131988 Вставка 74 132048 Шкив
18 131989 Ходовой винт 74-2 132049 Вставка
19 131990 Стол рабочий 74-3 132050 Подшипник
19-1 131991 Гайка 75 132051 Кулиса
19-2 131992 Гильза 76 132055 Пружина
20 131993 Указатель 77 132056 Ось
21 131994 Шайба 78 132057 Болт
22 131995 Шайба 79 132058 Шайба стопорная
23 131996 Болт 80 132059 Шайба
24 131997 Колесо зубчатое 81 132060 Звёздочка
25 131998 Шайба 82 132061 Цепь
26 131999 Стопорная шайба 83 132062 Шкив
27 132000 Гайка 84 132063 Болт
28 132001 Болт 85 132064 Болт
29 132002 Втулка 86 25691 Ремень передачи
30 132003 Болт 87 132066 Планка
31 132004 Кожух боковой левый 88 132067 Ось
32 132005 Шкала 91 132068 Шкив
33 132006 Болт 92 132069 Электродвигатель
34 132007 Стопорная шайба 93 132070 Подшипник
35 132008 Шайба 94 132071 Корпус подшипника
36 132009 Шайба 95 132072 Шайба стопорная
37 132010 Шайба 96 132073 Гайка
38 132011 Гайка 97 132074 Стяжка
39 132012 Гайка 98 132075 Шайба
40 132013 Ось 1 99 132076 Болт
40-1 132014 Ось 2 100 132077 Ролик протяжной
41 132015 Болт 101 132078 Зуб антиотбрасывателя
42 132016 Зажим 102 132079 Ролик протяжной
43 132017 Втулка резиновая 103 132080 Пружина
44 25690 Ремень передачи 104 132081 Корпус подшипника
45 132019 Шайба 105 132082 Штанга
46 132020 Шайба 106 132083 Шайба
47 132021 Болт 107 132084 Зуб антиотбрасывателя
49 132022 Шайба 108 132085 Болт
50 132023 Болт 109 132086 Пластина прижимная
51 132024 Шнур электрический 110 25520 Нож
52 132025 Контр-шайба 111 132088 Строгальный вал
53 132026 Вставка 111-1 132089 Болт
55 132027 Стопор шнура 111-2 132090 Ось
56 132028 Вставка 112 132091 Болт
5
6. РАСПАКОВКА
ВНИМАНИЕ: Если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения,
не распаковывайте и не включайте ее 8 часов, чтобы она прогрелась до температуры окружающего воздуха. В
противном случае машина может выйти из строя при включении из-за сконденсировавшейся влаги на холодных
поверхностях элементов электродвигателя.
6.1. Откройте упаковку и извлеките машину и все комплектующие детали и узлы.
6.2. Проверьте комплектность машины в соответствии с перечнем (пункт 3.1).
6.3. Освободите узлы и детали машины от консервационной смазки.
ПРИМЕЧАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы
снимите защитное покрытие, которое легко удаляется уайт-спиритом и
мягкой салфеткой. Растворители могут
повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте мыло и воду.
Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте жидким маслом все металлические не
окрашенные поверхности.

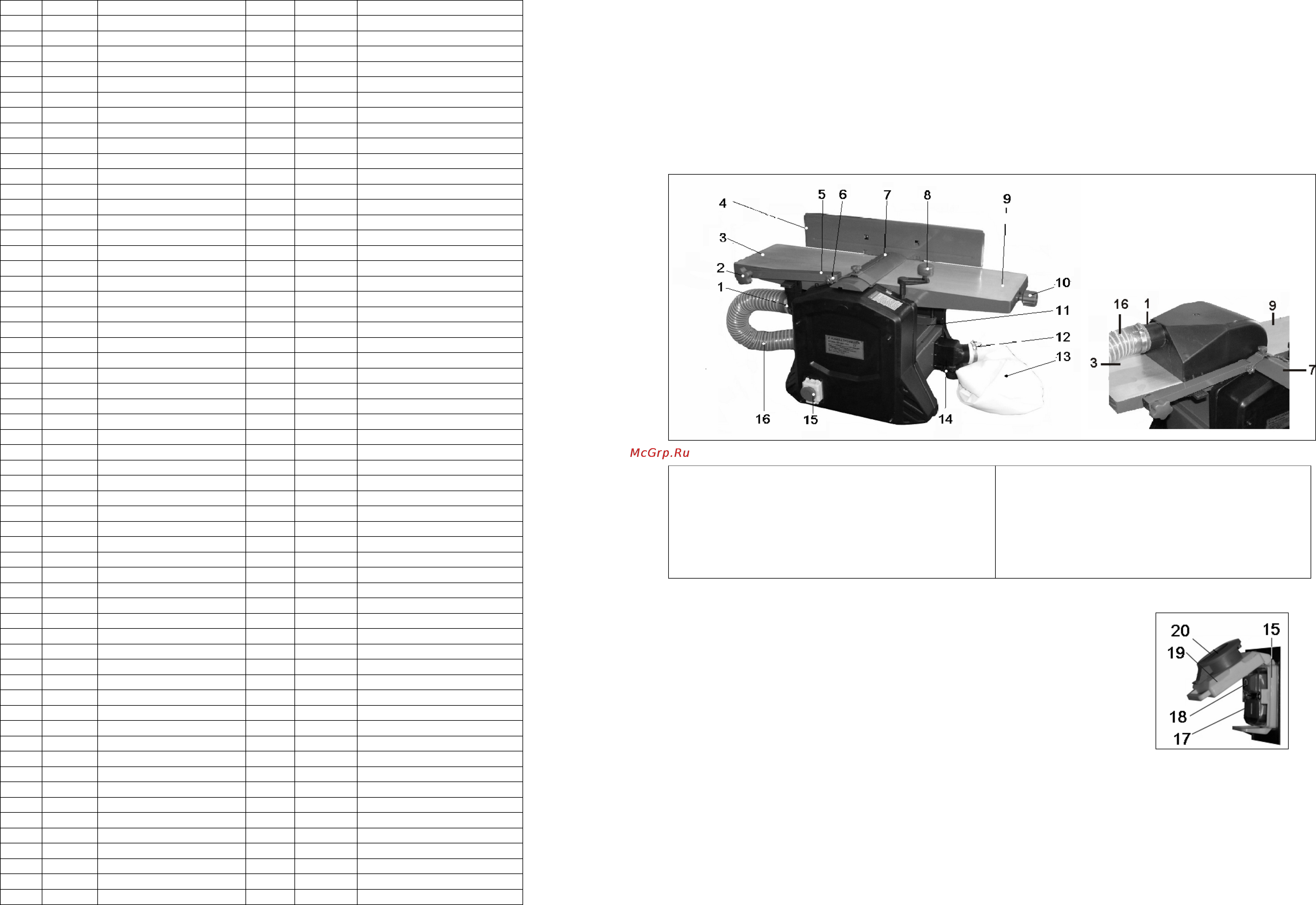

7. УСТРОЙСТВО МАШИНЫ
Рис. 2 Рис. 3
1. Пылесборник
2. Винт установочный (кронштейна)
3. Стол приёмный
4. Направляющая планка
5. Кронштейн (защитной планки строгального вала)
6. Винт фиксации (поворота защитной планки)
7. Планка защитная (строгального вала)
8. Ручка (перемещения рабочего стола обработки по
толщине)
9. Стол подачи
10. Маховик (перемещения стола подачи - установка
глубины строгания)
11. Рабочий стол (строгания по высоте)
12. Хомут
13. Мешок пылесборный
14. Патрубок (пылеотводящего канала)
15. Магнитный пускатель
16. Гибкий шланг
8. МАГНИТНЫЙ ПУСКАТЕЛЬ (Рис. 4)
8.1. Машина оснащена магнитным пускателем, предотвращающим
самопроизвольное включение двигателя после отключения питания.
8.2. Для включения нажмите и сдвиньте вверх красную крышку (20) магнитного
пускателя (15). Откройте крышку (19), нажмите на зелёную кнопку (17).
Примечание: Машина оснащена конечными выключателями, поэтому
электродвигатель включится только при условии, если установлен патрубок
пылесборника (1), Рис. 2, 3.
8.3. Для
выключения нажмите на красную кнопку (18). Для аварийного выключения
нажмите на красную крышку (20).
8.4. Во время настройки глубины строгания или перенастройки операций машины
магнитный пускатель (15) должен быть заблокирован, для чего красную крышку
(20) переместите в верхнее положение, закройте крышку (19), красную крышку (20)
переведите в нижнее положение – заблокируйте магнитный пускатель.
Рис. 4
9. СБОРКА И УСТАНОВКА МАШИНЫ
9.1. Установка машины (Рис. 2)
9.1.1. Машину необходимо устанавливать на прочной, ровной горизонтальной поверхности верстака с учётом веса машины с
обрабатываемой заготовкой. При выборе места для установки машины убедитесь, что помещение достаточно освещено, что
оператор не будет работать в собственной тени, и с каждой
стороны машины достаточно места для работы с заготовками
планируемого размера.
9.1.2. Для повышенной устойчивости машину необходимо прикрепить к верстаку болтовым соединением через отверстия
установки и крепления нижних резиновых опор (см. схему сборки поз. №* 28).
