Alto ALPHA MICTUBE II [9/14] Установка коммутация

4. УСТАНОВКА & КОММУТАЦИЯ:

4.1 Коммутация электропитания

- Перед началом работы убедитесь, что стереофонический микрофонный

предусилитель ▲LTO αMICtube подключен к соответствующей по

напряжению сети электропитания.

- Используйте только адаптер 18VAC AC/AC, поставляемый компанией

▲LTO.

4.2 Звуковая коммутация

В ▲LTO αMICtube имеются два типа коммутационных разъемов –

балансные XLR и 1/4" TRS phone jack. Что позволяет приметь устройство в

различных областях без потери уровня сигнала.

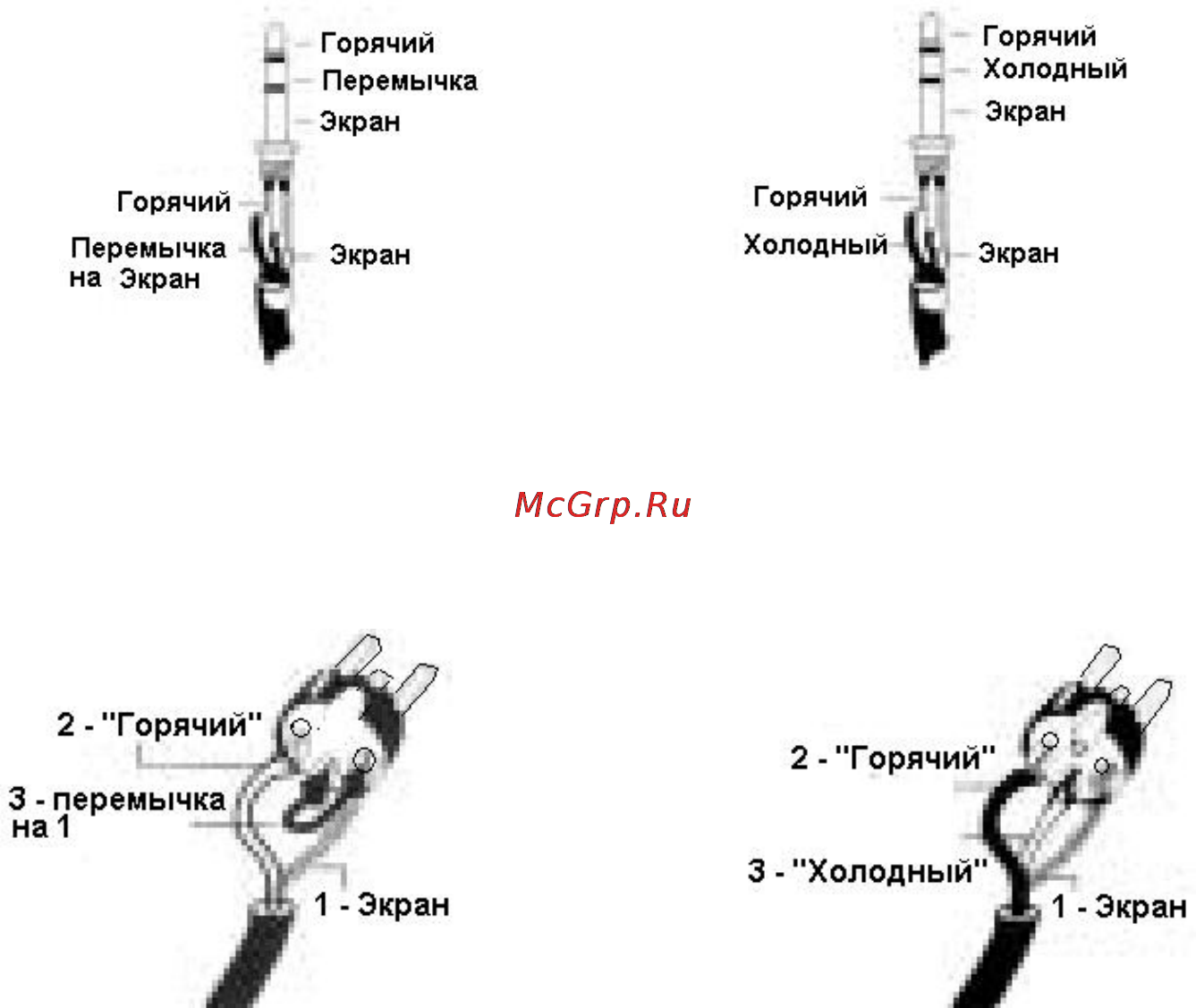

a. Конфигурация проводов

Как 1/4" TRS (Tip-Ring-Sleeve) так и XLR разъемы могут быть распаяны в

балансной и небалансной конфигурации, что определяется конкретными

вариантами звуковых систем. Пожалуйста, воспользуйтесь для распайки

приведенными примерами:

• Для разъемов 1/4" TRS

1/4" TRS несимметричный вход 1/4" TRS симметричный вход

• Для разъемов XLR

XLR несимметричный вход XLR симметричный вход

b. Линейная коммутация

Для такого типа конфигурации применяются как XLR, так и 1/4" TRS, что

обеспечивает несложную коммутацию с любым профессиональным

оборудованием. Следуйте приведенным ниже примерам.
