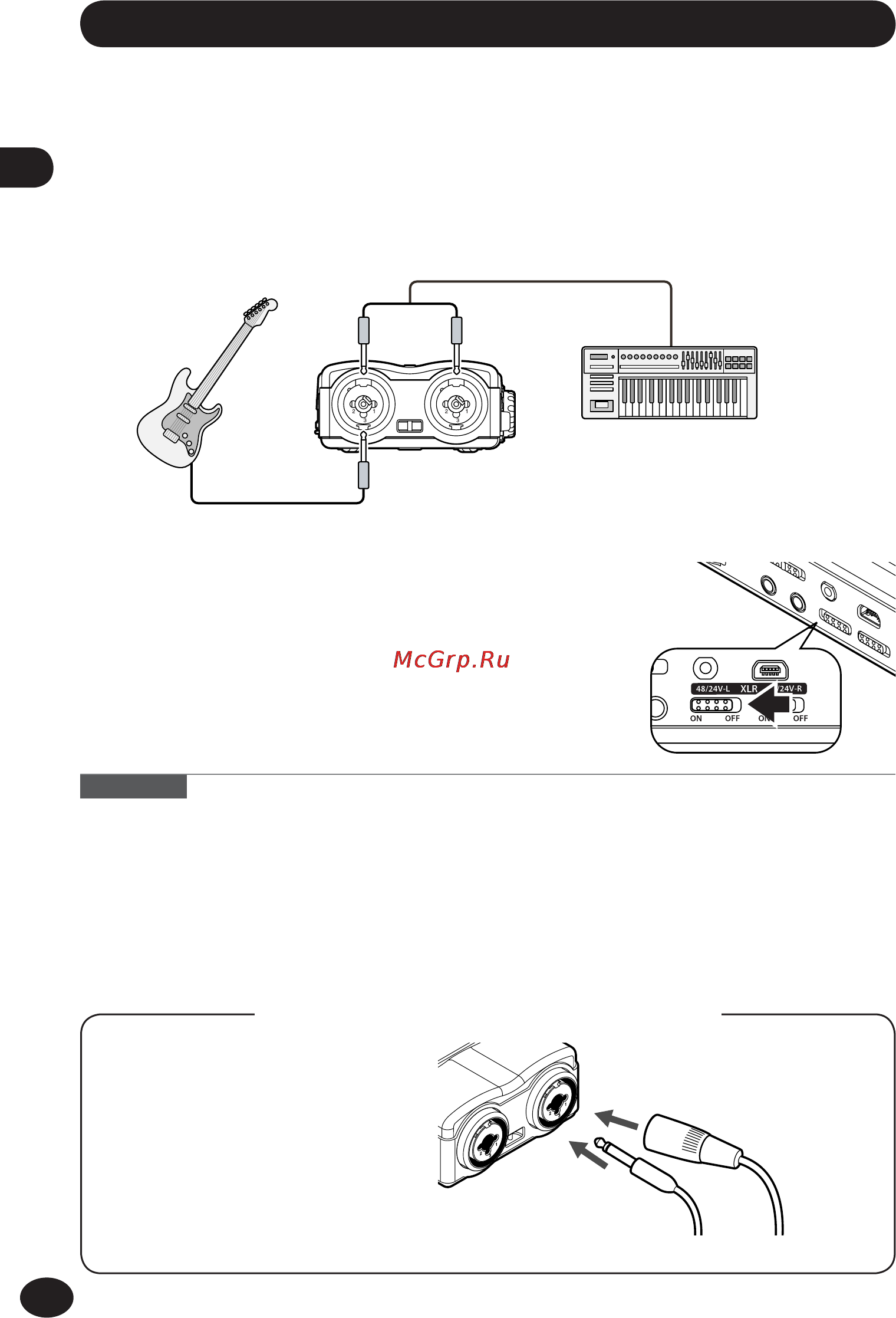

Подключение музыкальных инструментов

▌

Для подключения монофонических музыкальных инструментов, подсоединяйте их к

комбинированному разъему XLR - 1/4 TRS с левой (L) стороны.

К комбинированному разъему XLR - 1/4 TRS напрямую можно подсоединять гитару, бас-гитару,

электрическое пианино и другие музыкальные инструменты. Для подключения конденсаторного

микрофона и других микрофонов, требующих фантомного питания, требуется выполнить настройки.

Музыкальные инструменты со стереофоническим

выходом, такие как киборд, подключаются к обоим

комбинированным разъемам XLR - 1/4 TRS — с левой

(L) и правой (R) стороны.

Подключение микрофона

▌

Для подключения динамического или конденсаторного

микрофона можно использовать любой комбинированный

разъем XLR - 1/4 TRS — с левой (L) или с правой (R)

стороны. В случае, если требуется фантомное питание,

установите переключатель XLR Power для используемого

комбинированного разъема XLR - 1/4 TRS в положение [ON].

Подключение через комбинированный разъем XLR - 1/4 TRS и фантомное питание

Комбинированный разъем XLR - 1/4 TRS

Комбинированный разъем

XLR - 1/4 TRS поддерживает

соединение со штекером типа

XLR и стандартным джеком

TRS (1/4, 6,3 мм).

TRS стандартного типа (несимметричный) Типа XLR

•

Подробную информацию о настройках см. в "Питание микрофона [Мощность микроф.]" (

☞

стр. 85).

•

Когда к рекордеру не подсоединен конденсаторный микрофон, требующий фантомного

питания, устанавливайте переключатель XLR Power на рекордере в положение [OFF].

Внимание!

•

Операции управления во время записи недоступны.

•

Функция записи недоступна в течение трех секунд после включения переключателя XLR Power.
