TDM Electric СВО 295х295 Народная SQ0329-0208 [2/4] Инструкция по монтажу

4. Инструкция по монтажу

4.1. Пожалуйста, внимательно ознакомьтесь с инструкцией по установке перед тем, как начать монтаж.

ВЫКЛ

ВКЛ.

драйвер

Входное напряжение 180–265 В

Выходное напряжение 130 В

50–60 Гц

Выходной ток 500±5% мА

Внимание!

Перед установкой отключите питание

4.2. Виды монтажа.

ВЫКЛ

ВКЛ.

драйвер

Входное напряжение 180–265 В

Выходное напряжение 130 В

50–60 Гц

Выходной ток 500±5% мА

Внимание!

Перед установкой отключите питание

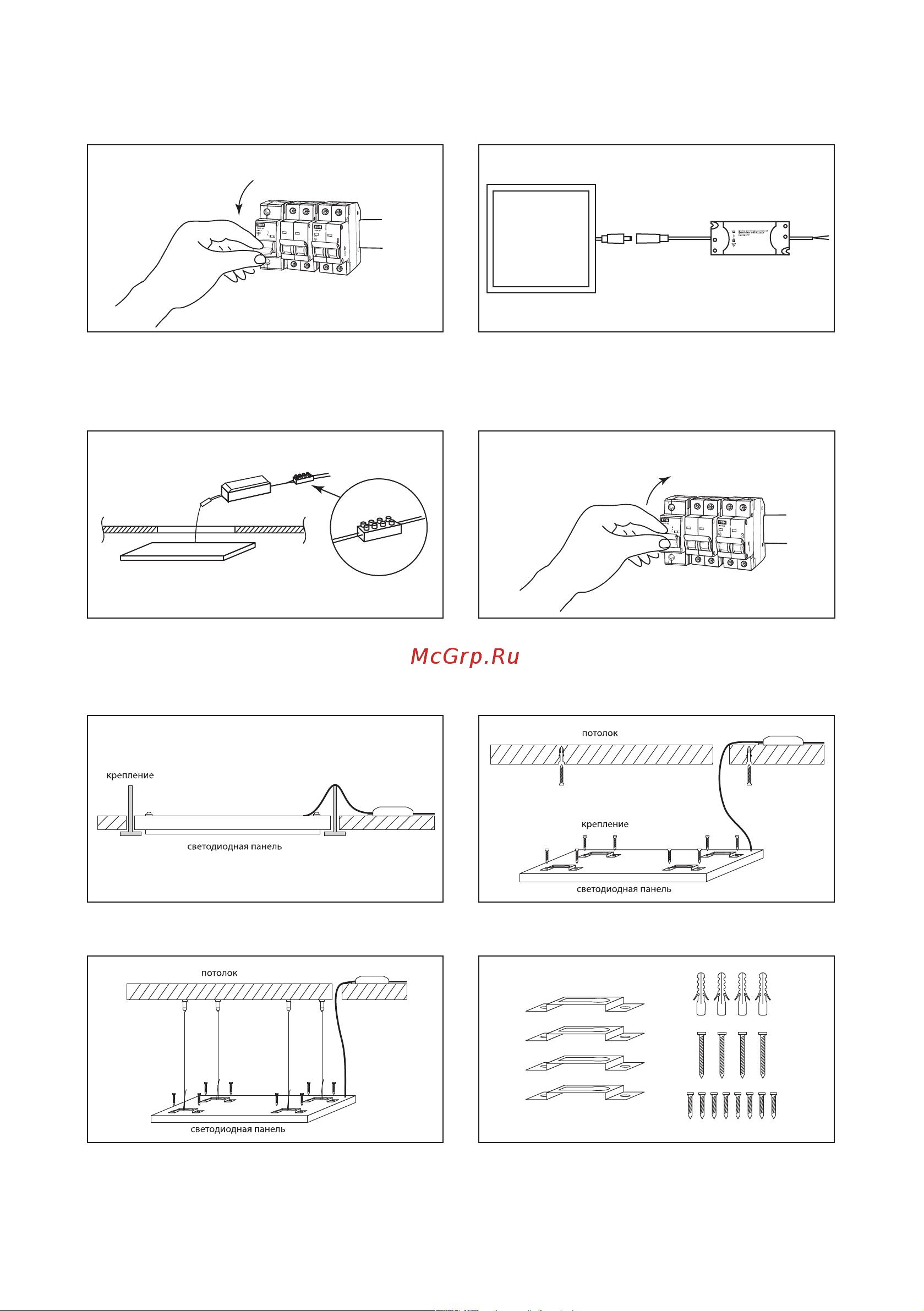

Рисунок 1. Убедитесь в том, что питание

отключено

Рисунок 3. Подключите светильник к элек-

трической сети

Рисунок 5. Встраиваемый монтаж в потолок

типа «Армстронг»

Рисунок 6. Накладной монтаж

Рисунок 2. Соедините светильник с драйвером

(драйверы поставляются под отдельными арти-

кулами: SQ0329-0211, SQ0329-0212, SQ0329-0213,

SQ0329-0483, SQ0329-0484)

Рисунок 4. Подключите питание

Рисунок 7. Подвесной монтаж Рисунок 8. Монтажный набор поставляется

под артикулом SQ0329-0213

ВЫКЛ

ВКЛ.

драйвер

Входное напряжение 180–265 В

Выходное напряжение 130 В

50–60 Гц

Выходной ток 500±5% мА

Внимание!

Перед установкой отключите питание
