Hsm CLASSIC 386.2 (3,9) [3/12] Hsm 386 1 76 21
![Hsm CLASSIC 386.2 (3,9) [3/12] Hsm 386 1 76 21](/views2/1097180/page3/bg3.png)
3,9 mm; 457,5 mm
3,9 mm; 431,5 mm
3,9 mm
M5x12
rechts
links
6003.2 RSR
7516

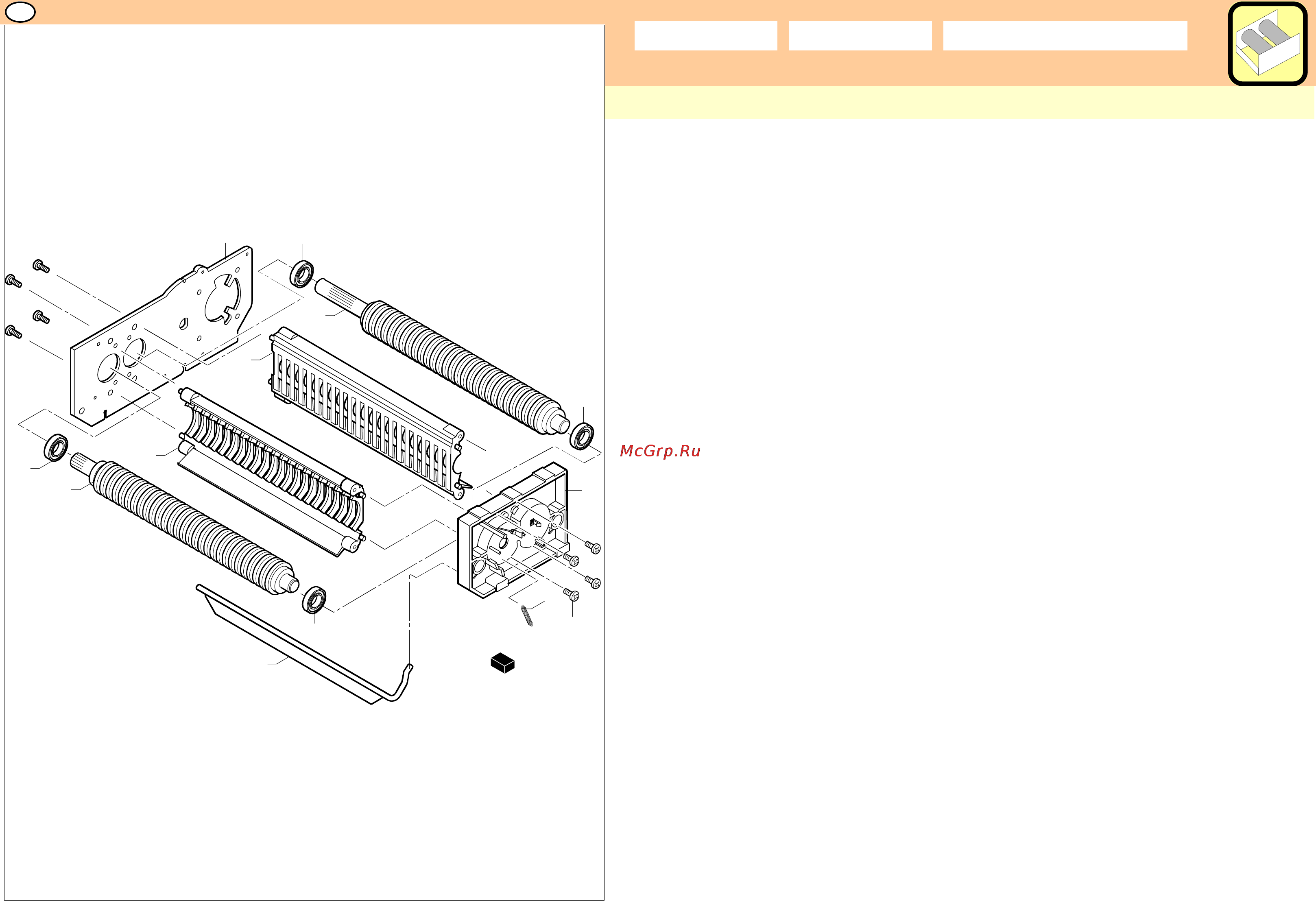

Messerwalze
Messerwalze
Abstreifkamm
Schraube
Lagerplatte
Klappe
Lagerplatte
Zugfeder
Rillenkugellager
Gummilager
1
2
3
4
5
6
7
8
9
10
Artikel-Nr. BezeichnungPos. Ausführung Anz.
1
1
2
8
1
1
1
1
4
4
4
3
3
2
1
6
5
4
9
9
9
9
8
7
10
DIN
Modell
Schneidwerk
BaugruppeMasch.-Nr.
HSM 386.2 1.276.421
1.276.020.450
1.276.020.400
1.276.020.200
9.917.516.001
1.270.020.700
1.276.020.600
1.270.020.650
1.116.020.610
9.926.003.001
1.270.020.900
D
Содержание
- 386 3 ch de 1
- Antrieb 1
- Elektrik 1
- Gehäuse 1
- Hsm 386 1
- Masch nr 1
- Modell 1
- Schneidwerk 1
- Stromplan 1
- Artikel nr bezeichnung pos ausführung anz 2
- Gehäuse 2
- Hsm 386 2
- Artikel nr bezeichnung pos ausführung anz 3
- Hsm 386 1 76 21 3
- Schneidwerk 3
- Artikel nr bezeichnung pos ausführung anz 4
- Elektrik 4
- Hsm 386 4
- Antrieb 5
- Artikel nr bezeichnung pos ausführung anz 5
- Hsm 386 1 76 21 5
- 386 3 ch en pdf 7
- Cutting head 7
- Electric 7
- Housing 7
- Hsm 386 7
- Machine no 7
- Wiring diagram 7
- Housing 8
- Hsm 386 8
- Part no designation item dimension qty 8
- Cutting head 9
- Hsm 386 1 76 21 9
- Part no designation item dimension qty 9
- Din part no designation item dimension qty 10
- Electric 10
- Hsm 386 1 76 21 10
- Hsm 386 1 76 21 11
- Part no designation item dimension qty 11
