3 Fr
Installation des enceintes
Français
Monter les enceintes sur le mur

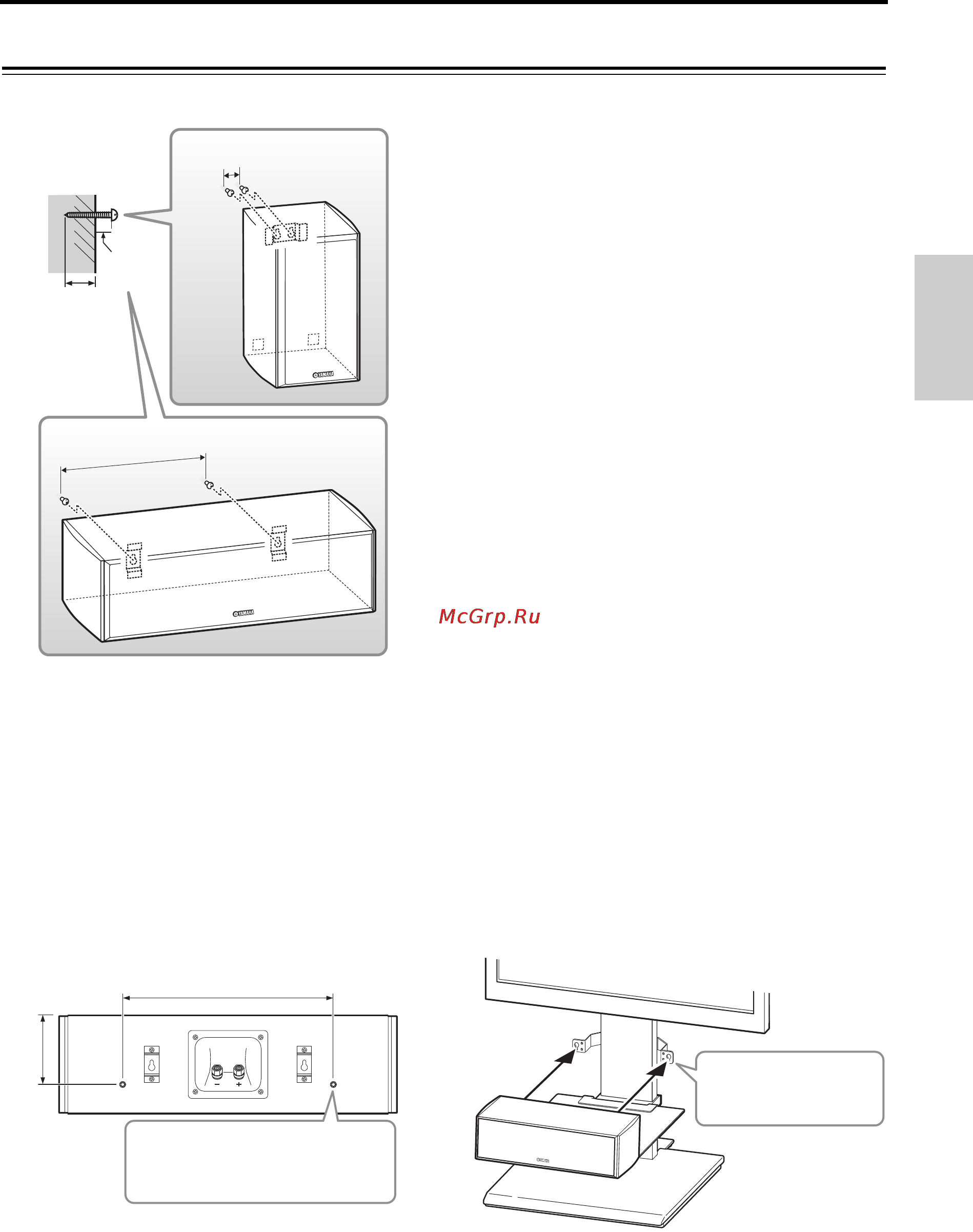

Vous pouvez monter les enceintes sur le mur comme suit.
1 Vissez les vis dans un mur solide or un support
mural comme montré sur l’illustration. Utilisez
des vis auto taraudeuse de 3,5 à 4 mm de
diamètre.
2 Suspendez chaque enceinte en montant les
trous de support aux vis faisant
protubérances.
Remarque
• Assurez-vous que les vis soient bien insérées dans les
parties étroites des trous. Sinon, l’enceinte pourrait
tomber.
Avertissements
• Ne pas les monter sur du contre-plaqué fin ou sur un
mur composé d’un matériau non résistant. Sinon, les
vis pourraient ressortir de la surface et les enceintes
pourraient tomber. Ceci pourrait endommager les
enceintes ou causer des blessures corporelles.
• Ne pas monter les enceintes au mur à l’aide de clous,
de ruban adhésif ou d’autres matériaux instables.
Une utilisation prolongée et les vibrations
pourraient en causer la chute.
• Afin d’éviter des accidents causés par un trébuchage
sur des câbles d’enceinte éparpillés, fixez-les au sol.
• Montez les enceintes dans un lieu sûr sur le mur afin
d’éviter que quelqu’un ne se blesse à la tête.
• Quand vous utilisez les supports de montage
d’enceinte (disponible sur le marché) pour monter
les enceintes sur le mur ou le plafond, nous vous
recommandons vivement d’utiliser des fils de
sécurité (peuvent être fournis avec les supports de
montage) entre l’enceinte et le support de montage
pour empêcher que l’enceinte ne tombe.
• Quand vous installez les enceintes en les montant sur
le mur, il est important qu’elles soient solidement
sécurisées. Assurez-vous de consulter une source
fiable pour savoir quel est le meilleur type de
support de montage pour votre type de mur/plafond.
■ Monter l’enceinte central sur le pied de téléviseur Yamaha YTS-F500/YTS-T500
Vous pouvez utiliser les trous de vis [diamètre: 6 mm, profondeur du trou: 16 mm] derrière le haut-parleur pour
monter l’enceinte sur le YTS-F500/YTS-T500. Pour les détails d’installation, veuillez vous referez au mode d’emploi
fourni avec le YTS-F500/YTS-T500.
Remarques
• Assurez-vous de ne pas coincer les câbles de l’enceintes entre l’enceinte et le support de montage ou le pied de l’enceinte.
• Ne vous adossez pas ou ne posez pas d’objet sur l’enceinte. Sinon, le support de montage du pied du téléviseur pourrait
se déformer.
26 mm
Mur/
Support mural
3 mm
Minimum
20 mm
NS-B160
1,8 kg
NS-C160
2,9 kg
210 mm
290 mm
95 mm
Insérez les vis “D (M6 x 16)” qui
viennent avec le YTS-F500/YTS-T500
dans les trous de vis.
Vue arrière
NS-C160
Utilisez les supports de
montage “B” fournis avec
YTS-F500/YTS-T500.
NS-C160
(Exemple d’installation
en utilisant YTS-F500)
