Руководство по эксплуатации. Паспорт

Светосигнальные индикаторы типа AD-16DS, AD-22DS,

AL-22, AL-22TE, ENR-22, BV, YL.

1. Назначение и область применения.

1.1. Светосигнальные индикаторы типа AD-

16DS, AD-22DS, AL-22, AL-22TE, ENR-22, BV, YL (да-

лее индикаторы) предназначены для индикации

состояния электрических цепей.

1.2. Область применения.

1.2.1. Индикаторы используются для индикации

состояния работы приборов в электроустанов-

ках, промышленном оборудовании, энергетике.

Использование разнообразных цветовых вари-

антов съемных светофильтров позволяет наи-

более эффективно компоновать щиты и панели.

Использование в индикаторе светодиодной

матрицы обеспечивает более мощный световой

поток по сравнению с неоновой лампой и уве-

личенный срок службы. Съемные неоновая лам-

па и светодиодная матрица имеют различные

цветовые исполнения. Светодиодная матрица

рассчитана на напряжение 12, 24, 36, 110 В по-

стоянного или переменного тока, а так же на

230 В переменного тока. Возможна быстрая за-

мена неоновой лампы светодиодной матрицей.

2. Основные характеристики.

2.1. Основные технические характеристики индикаторов, принципиальные электрические схемы,

габаритные и установочные размеры приведены в таблицах 1, 2.

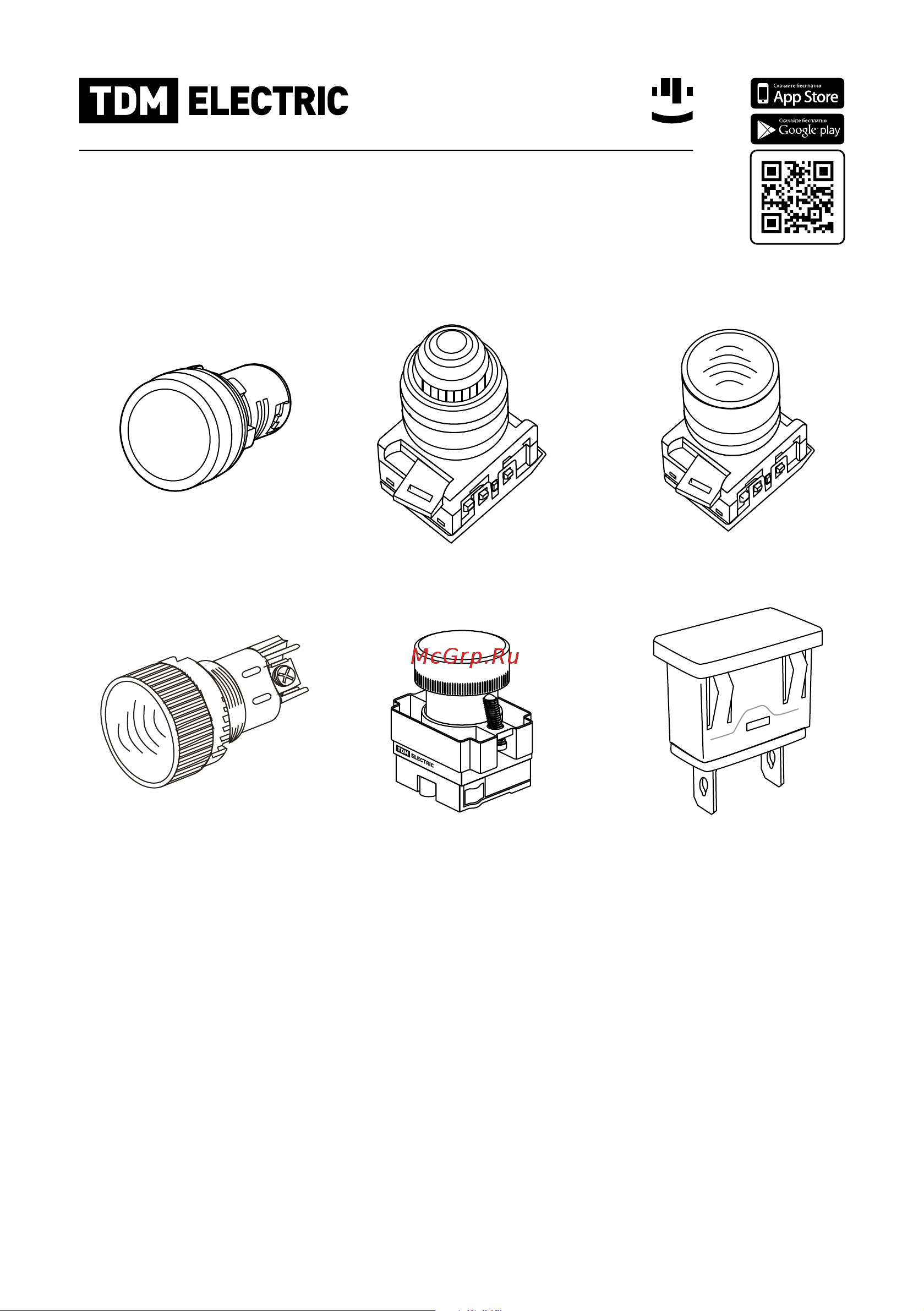

BV YL

AD-16DS, AD-22DS AL-22 AL-22TE

ENR-22
