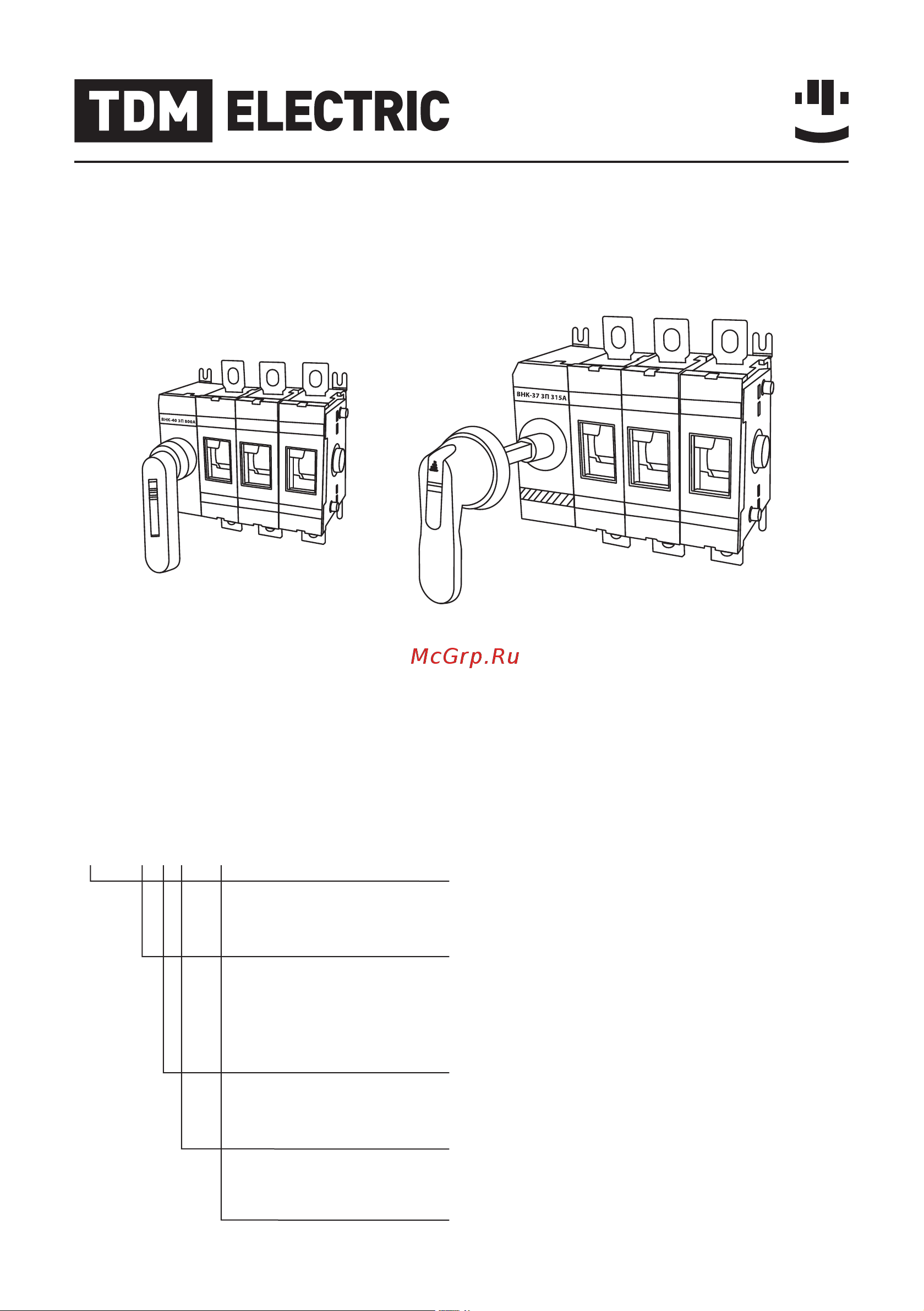

Выключатели-разъединители нагрузки (рубильники) в

корпусе серии ВНК

Руководство по эксплуатации. Паспорт

1. Назначение

1.1. Выключатели-разъединители нагрузки (ру-

бильники) в корпусе серии ВНК (далее – рубиль-

ники ВНК) предназначены для неавтоматиче-

ской коммутации силовых электрических цепей

номинальным напряжением до 690 В перемен-

ного тока и 440 В постоянного тока в устройствах

распределения электрической энергии. Рубиль-

ники ВНК могут быть использованы в качестве

главных и аварийных выключателей.

2. Структура условного обозначения

ВНК – XX-Y XП XXXА

Название серии:

Выключатели-разъединители нагрузки (рубиль-

ники) в корпусе

Типоисполнение рубильника:

35 – 160, 200, 250 A

37 – 315, 400 A

39 – 630, 800 A

43 – 1000, 1250, 1600 А

Вариант исполнения:

1 – с установленной фронтальной рукояткой

2 – с выносной фронтальной рукояткой

Количество полюсов:

3 – трехполюсные

4 – четырехполюсные

Номинальный ток в амперах
