4. Конструкция рубильника
ВНК-35 3П 160А
Прозрачные окошки
Шестерня
Болты
Блок управления Полюсные блоки
Дугогасительная
камера
Неподвижный
контакт
Шестерня
Прозрачная
крышка
Подвижные
контакты
Неподвижный
контакт
Дугогасительная
камера
Вал
управления
Зубчатая
передача
Пружины механизма
мгновенного
действия
Кулачковый
механизм
Рукоятка или
переходник
управления
Ось управления
с шестернями
4.2. Основными узлами полюсного блока явля-
ются неподвижные контакты, дугогасительные
камеры и блок подвижных контактов с зубчатой
шестерней. На фронтальной части полюсного
блока имеется прозрачная крышка, позволя-
ющая наблюдать за положением контактов. В
верхней и нижней частях полюсного блока уста-
новлены неподвижные самоочищающиеся но-
жевые контакты и компактные дугогасительные
камеры. В центральной части полюсного блока
расположен блок подвижных контактов, с одной
стороны которого находится шестерня, а с дру-
гой – приемная часть для шестерни соседнего
полюсного блока. Подвижные контакты распо-
ложены по центру блока. Общая конструкция
полюсного блока представлена на рисунке 2.
4.3. Включение и отключение рубильника ВНК
производится с помощью фронтальной руко-
ятки, устанавливаемой либо непосредственно
на аппарат, либо на дверцу шкафа при помощи
переходника. Фронтальная рукоятка приводит в
движение вал управления, на котором закрепле-
ны кулачковый механизм с пружинами механиз-
ма мгновенного действия и зубчатая передача,
перемещающая ось управления с шестернями.
Скорость срабатывания механизма не зависит
от скорости движения руки оператора (компен-
сируется пружинами механизма мгновенного
действия). Это обеспечивает мгновенное и одно-
временное замыкание контактов всех полюсов.
Конструкция блока управления рубильника ВНК
представлена на рисунке 3.
4.1. Рубильник ВНК состоит из полюсных блоков
и блока управления, стянутых болтами и сооб-
щающихся между собой при помощи зубчатых
шестерней. Общая конструкция рубильника ВНК
представлена на рисунке 1.

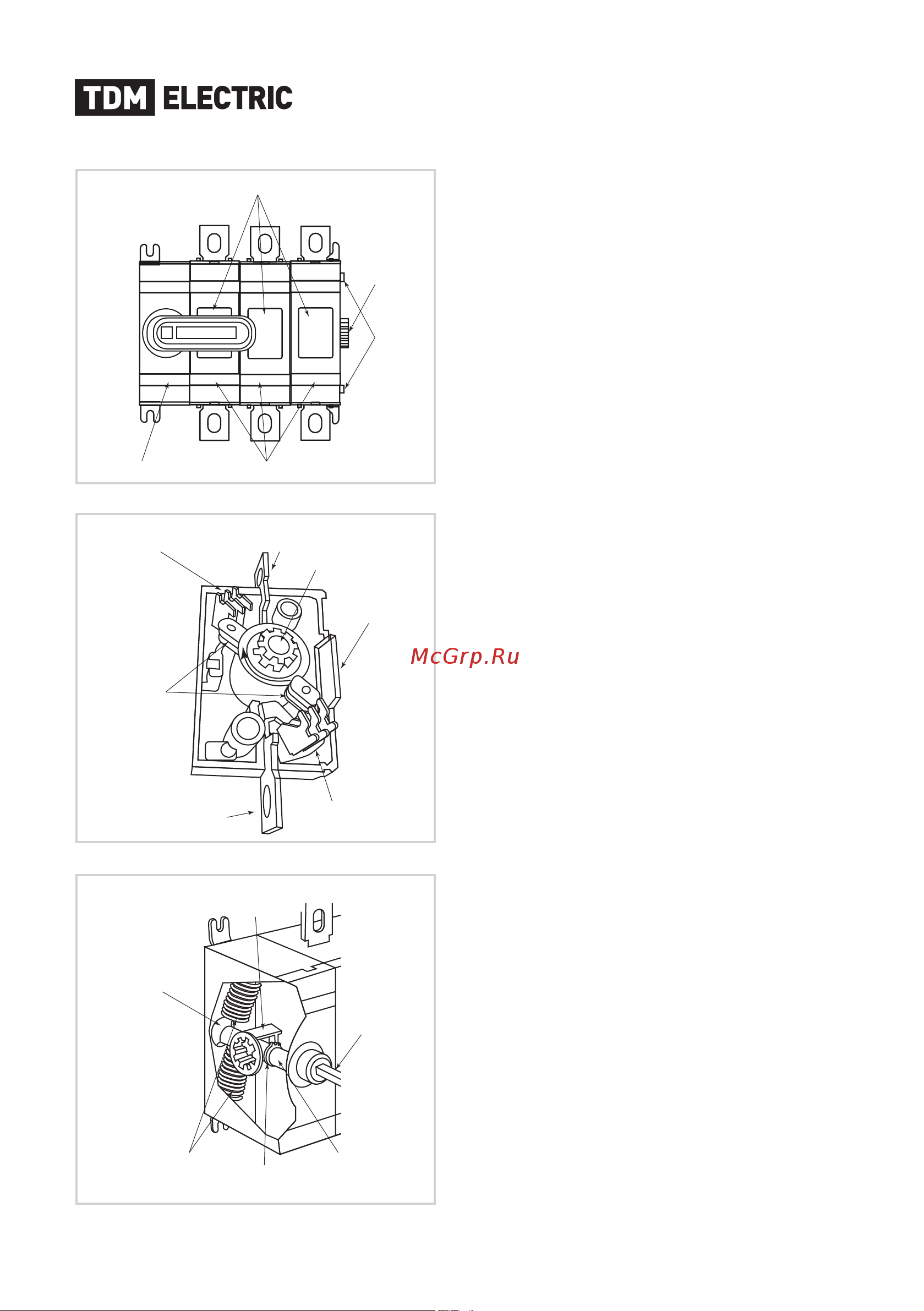

Рисунок 1. Общая конструкция рубильника ВНК
Рисунок 2. Конструкция полюсного блока
Рисунок 3. Конструкция блока управления
