2

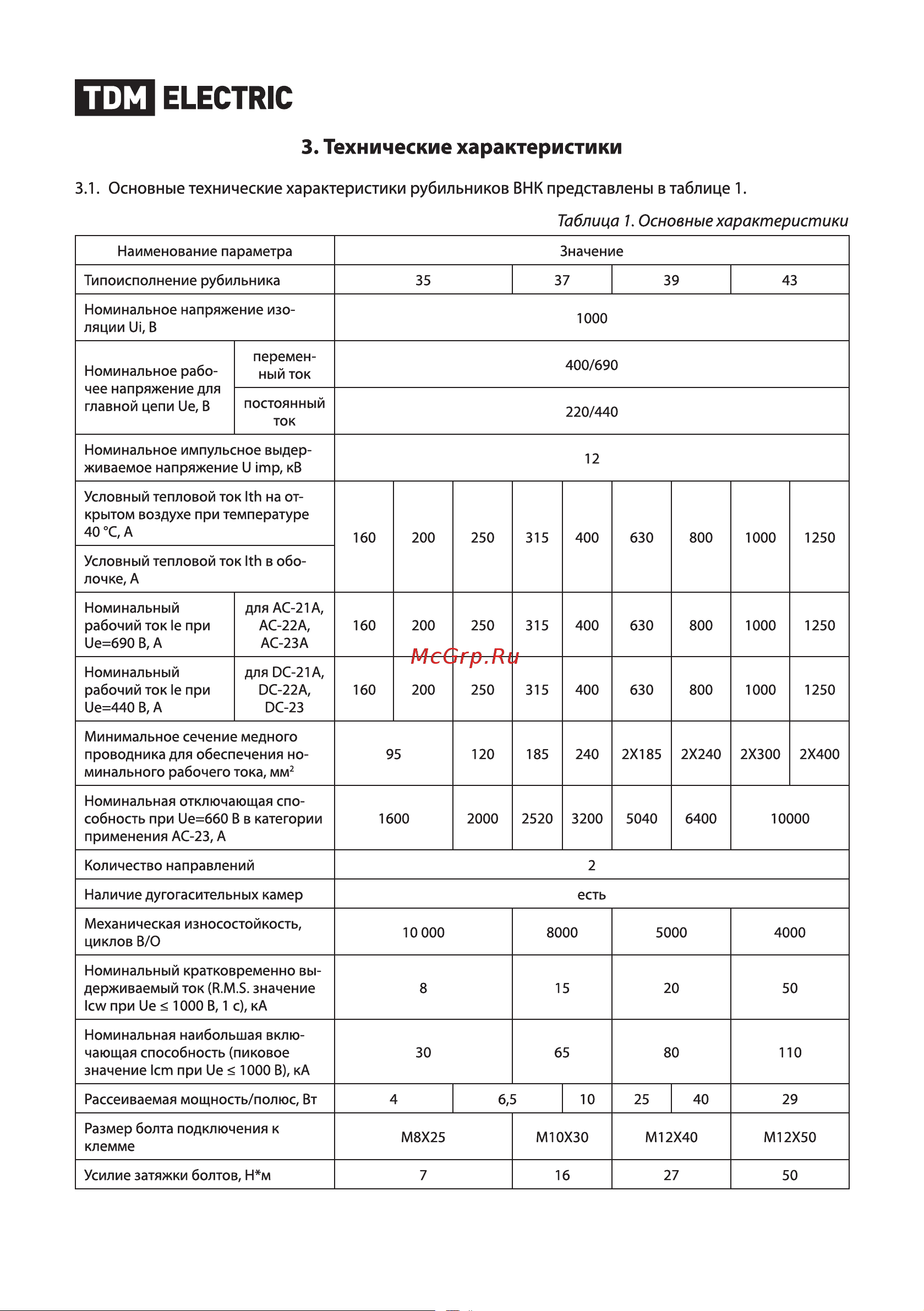

3. Технические характеристики
3.1. Основные технические характеристики рубильников ВНК представлены в таблице 1.
Таблица 1. Основные характеристики
Наименование параметра Значение
Типоисполнение рубильника 35 37 39 43
Номинальное напряжение изо-
ляции Ui, В
1000
Номинальное рабо-
чее напряжение для
главной цепи Ue, В
перемен-
ный ток
400/690
постоянный
ток
220/440
Номинальное импульсное выдер-
живаемое напряжение U imp, кВ
12
Условный тепловой ток Ith на от-
крытом воздухе при температуре
40 °С, А
160 200 250 315 400 630 800 1000 1250
Условный тепловой ток Ith в обо-
лочке, А
Номинальный
рабочий ток Ie при
Ue=690 В, А
для АС-21А,
АС-22А,
АС-23А
160 200 250 315 400 630 800 1000 1250
Номинальный
рабочий ток Ie при
Ue=440 В, А
для DC-21А,
DC-22A,
DC-23
160 200 250 315 400 630 800 1000 1250
Минимальное сечение медного
проводника для обеспечения но-
минального рабочего тока, мм
2
95 120 185 240 2Х185 2Х240 2Х300 2Х400
Номинальная отключающая спо-
собность при Ue=660 В в категории
применения AC-23, А
1600 2000 2520 3200 5040 6400 10000
Количество направлений 2
Наличие дугогасительных камер есть
Механическая износостойкость,
циклов В/О
10 000 8000 5000 4000
Номинальный кратковременно вы-
держиваемый ток (R.M.S. значение
Icw при Uе ≤ 1000 В, 1 с), кА
8 15 20 50
Номинальная наибольшая вклю-
чающая способность (пиковое
значение Icm при Uе ≤ 1000 В), кА
30 65 80 110
Рассеиваемая мощность/полюс, Вт 4 6,5 10 25 40 29
Размер болта подключения к
клемме
М8Х25 М10Х30 М12Х40 М12Х50
Усилие затяжки болтов, Н*м 7 16 27 50
