Зубр АВД-115 [15/16] Назначение и область применения

Руководство по эксплуатации

www.zubr.ru

5. Заблокируйте пистолет клавишей 6а.

6. Отсоедините шланг высокого давления от

изделия (Рис. 17).

7. Протрите все поверхности изделия влаж-

ной чистой тканью.

ВСЕГДА выключайте двигатель изделия

ПЕРЕД отключением подачи воды в устрой-

ство. Если устройство работает без воды,

это может привести к серьезному поврежде-

нию двигателя.

НИКОГДА не отсоединяйте шланг высокого

давления от изделия, пока система находит-

ся под давлением.

Техническое

обслуживание

Перед каждым использованием производите

следующие действия:

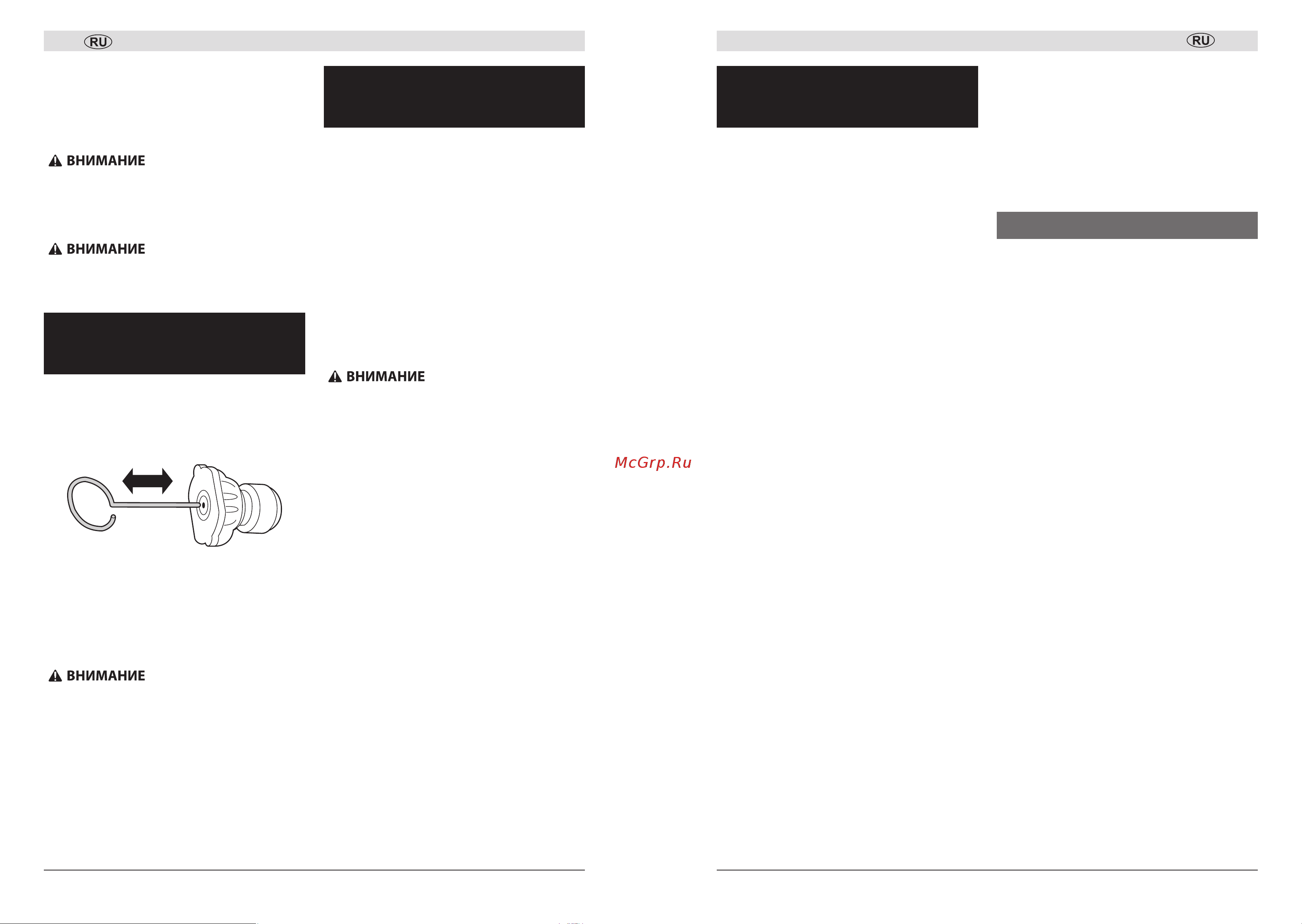

■ используя комплектную иглу, прочистите соп-

ло насадки от попавшей грязи, наросшего во-

дного камня и других попавших предметов.

Удалите оставшийся мусор путем промывки

водой через форсунку. Для этого прислоните

конец садового шланга (с проточной водой)

к концу насадки на 30- 60 секунд.

■ проверяйте чистоту фильтра для воды. При

необходимости, очистите его. При поврежде-

нии сетки или корпуса – замените.

Эксплуатация изделия без фильтра не допу-

скается.

Регулярно протирайте корпус изделия, соеди-

нительные шланги и пистолет. Работы должны

проводиться при отключенном от сети кабеле.

Изделие не требует другого специального об-

служивания.

Все иные, в том числе ремонтные, работы долж-

ны проводиться только квалифицированными

специалистами сервисных центров, с исполь-

зованием оригинальных запасных частей ЗУБР.

Рекомендации

по эксплуатации

Изделие предназначено для подключения толь-

ко к чистой холодной воде с давлением подачи

не менее 0.5 атм. НЕ ИСПОЛЬЗУЙТЕ изделие

при загрязненной воде или источнике недоста-

точного давления или расхода (менее 6 л/мин),

а также при температуре входной воды более

50 °С. НЕ ДОБАВЛЯЙТЕ моющее средство не-

посредственно во входную воду. Все это может

привести к повреждению изделия и выходу его

из строя.

Перед первым использованием и/или после

долгого перерыва в работе, подготовьте изде-

лие согласно Подготовке к работе (кроме уста-

новки распылителя пистолета 3(а), включите его

и дайте поработать 10–20 секунд без нагрузки.

Примите меры, чтобы струя воды высокого

давления не причинила вреда Вам или окру-

жающим Вас предметам.

Если в это время Вы услышите посторонний

шум, почувствуете сильную вибрацию или запах

гари, выключите изделие, выньте вилку шнура

питания из розетки и установите причину этого

явления. Не включайте изделие, прежде чем бу-

дет найдена и устранена причина неисправности.

Во избежание поражения электрическим то-

ком, а также для сохранности изделия, в цепи

питания изделия должен быть установлен авто-

матический выключатель с номинальным рабо-

чим током 16 А. Также источник электрического

питания должен включать в себя устройство

защитного отключения с током срабатывания

30 мА и временем срабатывания 30 мс или

устройство контроля цепи заземления.

Изделие должно находиться на горизонтальной

устойчивой поверхности в вертикальном поло-

жении – это является гарантией его правильной

работы и хорошей смазки всех его частей.

Включайте изделие в сеть только тогда, когда

Вы готовы к работе.

Каждый раз перед включением изделия ОБЯЗА-

ТЕЛЬНО убедитесь в том, что клавиша пистоле-

та отжата и заблокирована.

При использовании изделия расположите само

изделие и электрический кабель вне рабочей

зоны.

www.zubr.ru

Мойка высокого давления

Назначение

и область применения

Мойка высокого давления ЗУБР (далее – изде-

лие) предназначен для образования струи воды

высокого давления, используемой для мойки

автомобилей, велосипедов и другой колесной

техники, садового инвентаря, наружных стен и

уличных покрытий.

Внимательно изучите настоящее руководство

по эксплуатации, в том числе раздел «Руковод-

ство по безопасности» и Приложение «Общие

инструкции по безопасности». Только так Вы

сможете научиться правильно обращаться с из-

делием и избежите ошибок и опасных ситуаций.

Изделие предназначено для работ вне поме-

щений в районах с умеренным климатом с ха-

рактерной температурой от +3 до +40 °С, отно-

сительной влажностью воздуха не более 80%,

отсутствием прямого воздействия атмосферных

осадков и чрезмерной запыленности воздуха.

Изделие соответствует требованиям Техниче-

ских регламентов Таможенного союза:

■ ТР ТС 004/2011 «О безопасности низковольт-

ного оборудования»;

■ ТР ТС 020/2011 «Электромагнитная совме-

стимость технических средств»;

■ ТР ЕАЭС 037/2016 «Об ограничениях приме-

нения опасных веществ в изделиях электро-

техники и радиоэлектроники».

Настоящее руководство содержит самые пол-

ные сведения и требования, необходимые и до-

статочные для надежной, эффективной и без-

опасной эксплуатации изделия.

В связи с продолжением работы по усовер-

шенствованию изделия, изготовитель оставля-

ет за собой право вносить в его конструкцию

незначительные изменения, не отраженные в

настоящем руководстве и не влияющие на эф-

фективную и безопасную работу изделия. Акту-

альное руководство по эксплуатации смотрите

на сайте zubr.ru.

К эксплуатации изделия допускаются толь-

ко лица, достигшие совершеннолетия;

имеющие навыки и/или представление о

принципах работы и оперирования издели-

ем, а также изучившим эксплуатационную

документацию; находящиеся в трезвом

состоянии; не под действием лекарств,

вызывающих сонливость и/или снижение

концентрации внимания; не имеющие за-

болеваний, вызывающих подобные состо-

яния, а также иных противопоказаний для

работы с машинами.

Все ремонтные работы должны проводить-

ся только квалифицированными специали-

стами сервисных центров, с использовани-

ем оригинальных запасных частей ЗУБР.

Сборка изделия

Соберите изделие, для чего:

■ Установите рукоятку (только для АВД-160,

АВД-180), закрепив ее винтами (Рис. 1).

■ Снимите заглушку с выходного соединитель-

но разъема 8 и подсоедините к нему шланг

высокого давления, КРЕПКО закрутив гайку

разъема (Рис. 2).

■ Подсоедините к пистолету 6 струйную трубку 7,

установив конец трубки в соединитель писто-

лета и повернув до упора (Рис. 3).

■ Установите необходимую насадку на собран-

ный пистолет, для чего нажмите кнопку фик-

сации на струйной трубке, установите насад-

ки и отпустите кнопку (Рис. 4).

■ Установите ручку барабана для шланга в ра-

бочее положение (Рис. 5).

■ Подсоедините собранный пистолет к шлангу

высокого давления, для чего оттяните фикса-

тор 6б, вставьте разъем шланга в ответный

соединитель пистолета и утопите фиксатор.

■ Снимите заглушку с входного соединитель-

ного разъема 1, расположенного с обратной

стороны изделия, убедитесь в наличии филь-

трующей сетки на входе и отсутствии ее за-

грязнения.

■ Установите на входной соединительный

разъем 1 фильтр тонкой очистки 11 (Рис. 7).

ПРИМЕЧАНИЕ! Во избежание повреждений

изделия от загрязнений в воде обязательно

устанавливайте фильтр 11. На неисправности,

вызванные отсутствием фильтра на входе,

условия гарантии не распространяются.

■ Подсоедините шланг подачи воды от источ-

ника с давлением не более 4 Атм (0.4 МПа).

Рекомендуется использовать шланг диаме-

тром 3/4" (Рис. 8). Присоединительный разъ-
