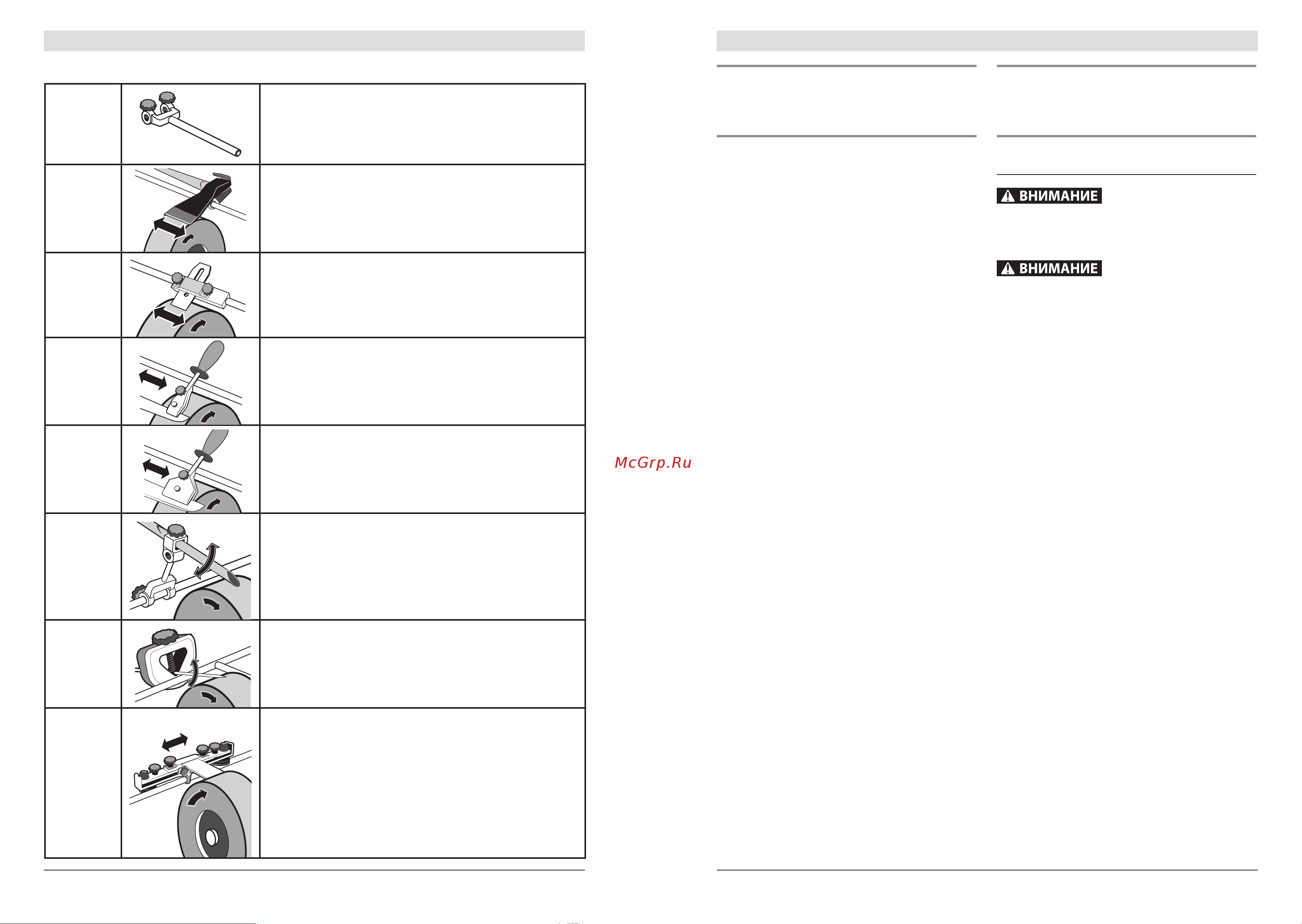

ППС-001

Аксессуар для ручной заточки инструмента предназначен для ис-

пользования боковых кромок шлифовального круга. ППС-001 уста-

навливается на направляющую 7 и фиксируется двумя винтами.

ППС-002

Аксессуар для заточки топоров предназначен для удержания

кромки топора под выставленным углом, что гарантирует каче-

ственную заточку. Установка ППС-002 осуществляется установ-

кой на штангу 7.

ППС-003

Аксессуар для доводки столярного инструмента и ножей предна-

значен для поддержания остроты неширокого инструмента, имею-

щего прямую режущую кромку.

Установите ППС-003 на направляющую 7, выставьте необходимый

угол, зафиксируйте обрабатываемый инструмент винтами. И на-

чинайте обработку водя режущим профилем по шлифовальному

кругу из стороны в сторону.

ППС-004

Аксессуар предназначен для повышения качества заточки ножей

с лезвием до 10 см. Вставьте затачиваемый нож в ППС-004, вы-

ставьте необходимый угол заточи и зафиксируйте нож винтом. И

начинайте обработку водя режущим профилем по шлифовальному

кругу используя ППС-004 как ограничивающий упор.

ППС-005

Аксессуар предназначен для повышения качества заточки ножей

с лезвием свыше 10 см. Вставьте затачиваемый нож в ППС-005,

выставьте необходимый угол заточи и зафиксируйте нож винтом.

И начинайте обработку водя режущим профилем по шлифоваль-

ному кругу используя ППС-005 как ограничивающий упор.

ППС-006

Аксессуар для заточки овальных стамесок с конусным и полукру-

глым жалом предназначен для поддержания остроты инструмента

с указанным профилем рабочей кромки.

Для этого установите опорную площадку ППС-006 на направля-

ющую 7. Вставьте обрабатываемую деталь в тело ППС-06, затем

установите ножку ППС-006 на основание и выставьте угол заточки,

изменив угол опорной ножки или согласно раздела подготовка к

работе. зафиксируйте деталь винтом. И начинайте обработку водя

режущим профилем по шлифовальному кругу.

ППС-007

Аксессуар для заточки стамесок с полукруглой и V-образной режу-

щей кромкой для поддержания остроты инструмента с указанным

профилем рабочей кромки.

Вставьте обрабатываемый инструмент в тело ППС-007, выставьте

необходимый угол и зафиксируйте винтом. И начинайте обработку

водя режущим профилем по шлифовальному кругу используя

ППС-007 как ограничивающий упор.

ППС-008

Аксессуар для заточки строгальных ножей с шириной лезвия до 76

мм предназначен для поддержания расходного материала стро-

гальных инструментов в надлежащем состоянии.

Для заточки детали необходимо вставить деталь в верхние за-

жимы ППС-008. Установить ППС-008 на направляющую 7. Вин-

том №5 мы фиксируем ширину заготовки в зажиме. Пара винтов

№1 служит для фиксации заготовки в ППС-008. Плотность при-

жима и угол можно регулировать вылетом направляющей или вы-

летом детали из зажимов ППС-008. Пара винтов №2 отвечает за

ослабление подвижной площадки. Пара винтов №3 отвечает за

угол прилегания кромки к плоскости шлифовального круга. Далее

производится заточка перемещением детали из стороны в сто-

рону по шлифовальному кругу.

Приложение 1

Шлифовально-полировальный станок

www.zubr.ru

Назначение

и область применения

Шлифовально- полировальный станок ЗУБР пред-

назначен для мокрого шлифования и полировки

металлических заготовок и инструмента.

Внимательно изучите настоящее руководство по

эксплуатации, в том числе раздел «Инструкции

по безопасности» и Приложение «Основные

инструкции по безопасности». Только так Вы

сможете научиться правильно обращаться с из-

делием и избежите ошибок и опасных ситуаций.

Для использования в районах с умеренным клима-

том, характерной температурой от +5 до +40 °С, от-

носительной влажностью воздуха не более 80%,

отсутствием прямого воздействия атмосферных

осадков и чрезмерной запыленности воздуха.

Соответствует требованиям:

■ ТР ТС 010/2011 «О безопасности машин и

оборудования».

■ ТР ТС 004/2011 «О безопасности низковольт-

ного оборудования»

■ ТР ТС 020/2011 «Электромагнитная совме-

стимость технических средств»

Рекомендуемый номинальный режим работы из-

делия S1 по ГОСТ 183-74. Длительный беспрерыв-

ный рабочий период, во время которого двигатель

нагревается до установившейся температуры.

В связи с продолжением работы по усовершен-

ствованию изделия, изготовитель оставляет за

собой право вносить в его конструкцию незна-

чительные изменения, не отраженные в настоя-

щем руководстве и не влияющие на эффектив-

ную и безопасную работу изделия.

К эксплуатации изделия допускаются только

лица, достигшие совершеннолетия; имеющие

навыки и/или представление о принципах

работы и оперирования изделием; находя-

щиеся в трезвом состоянии; не под действи-

ем лекарств, вызывающих сонливость и/или

снижение концентрации внимания; не имею-

щие заболеваний, вызывающих подобные со-

стояния, а также иных противопоказаний для

работы с машинами.

Все ремонтные работы должны проводиться

только квалифицированными специалистами

сервисных центров, с использованием ориги-

нальных запасных частей ЗУБР.

Инструкции

по применению

Сборка

Все работы по сборке, настройке и замене

элементов производите ТОЛЬКО при отклю-

ченном от сети изделии.

После распаковки изделия необходимо из-

влечь транспортировочную вставку из кор-

пуса устройства.

Снятие/ установка

шлифовального круга 2 (Рис. 1)

ПРИМЕЧАНИЕ!

При замене круга используйте

защитные средства (например, рукавицы).

■ Снимите емкость для принудительного

охлаждения 1.

■ Удерживая шлифовальный круг 6 рукой от-

крутите ключом (в комплект не входит) гайку

удерживающую его по часовой стрелке.

■ Снимите шлифовальный круг с оси и замени-

те его на новый.

■ Сборку производите в обратном порядке.

ПРИМЕЧАНИЕ! По мере износа шлифовального

круга необходимо изменить положение емкости 1

(см Рис. 2) для обеспечения требуемого охлаж-

дения и смачивания рабочих поверхностей.

Установка / замена

полировального круга (Рис. 3)

При повреждении или сильном износе кожаного

полировального круга 7, потребуется его замена.

Для этого открутите прижимную гайку и за-

мените повреждённый/ изношенный кожаный

круг на новый.

ПРИМЕЧАНИЕ! Обратите внимание, что 3 на-

правляющих штифта должны войти в посадоч-

ные места на фрикционном диске, крепко за-

крутите прижимную гайку.

ПРИМЕЧАНИЕ! Если кожаный полировальный

круг вращается с биением, прокрутите его до

следующих посадочных мест под штифты.
