Проектор DLP—Руководство для пользователя
— 4 —

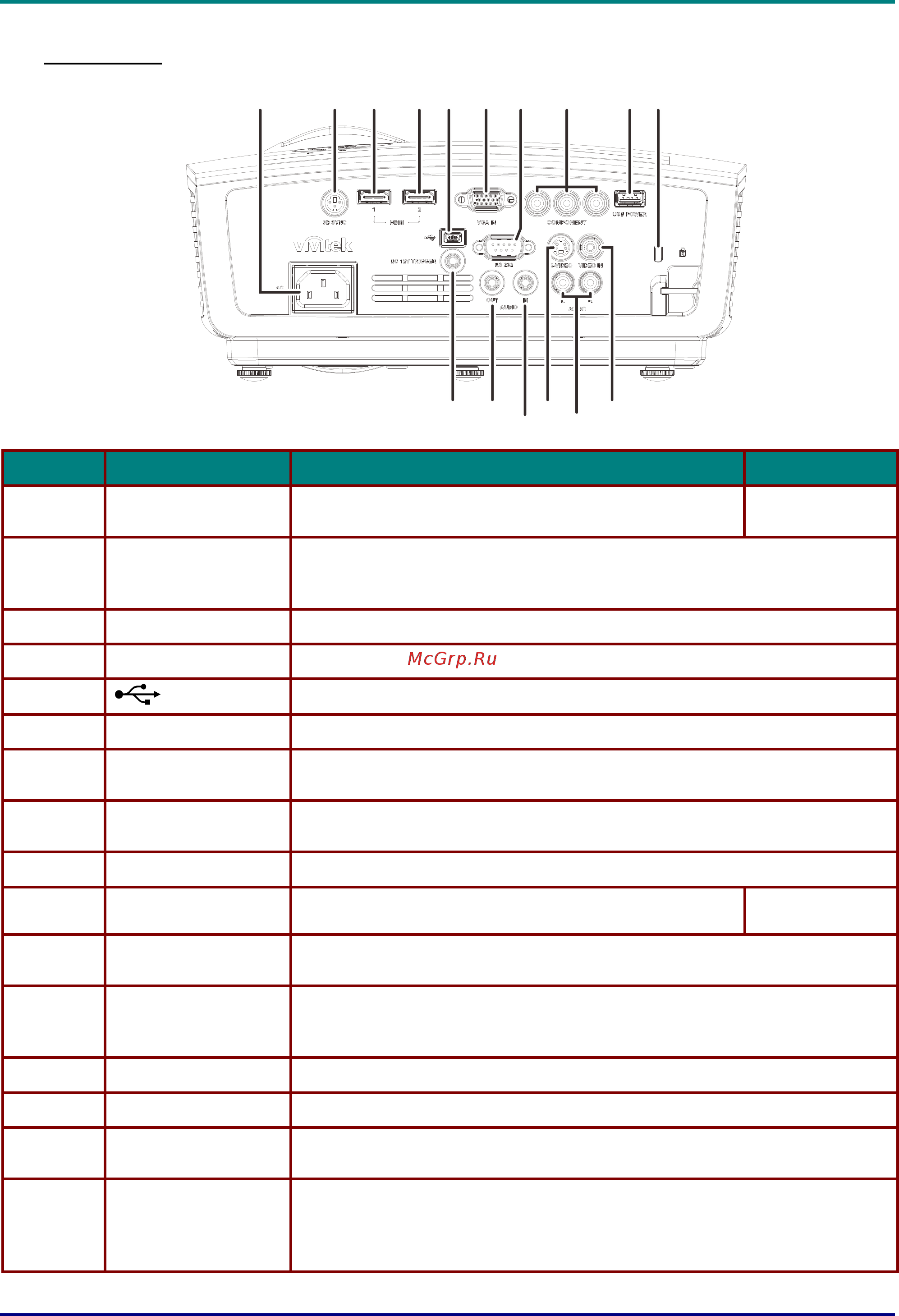

Вид сзади
12
10
3
45 6 7 8 9
11
12
13
14
1516
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТР.
1.
Вход питания
переменного тока
Подключение СЕТЕВОГО кабеля
11
2.
3D SYNC
Подключение ИК-передатчика 3D-очков
(Примечание: Только для 3D-очков с ИК-передатчиком компании
Vivitek)
3.
HDMI 1 Подключение кабеля HDMI от устройства HDMI
4.
HDMI 2 Подключение кабеля HDMI от устройства HDMI
5.
(USB)
Подключение КАБЕЛЯ USB от компьютера
6.
VGA IN Подключение КАБЕЛЯ RGB от компьютера
7.
RS-232C
Подключение кабеля с последовательным портом RS-232 пульта
дистанционного управления
8.
COMPONENT
(Компонентный)
Подключение компонентного кабеля от устройства – источника
компонентного сигнала
9.
ПИТАНИЕ USB Для зарядки через USB используется адаптер DC 5V
10.
Замок Kensington
Защита постоянного компонента с помощью системы
замка Kensington®
39
11.
VIDEO IN
Этот вход служит для подключения КАБЕЛЯ
композитноговидеосигнала от видеоустройства
12.
AUDIO IN (L и R)
(Аудиовход, левый
и правый каналы)
Подключение ЗВУКОВЫХ кабелей от устройства – источника звука
13.
S-VIDEO Подключение КАБЕЛЯ S-Video от видеоустройства
14.
AUDIO IN Подключение кабеля АУДИО от устройства–источника звука
15.
AUDIO OUT
(Аудиовыход)
Этот выход служит для подключения кабеля АУДИО к усилителю
звука
16.
DC 12V TRIGGER
В случае подключения к этому выходу проекционного экрана
посредством специального кабеля (приобретается отдельно) при
включении проектора экран раскрывается автоматически. При
выключении проектора экран сворачивается (см. примечание ниже).
