Benq W1080ST [29/61] Настройка проецируемого изображения
![Benq W1080ST [29/61] Настройка проецируемого изображения](/views2/1097461/page29/bg1d.png)
29
Использование проектора
Настройка проецируемого изображения

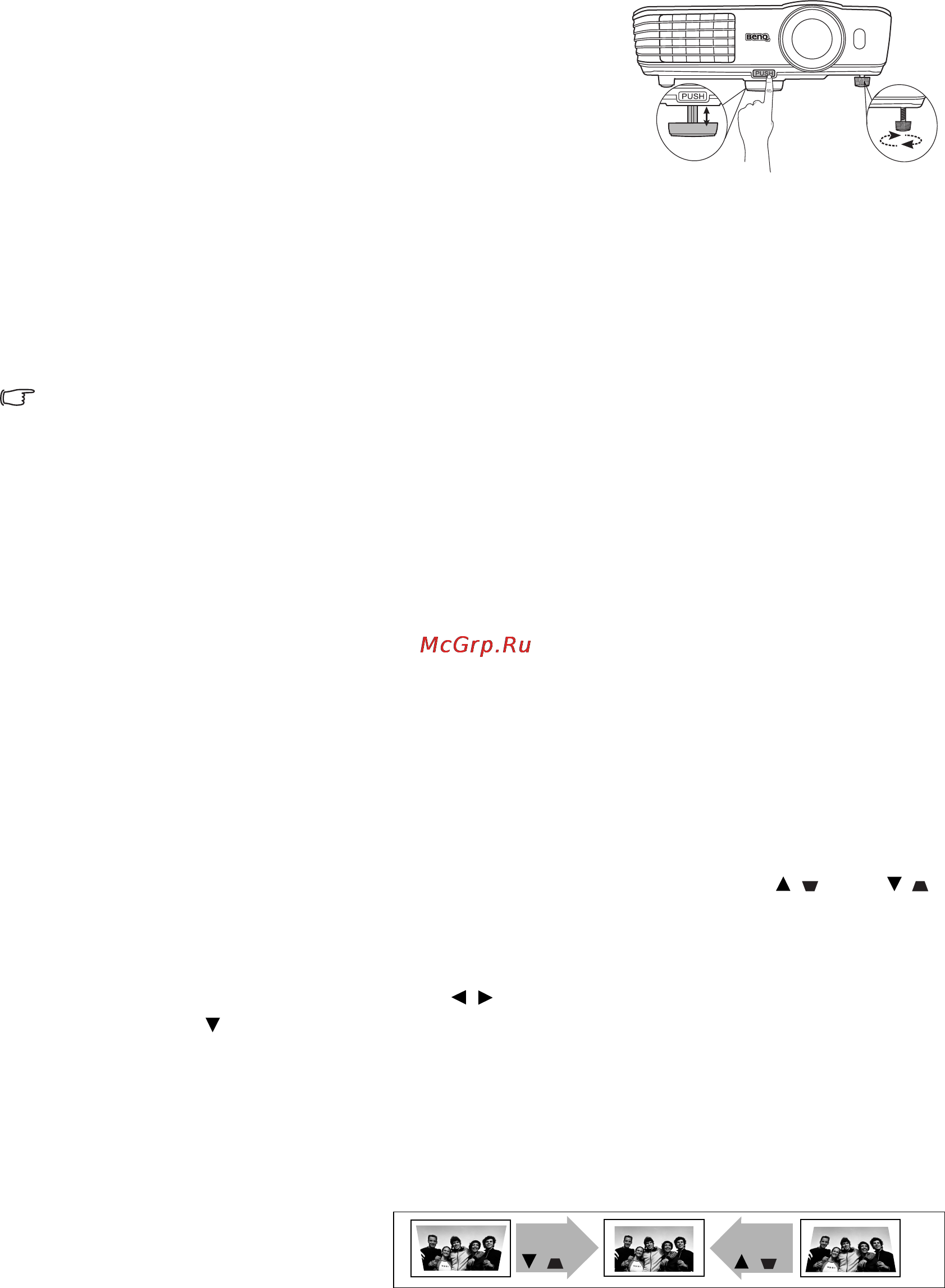

Регулировка угла проецирования
Проектор оснащен 1 быстро выдвигающейся регулирующей
ножкой и 1 задней регулирующей ножкой. С помощью этих
ножек осуществляется регулировка линии проецирования
по высоте и углу. Для регулировки проектора:
1. Нажмите кнопку быстро выдвигающейся ножки и
поднимите переднюю часть проектора. Добившись
надлежащего положения изображения, отпустите кнопку быстро выдвигающейся
ножки, чтобы зафиксировать ножку в соответствующем положении.
2. Дл
я
точной регулировки горизонтального угла проецирования используйте заднюю
регулирующую ножку.
Чтобы убрать ножку, нажмите кнопку быстро выдвигающейся ножки, удерживая поднятую
переднюю часть проектора, а затем медленно опустите проектор. Завинтите заднюю
регулирующую ножку в обратном направлении.
Если луч проектора направлен не перпендикулярно экрану, то изображение проецируется с
трапецеидальным искажением по вертикали. О коррекции этого искажения см. "Коррекция
искажения изображения" на стр.29.
Коррекция искажения изображения
Трапецеидальное искажение возникает, если луч проектора не перпендикулярен экрану;
при этом проецируемое изображение имеет форму трапеции и может выглядеть
следующим образом:
• Две стороны параллельны (левая и правая или верхняя и нижняя), но одна из них
заметно шире.
• Параллельные стороны отсутствуют.
Чтобы скорректировать форму изображения, выполните следующие действия.
1. Отрегулируйте угол проецирования. Переместит
е проек
тор так, чтобы он находился
напротив центра экрана, а центр объектива находился на уровне нижнего или верхнего
края экрана.
2. Если устранить искажение или расположить проектор как описано выше не удается,
нужно скорректировать изображение вручную.
• На пульте или проекторе
i. Нажмите одну из кнопок перемещения/коррекции трапеции (Вверх /, Вниз /)
для от
ображения стр
аницы Трапецеидальность.
ii. Затем выполните действия, описанные в шаге iii.
• Экранное меню
i. Нажмите MENU/EXIT и кнопками / выберите менюПоказать.
ii. Кнопкой выберите Трапецеидальность и нажмите MODE/ENTER. Отобразится
страница коррекции трапецеидальности.
iii. Нажмите кнопку, значок трапеции на которой соответствует форме проецируемого
изображения. Нажимая эту или другие кнопки добейтесь нужной формы изображения.
Значения в нижней
части страницы при нажатии кнопок изменяются.
При достижении максимального или минимального значения, форма изображения
перестает изменяться при нажатии кнопки. Дальнейшее изменение изображения в
этом направлении становится невозможным.
2
1
Нажмите
/ .
Нажмите
/ .
