Руководство по безопасности
` домкрат является исключительно подъемным механизмом. Не пере-
мещайте груз при помощи домкрата. Если Вам необходимо переме-
стить груз, используйте специализированное оборудование;
` домкрат предназначен для использования на твердых ровных по-
верхностях, которые способны выдержать массу груза. Использова-
ние домкрата на неровной поверхности может стать причиной не-
устойчивости оборудования и опрокидывания груза;
` не превышайте грузоподъемность домкрата;
` при использовании домкрата для обслуживания автомобиля на
опорную чашку следует устанавливать резиновую прокладку или де-
ревянный брусок;
` не используйте домкрат для удержания груза на весу;
` при работе с грузом используйте страховочные приспособления
(башмаки, стойки);
` будьте осторожны во время подъема и опускания груза. Не увели-
чивайте массу груза во время подъема. Не опускайте груз слишком
быстро и не останавливайтесь на середине подъема;
` при поднятии автомобиля всегда подкладывайте «башмаки» под ко-
лесо, которое находится по диагонали от поднимаемого, для предот-
вращения смещения груза;
` подкатывайте домкрат только к тем точкам транспортного средства,
которые специально предусмотрены для этого производителем;
` не используйте изделие при наличии видимых механических повреж-
дений, которые могут привести к травмам персонала и/или нанести
ущерб имуществу;
` запрещается нарушать заводские регулировки предохранительного
клапана;
` не вносите изменения в конструкцию домкрата;
` все ремонтные работы должны проводиться только специалистами
сервисных центров;
` несоблюдение данных требований может стать причиной несчаст-
ного случая и/или нанесения ущерба имуществу.
Рекомендации по хранению,
транспортировке и утилизации
1. Транспортировка должна осуществляться в отгрузочной таре.
2. Содержите домкрат в чистоте. Избегайте воздействия влаги. При по-
падании влаги тщательно протрите сухой гладкой тканью все детали
домкрата.
3. При хранении домкрат должен быть опущен, в противном случае
происходит испарение смазки, что может привести к коррозии и не-
правильной работе домкрата.
4. Запрещено утилизировать вместе с бытовыми отходами.
Порядок работы
Перед началом эксплуатации
1. Убедитесь в отсутствии: видимых механи-
ческих повреждений корпуса и рукоятки, по-
теков гидравлической жидкости, поврежден-
ных, плохо закрепленных или отсутствующих
частей.
2. Установите рукоятку на перепускной кла-
пан (10). Вращая рукоятку против часовой
стрелки, откройте перепускной клапан.
3. Переставьте рукоятку в отверстие крон-
штейна (9). Несколько раз покачайте руко-
ятку для удаления воздуха из гидросистемы.
4. Закройте перепускной клапан (вращая рукоятку по часовой стрелке).
Подъем груза
1. Установите домкрат на ровную твердую поверхность.
2. Установите домкрат под груз таким образом, чтобы опорная чашка (5)
приняла нагрузку по центру.
Примечания:
` при подъеме автомобиля устанавливайте домкрат под точку подхвата
автомобиля, рекомендованную автопроизводителем (см. руководство
по использованию транспортного средства).
3. Вставьте рукоятку в отверстие кронштейна. Качая рукоятку вверх-вниз
либо нажимая на педаль, поднимите груз на необходимую высоту.
4. После поднятия используйте специальные подставки для удержания
груза в течение работы.
Опускание груза
1. Приподнимите груз на высоту, достаточную для беспрепятственного
удаления подставок. Уберите подставки.
2. Переставьте рукоятку на перепускной клапан. Медленно вращая ру-
коятку против часовой стрелки, откройте перепускной клапан. Груз
начнет плавно опускаться. Учитывайте, что скорость опускания груза
зависит от степени открытия перепускного клапана.
Поворачивайте рукоятку медленно для предотвращения
резкого падения груза.
3. Когда груз полностью опустится, убедитесь, что опорная чашка также
опустилась и не мешает извлечь домкрат из-под груза.
Техническое обслуживание
Не допускается замена рабочей жидкости и смазка частей
домкрата, находящегося под нагрузкой.
Периодическое техническое обслуживание
Проверяйте домкрат 1 раз в три месяца. При необходимости добав-
ляйте масло и удаляйте воздух из гидравлической системы. Периодиче-
ски смазывайте маслом для смазки все подвижные детали.
Замена или добавление рабочей жидкости
1. Убедитесь, что перепускной клапан открыт, и опорная чашка полно-
стью опущена.
2. Установите рукоятку в отверстие кронштейна и отклоните кронштейн
в горизонтальное положение.
3. Cнимите кожух (8), закрывающий силовой цилиндр гидравлической
системы (11).
4. Протрите чистой хлопчатобумажной тканью поверхность силового ци-
линдра около масляного резервуара.
5. Извлеките резиновую заглушку из емкости, которая конструктивно со-
вмещена с силовым цилиндром в одном корпусе.
6. Установите воронку в заливную горловину емкости и залейте рабо-
чую жидкость. Не допускайте переливания емкости.
Используйте только специальное индустриальное масло И20
для гидравлических систем.
7. Извлеките воронку из заливной горловины.
8. Очистите систему от воздуха, как будет описано ниже
(см. «Удаление воздуха из системы»).
9. Верните кронштейн в горизонтальное положение и установите
на место заглушку, используя шлицевую отвертку.
10. Удалите хлопчатобумажной тканью излишки рабочей жидкости
с поверхности домкрата.
11. Установите кожух на место.
Для лучшей работы и длительного срока службы полностью заменяйте
масло не реже одного раза в год.
Удаление воздуха из системы
1. Протрите чистой хлопчатобумажной тканью поверхность силового ци-
линдра около масляного резервуара.
2. Установите рукоятку в отверстие кронштейна.
3. Убедитесь, что перепускной клапан открыт, и опорная чашка полно-
стью опущена.
4. Извлеките резиновую заглушку из емкости.
5. Несколько раз покачайте рукоятку для удаления воздуха из гидро-
системы домкрата.
6. Закройте перепускной клапан, установите заглушку на место.
Если эффективность работы домкрата по-прежнему низка, то повторите
процедуру удаления воздуха еще раз.
Комплектация
Домкрат гидравлический в сборе 1 шт.
Рукоятка составная 1 шт.
Руководство по эксплуатации 1 экз.

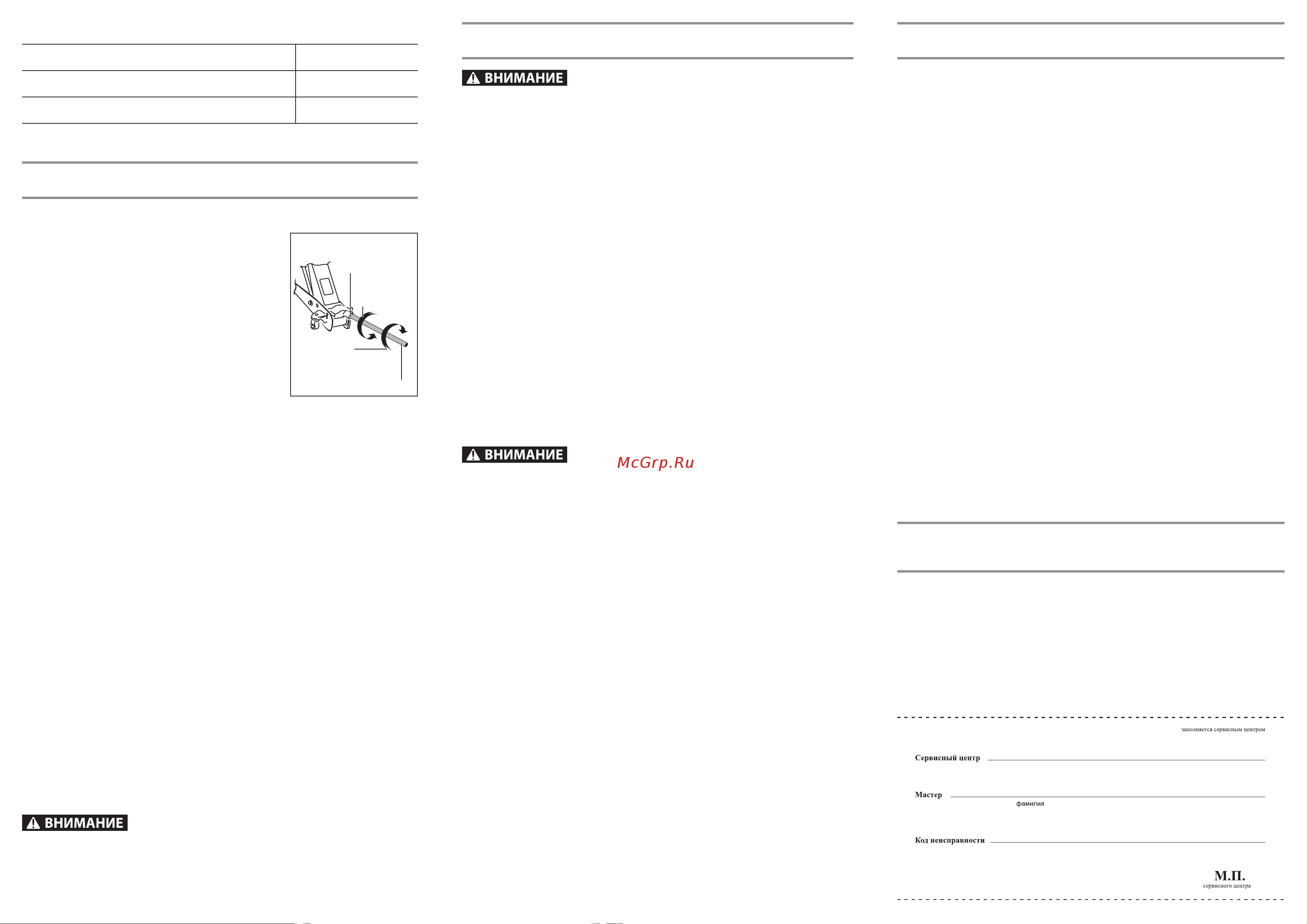

Отверстие
кронштейна
Закрытие
регулируемого
дросселя
Открытие
регулируемого
дросселя
Рукоятка
Рис. 1
