1

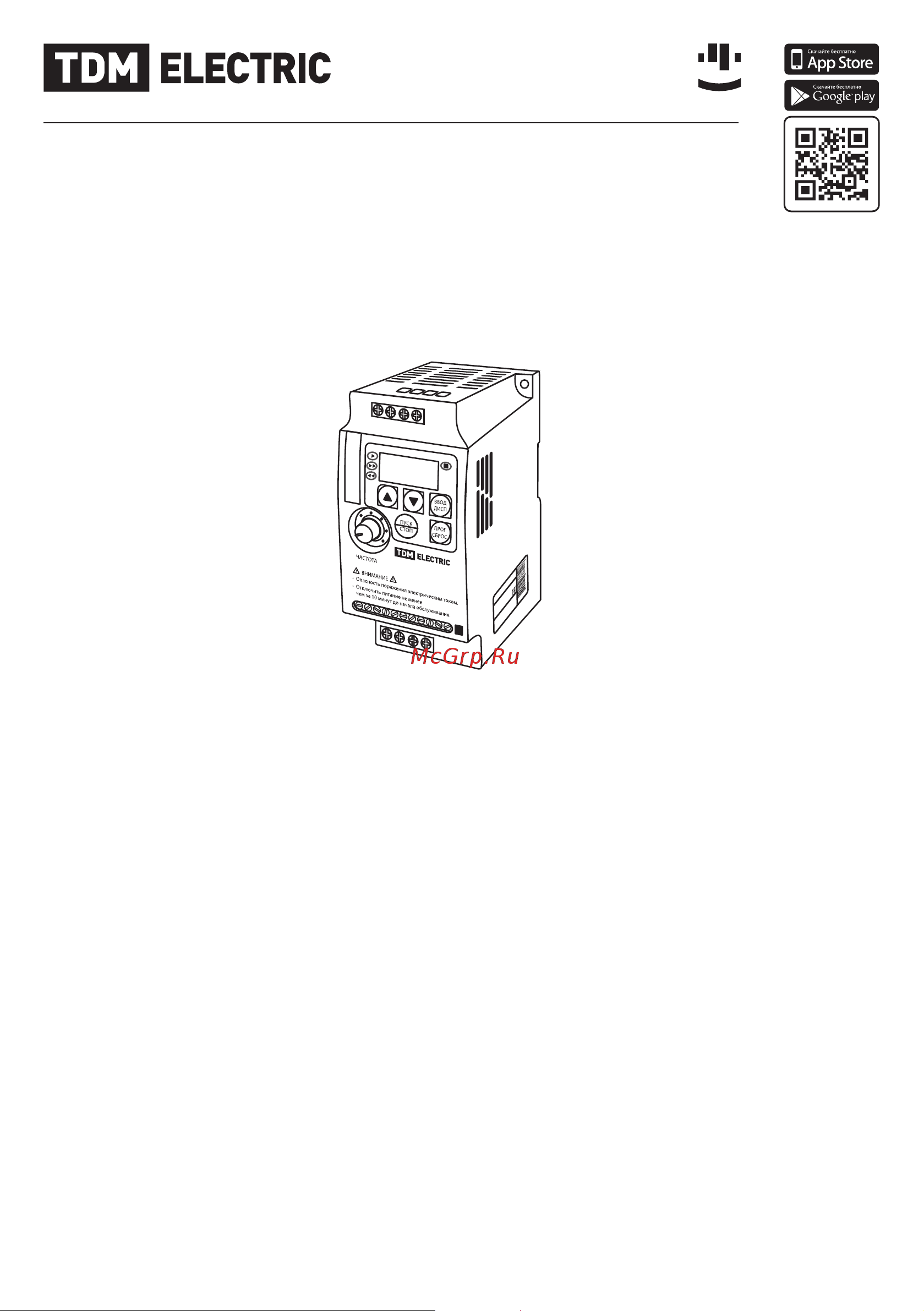

Преобразователи частоты серии ПЧ
(Арт.: SQ0749-0001–SQ0749-0006)
Руководство по эксплуатации. Паспорт
1. Назначение и область применения
1.1. Преобразователи частоты серии ПЧ (далее –
преобразователи) служат для плавного регулиро-
вания скорости асинхронных электродвигателей за
счет преобразования переменного тока (напряже-
ния) одной частоты в переменный ток (напряжение)
другой частоты.
1.2. В преобразователях используется двойное
преобразование электрической энергии: входное
синусоидальное напряжение с постоянной ампли-
тудой и частотой выпрямляется, фильтруется и сгла-
живается, а затем вновь преобразуется инвертором
в переменное напряжение изменяемой частоты и
амплитуды.
1.3. Преобразователи предназначены для эксплу-
атации в однофазных и трехфазных сетях перемен-
ного тока напряжением 230/380 В и частотой 50 Гц.
1.4. Преобразователи применяются для регулиро-
вания скорости вращения:
• насосов горячей и холодной воды в системах водо-
и теплоснабжения;
• вспомогательного оборудования котельных, ТЭС,
ТЭЦ и котлоагрегатов;
• песковых и пульповых насосов в технологических
линиях обогатительных фабрик;
• рольгангов, конвейеров, транспортеров и других
транспортных средств;
• дозаторов и питателей;
• лифтового оборудования;
• дробилок, мельниц, мешалок, экструдеров;
• центрифуг различных типов;
• линий производства пленки, картона и других лен-
точных материалов;
• оборудования прокатных станов и других метал-
лургических агрегатов;
• приводов буровых станков, электробуров, бурово-
го оборудования;
• электроприводов станочного оборудования;
• высокооборотных механизмов (шпинделей шли-
фовальных станков и т. п.);
• экскаваторного оборудования;
• кранового оборудования;
• механизмов силовых манипуляторов и т. п.
1.5. Преобразователи предназначены для исполь-
зования внутри помещений, где температура не
опускается ниже –10 °С.
1.6. При эксплуатации преобразователей в пыльных
и влажных помещениях их необходимо помещать
вэлектрические шкафы с требуемой степенью защиты.
Преобразователь частоты
модель: ПЧ-01H50
Вход: 1 PH 220 V 50 Hz
Выход: 3 PH 0-220 V
7,0 A 1,5 kW/2 НР
SQ0749-0002
Произведено по заказу и под контролем TDM ELECTRIC
на заводе Вэньчжоу Рокгранд Трэйд Кампани, Лтд.,
Китай, г. Вэньчжоу, ул. Шифу, здание "Синьи", оф. А1501
117405, РФ, г. Москва, ул. Дорожная, д. 60 Б
Тел.: +7 (495) 727-32-14, +7 (495) 640-32-14;
Беспл. тел.: 8 (800) 700-63-26 (РФ); info@tdme.ru
4 690259 377228
A
V
ПРОГ
ВВОД ПУСК
ПУСК
ПАНЕЛЬ
ПУЛЬТ
ВПЕРЕД
НАЗАД
НАСТР
НЕИСПР
МУЛЬТ
СТОП
СБРОС
НZ
Преобразователь частоты
модель: ПЧ-04T00
SQ0749-0007
Произведено по заказу и под контролем TDM ELECTRIC
на заводе Вэньчжоу Рокгранд Трэйд Кампани, Лтд.,
Китай, г. Вэньчжоу, ул. Шифу, здание "Синьи", оф. А1501
117405, РФ, г. Москва, ул. Дорожная, д. 60 Б
Тел.: +7 (495) 727-32-14, +7 (495) 640-32-14;
Беспл. тел.: 8 (800) 700-63-26 (РФ); info@tdme.ru
Вход: 3 PH 380 V 50 HZ
Выход: 3 PH 0-380 V 0,1-300 HZ
9 A 3,7 kW
Перегрузка 120 % в течение 60 с
4 690259 377327
ВНИМАНИЕ
• Опасность поражения электрическим током.
• Отключить питание не менее
чем за 10 минут до начала обслуживания.
!
