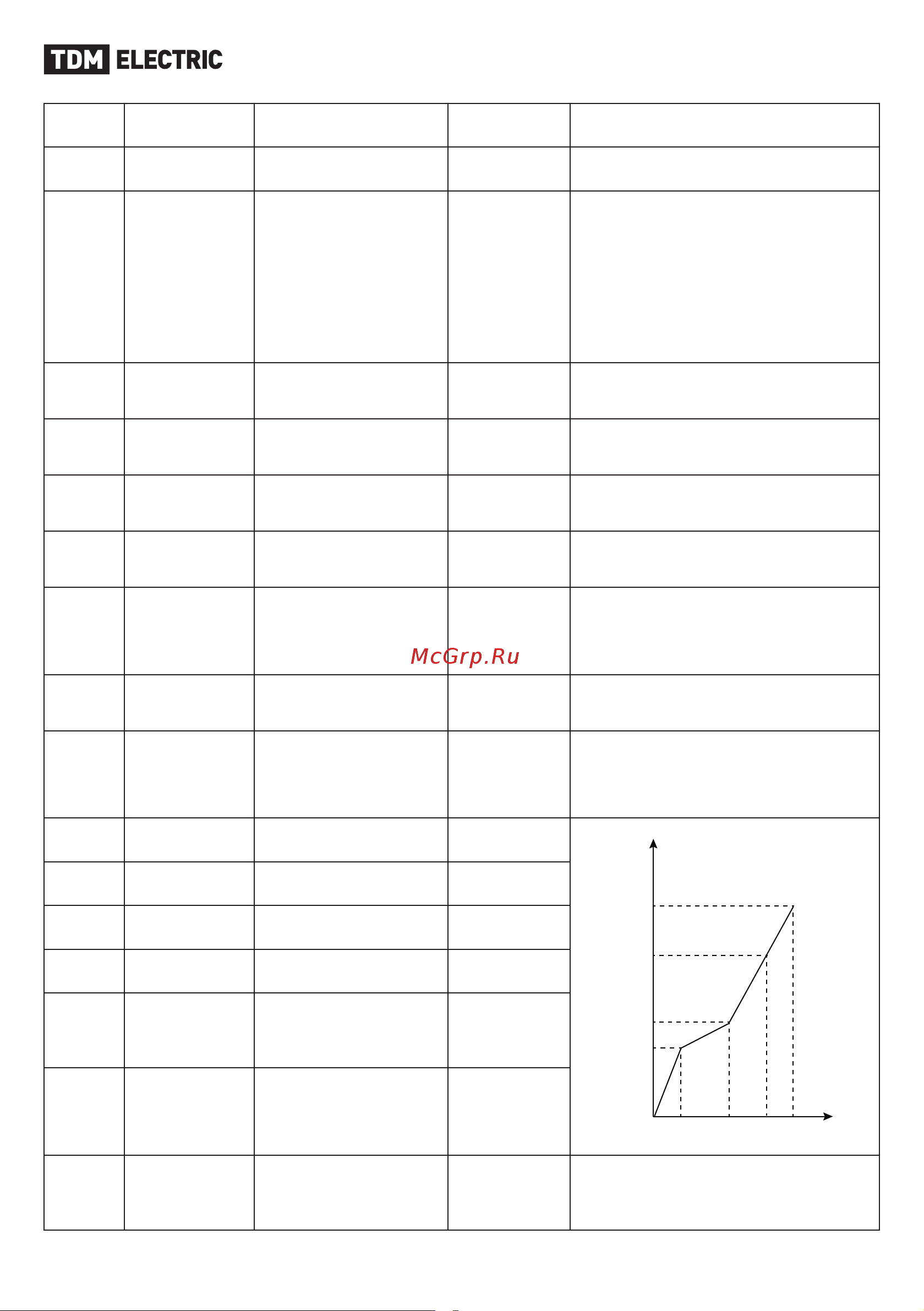

6
Параметр Название Заводская установка
Диапазон
установки
Описание
F0.08
Установка рабо-
чей частоты
0
О-верхний
предел
Значение является единственным.
F0.09
Цифровое управ-
ление частотой
0 0000-2111
Единицы: сохранение данных в момент
отключения питания 0: сохранить, 1: не
сохранять
Десятки: сохранять останов 0: удержать, 1:
не удерживать
Сотни: UF / DOWN отрицательная настройка
частоты 0: недействительна, 1: действи-
тельна
Тысячи ПИД, ПЛК частотная позиция 0: не-
действительна, 1: F0.03 + ПИД, 2: F0.03 + ПЛК.
F0.10 Время разгона
Согласно модели
инвертора
0-255 с
Время, необходимое для ускорения инвер-
тора от нуля до максимальной выходной
частоты.
F0.11
Время тормо-
жения
Согласно модели
инвертора
0-255 с
Время, необходимое инвертору для замед-
ления с максимальной выходной частоты
до нуля..
F0.12
Настройка
направления
движения
0,0 0-2
0: FWD
1: REV
2: запрещено REV.
F0.13
Настройка кри-
вой V / F
0,0 0-2
0: линейная кривая
1: квадратичная кривая
2: многоточечная кривая VF.
F0.14
Значение подъ-
ема крутящего
момента (буст)
Согласно модели
инвертора
0.0 ~ 30.0%
Ручная установка значения момента враще-
ния. Если требуется большой крутящий мо-
мент, при старте. Значение устанавливается
в процентах от номинального напряжения.
F0.15
Частота среза
крутящего
момента
15.0 Гц 0.0 ~ 50.0 Гц
Эта настройка точки частоты окончания
работы для ручного значения увеличенно-
го момента вращения.
F0.16
Настройка не-
сущей частоты
Согласно модели
инвертора
2.0~ 8.0 КГц
Для бесшумной работы вы можете уве-
личить несущую частоту в соответствии
с требованиями, но увеличение несущей
частоты увеличит нагрев преобразователя
частоты.
F0.17
V/F Значение
частоты F1
12.5 Гц
0.1 - значение
частоты F2
F0.18
V/F Значение
напряжения V1
25.0%
0.1 - значение
напряжения V2
F0.19
V/F значение
частоты F2
25.0 Гц
Значение
частоты F1-FЗ
F0.20
V/F Значение на-
пряжения V2
50.0%
Значение на-
пряжения V1-VЗ
F0.21
V/F значение
частоты FЗ
37.S Гц
Значение
частоты F2-
Номинальная
частота (F 4.03)
F0.22
V/F Значение на-
пряжения VЗ
75.0%
Напряжения V2-
100.0%
(номинальное
напряжение)
[F4.00]
F0.23
Код пользова-
теля
0 0-9999
Установите число, за исключением нуля
произвольно, которое будет действовать
через 3 минуты или после выключения
питания.
ПЧб – ХХ Х ХХ
ХХ – Мощность нагрузки, Вт (00-75):
20-200, 50-500, 75-750 Вт
Х – напряжение:
Т – трехфазное
Н – однофазное
ХХ – Мощность нагрузки, кВт (00-07)
ПЧб - Преобразователь частоты базовый
h
a
b
R S R S T p B
АС 220 В
Вход
АС 380 В
Вход
Тормозное
сопротивление
U V W PE
COM
S1
S2
S3
S4
S5
GND
AV I
10 V
AC I
A0
RA
RB
RC
М
З ~
Выходное
реле
Потенциометр
5 кОм
Цифровой
вход
О - 20 мА
4 - 20 мА
АСМ
АV
ПУСК
СТОП
ПРОГ
Контроль
скорости
Изменение
числового
значения
Установка
парамется
Пуск
Стоп
Выходная частота
Автоматически
возвращается
через 30 сек
SET
SET
SET
SET
Выходной ток
S3 S2 S1 COM
S3 S2 S1 COM
Общая клемма
Замыкаем FWD, стоп после размыкания
Замыкаем REV, стоп после размыкания
Параметры: F2.13=3, F2.14=4, F2.18=0
Общая клемма
Замыкаем FWD, команда остается после
размыкания
Замыкаем REV, команда остается после
размыкания
Параметры: F2.13=3, F2.14=4, F2.15=5,
F2.18=2
Номинальное
напряжение
Максимальная
выходная
частота
U, В
U3
U2
U1
F1
F2
F3
F, ГЦ
