1 – клеммы питания ПЛК

2 – клеммы входных сигналов ПЛК

3 – бокс для литиевой батареи (в данной конструк-

ции не используется)

4 – ЖК-дисплей

5 – индикаторы работы ПЛК (левый, правый)

6 – интерфейс модуля расширения

7 – разъем для подключения USB-кабеля связи с ПК

8 – клеммы выходных сигналов (релейные).

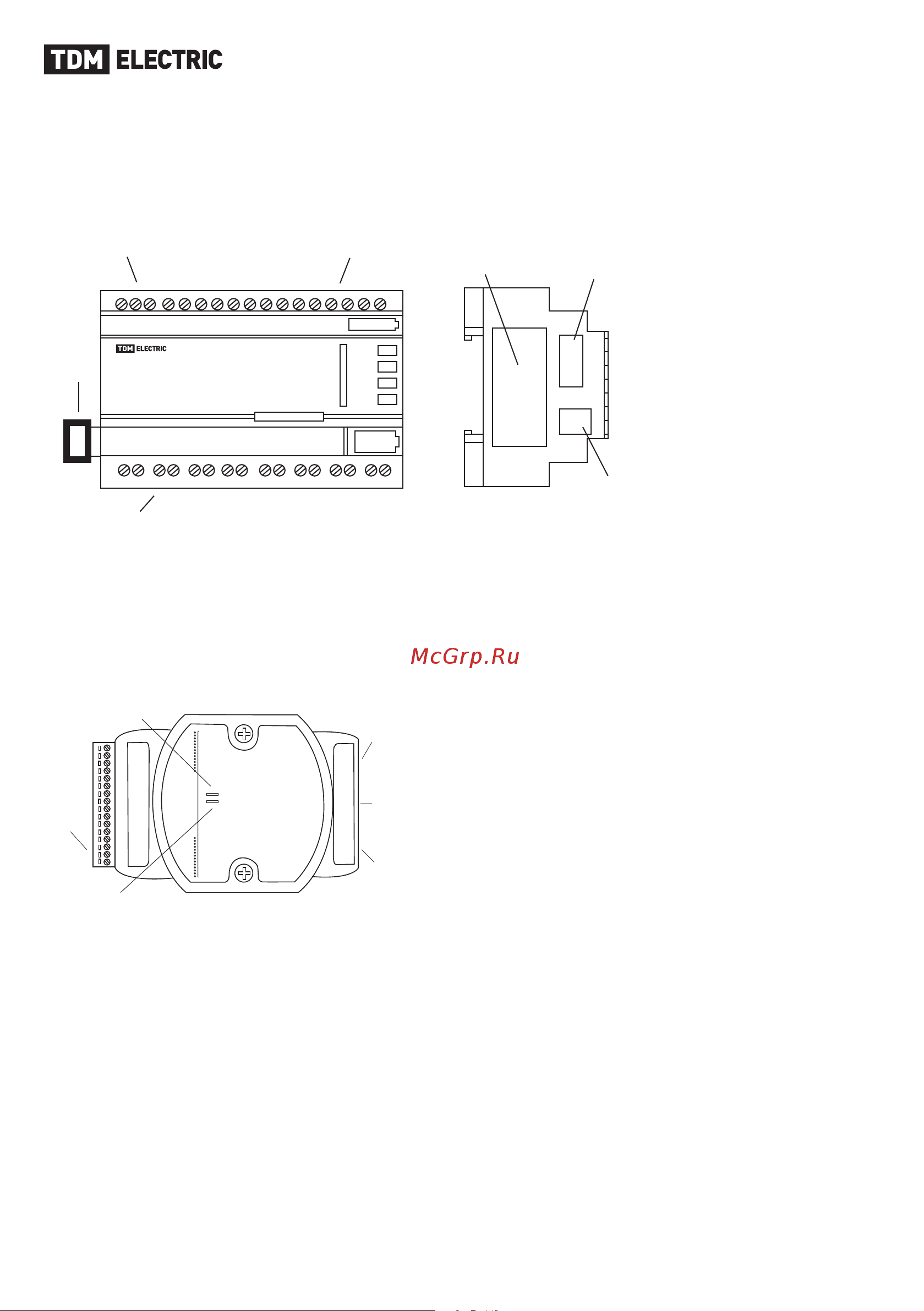

6.2. Конструкция модулей расширения представлена на рисунке 9.

Рисунок 9. Конструкция модулей расширения

1 – Клеммы питания

2 – клеммы входных сигналов

3 – клеммы выходных сигналов (релейные)

4 – разъем для ПЛК или модулей расширения

5 – разъем связи модулей расширения

6 – микропереключатель для настройки адрес

7 – таблица для настройки адреса

6.3. Конструкция интернет-модулей КИМ представлена на рисунке 10.

Рисунок 10. Конструкция интернет-модулей КИМ

1 – клеммная колодка (VCC – положительный полюс

источника питания 24 В (DC), GND – отрицательный

полюс 24 В (DC), RS-485, GND – заземление, RS-232)

2 – разъем подключения ПЛК

3 – разъем подключения кабеля LAN

4 – сброс

5 – индикация сети интернет

6 – индикация питания КИМ

7. Комплектность

7.1. В комплект поставки входят:

• ПЛК – 1 шт.

• Петля крепежа к монтажной поверхности – 2 шт.

• Руководство по эксплуатации. Паспорт – 1 шт.

• Упаковочная коробка – 1 шт.

7.2. В комплект поставки модулей расширения входят:

• Модуль расширения – 1 шт.

• Руководство по эксплуатации. Паспорт – 1 шт.

• Упаковочная коробка – 1 шт.

ПЛК

NET

RESET
