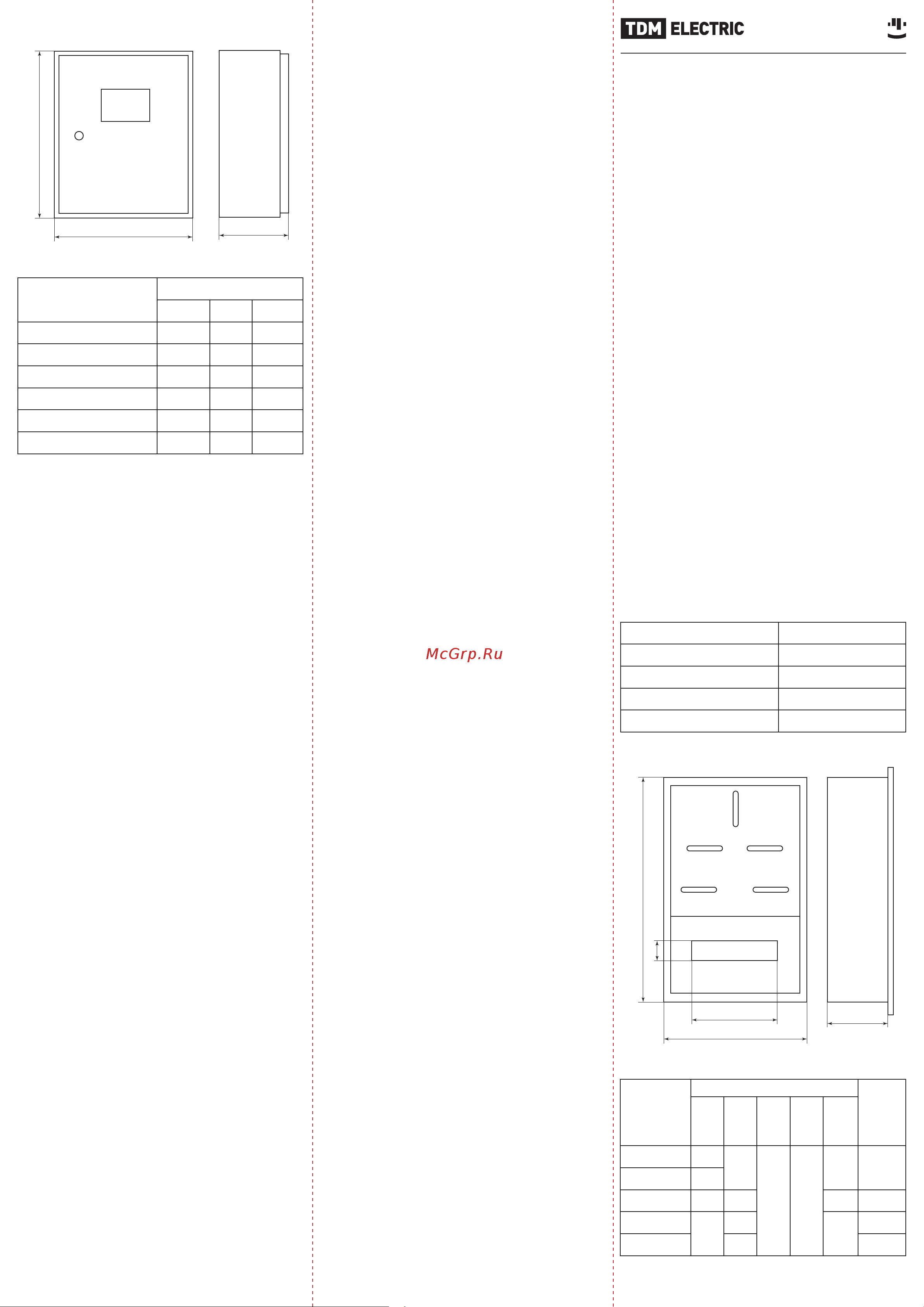

Габаритные размеры для металлокорпусов серии ЩУ
IP66 представлены на рисунке 4 и в таблице 10.
Рисунок 4
Таблица 10
Наименование
Габаритные размеры, мм
В Ш Г
ЩУ-1ф/1-0-3 IP66 310 300 150
ЩУ-1ф/1-1-6 IP66 310 300 150
ЩУ-1ф/1-0-12 IP66 395 310 165
ЩУ-3ф/1-0-3 IP66 445 400 150
ЩУ-3ф/1-1-6 IP66 540 310 165
ЩУ-3ф/1-0-12 IP66 395 310 165
Наличие окошка на внешней дверце не предусмотрено
для корпусов ЩУ-1ф/1-0-3 IP66 и ЩУ-3ф/1-0-3 IP66.
4. Условия эксплуатации
4.1. Условия эксплуатации:
а) температура окружающего воздуха при внутренней
установке – от -5 до +40 °С, средняя температура за
24 часа – не более +35 °С;
б) температура окружающего воздуха при наружной
установке – от -25 до +40 °С, средняя температура за
24 часа – не более +35 °С;
в) рабочее положение в пространстве – вертикальное,
с допустимым отклонением от него в любую сторону
на 5°;
г) высота места установки не должна превышать 2000 м
над уровнем моря. Окружающая среда невзрывоо-
пасная, не содержащая газы, жидкость и пыль в кон-
центрациях, нарушающих функционирование щитка.
5. Условия транспортирования и хранения
5.1. Перевозить в закрытом транспорте в упаковке из-
готовителя, не допускать намокания. Металлокорпуса
должны хранится в закрытом, сухом, защищенном от
влаги месте при отсутствии в воздухе кислых, щелоч-
ных и других вредных примесей. Температура хранения
от -25 до +40 °С, относительная влажность воздуха не
более 98% при температуре +25 °С. Среднемесячная от-
носительная влажность не более 90% при температуре
+20± 5 °С.
6. Меры безопасности
6.1. К монтажу и обслуживанию электрощита допу-
скается персонал, прошедший подготовку и имеющий
разрешение в соответствии с «Правилами технической
эксплуатации электроустановок потребителей» и «Пра-
вилами техники безопасности при эксплуатации элек-
троустановок потребителей», имеющих квалификацион-
ную группу по технике безопасности не ниже III группы
до 1000 В.
6.2 Корпус электрощита должен быть заземлен в соот-
ветствии с требованиями ПУЭ гл. 1-7.
7. Сведения об утилизации
7.1. Металлокорпуса не содержат дорогостоящих или
токсичных материалов, требующих специальной утили-
зации. Утилизацию проводят обычным образом.
8. Гарантийные обязательства
8.1. Купленное Вами изделие требует специальной уста-
новки и подключения. Вы можете обратиться в упол-
номоченную организацию, специализирующуюся на
оказании такого рода платных услуг. При этом требуйте
наличия соответствующих разрешительных документов
(лицензии, сертификатов и т. п.). Лица, осуществившие
установку и подключение изделия, несут ответствен-
ность за правильность проведенной работы. Помните,
квалифицированная установка изделия существенна
для его дальнейшего правильного функционирования и
гарантийного обслуживания.
8.2. Если в процессе эксплуатации изделия Вы сочтете,
что параметры его работы отличаются от изложенных в
данном Руководстве по эксплуатации, рекомендуем об-
ратиться за консультацией в организацию, продавшую
Вам изделие.
8.3. Гарантийный срок эксплуата ции изделия – 1 год со
дня продажи при соблюдении потребителем правил
эксплуата ции, транспортирования и хранения.
Производитель оставляет за собой право вносить в
конструк цию изделия изменения, не ухудша ющие экс-
плуатационные характери стики изделия.
8.4. Во избежание возможных недоразумений, сохра-
няйте в течение срока службы документы, прилагаемые
к изделию при его продаже (накладные, гарантийный
талон).
8.5. Гарантия не распространяется на изделие, недостат-
ки которого возникли вследствие:
• нарушения потребителем правил транспортирова-
ния, хранения или эксплуатации изделия,
• действий третьих лиц;
• ремонта или внесений несанкционированных изгото-
вителем конструктивных или схемотехнических изме-
нений неуполномоченными лицами;
• отклонения от государственных стандартов (ГОСТов) и
норм питающих сетей;
• неправильной установки и подключения изделия;
• действий непреодолимой силы (стихия, пожар, мол-
ния и т. п.).
9. Ограничение ответственности
9.1. Производитель не несет ответственности за:
• прямые, косвенные или вытекающие убытки, потерю
прибыли или коммерческие потери, каким бы то ни
было образом связанные с изделием;
• возможный вред, прямо или косвенно нанесенный
изделием людям, домашним животным, имуществу в
случае, если это произошло в результате несоблюде-
ния правил и условий эксплуатации и установки изде-
лия либо умышленных или неосторожных действий
покупателя (потребителя) или третьих лиц.
9.2. Ответственность производителя не может превы-
сить собственной стоимости изделия.
9.3. При обнаружении неисправностей в период гаран-
тийных обязательств необходимо обращаться по месту
приобретения изделия.
10. Гарантийный талон
Продукция торговой марки TDM ELECTRIC изготовлена и
принята в соответствии с обязательными требованиями
государственных стандартов, действующей технической
документации и признана годной для эксплуатации.
Дата изготовления «____» __________________ 201__ г.
Штамп технического контроля изготовителя
Дата продажи «___» ________________ 201___ г.
Подпись продавца _________________
Штамп продающей организации
TDM ELECTRIC
117405, РФ, г. Москва, ул. Дорожная, д. 60 Б
Телефон: +7 (495) 727-32-14, (495) 640-32-14
Факс: +7 (495) 727-32-44
info@tdme.ru
Произведено в России ООО «НЭКМ»
Если в процессе эксплуатации продукции у Вас возникли
вопросы, Вы можете обратиться в сервисную службу TDM
ELECTRIC по бесплатному телефону: 8 (800) 700-63-26 (для
звонков на территории РФ).
Подробнее об ассортименте продукции торговой марки
TDM ELECTRIC Вы можете узнать на сайте www.tdme.ru
1. Назначение и область применения
Металлокорпуса серий ЩУРН, ЩУРВ, ЩРН, ЩРВ, ЩМП,
ЩУ, предназначены для установки в них аппаратуры для
приема, учета и распределения электрической энергии
напряжением 380/200 В, защиты сетей от перегрузок и
коротких замыканий.
2. Материалы
Корпус изготовлен из листовой стали и покрыт текстури-
рованным полиэстеровым порошком.
3. Конструкция
3.1. Щиты учетно-распределительные навесные/встраи-
ваемые серии ЩУРН, ЩУРВ.
Условные обозначения:
Щ У Р Н (В) – 1/12
Щ – щит
У – учетно
Р – распределительный
Н – навесной, В – встраиваемый
1 – фазность счетчика (1ф или 3ф)
12 – количество модулей (6, 9, 12, 18, 24 и т. д.)
Корпуса ЩУРН и ЩУРВ имеют монтажную панель для
крепления одно- и трехфазного счетчика, DIN-рейки для
установки электроаппаратуры, запирающуюся на ключ
наружную дверцу. В конструкции предусмотрена от-
дельная рейка с пломбировочной панелью для вводно-
го автомата, элементы заземления и дополнительные
кронштейны под шины N, PE. Ввод кабеля осуществляет-
ся снизу для ЩУРН, сверху и снизу для ЩУРВ.
Технические характеристики металлокорпусов серии
ЩУРН, ЩУРВ представлены в таблице 1.
Таблица 1
Наименование параметра Значение
Толщина металла, мм 0,8
Цвет корпуса RAL 7035
Степень защиты IP31
Климатическое исполнение УХЛ4
Габаритные размеры для металлокорпусов серии ЩУРВ
IP31 представлены на рисунке 1 и в таблице 2.
Рисунок 1
Таблица 2
Наименова-
ние
Габаритные размеры, мм
Коли-
чество
моду-
лей
В Ш Г a b
ЩУРВ-1/12 480
320
165 46
220 12+3
ЩУРВ-3/12 550
ЩУРВ-3/24 580 520 110 24+3
ЩУРВ-3/30
550
500
220
30+3
ЩУРВ-3/48 610 48+3
Корпуса металлические серии ЩУРН, ЩУРВ,
ЩРН, ЩРВ, ЩМП, ЩУ IP66
Руководство по эксплуатации. Паспорт
В
a
Ш
b
Г
В
Ш
Г
