4. Указания по эксплуатации и мерам безопасности
4.1. Защита персонала от прямого прикоснове-
ния к токоведущим частям обеспечивает корпус.
Защита от косвенного прикосновения к токове-
дущим частям обеспечивается цепями защиты.
4.2. Корпус ЯТП должен быть заземлён. Защит-
ные проводники должны быть подключены к
шине (РЕ).
4.3. Все работы по монтажу и техническому
обслуживанию щитка должны производиться в
обесточенном состоянии специально обучен-
ным персоналом с соблюдением требований
ПУЭ, ПТЭ и ПТБ.
5. Подготовка изделия к работе
5.1. Установить и закрепить ЯТП.
5.2. Ввести внешние проводники. Вводные за-
жимы обеспечивают присоединение медных и
алюминиевых проводников сечением 2,5 мм
2
.
5.3. Присоединить зачищенные жилы отходя-
щих кабелей согласно схеме электрической
принципиальной.
5.4. Заземлить корпус ящика.
5.5. Наклеить знаки электробезопасности.
6. Техническое обслуживание и условия эксплуатации
6.1. Эксплуатацию ЯТП следует осуществлять в
соответствии с требованиями ПУЭ, ПТЭ и ПТБ.
6.2. Профилактическую проверку необходимо
проводить только при снятом напряжении.
6.3. Условия эксплуатации:
• номинальное значение климатических факто-
ров;
• окружающая среда невзрывоопасная, не со-
держащая пыли, агрессивных газов и паров, на-
рушающих работу изделия;
• высота над уровнем моря до 2000 метров.
7. Условия транспортирования и хранения
7.1. Перевозить в закрытом транспорте в упа-
ковке изготовителя, не допускать намокания.
7.2. Изделие должно храниться в сухих по-
мещениях при отсутствии в воздухе кис-
лых, щелочных и других вредных примесей.

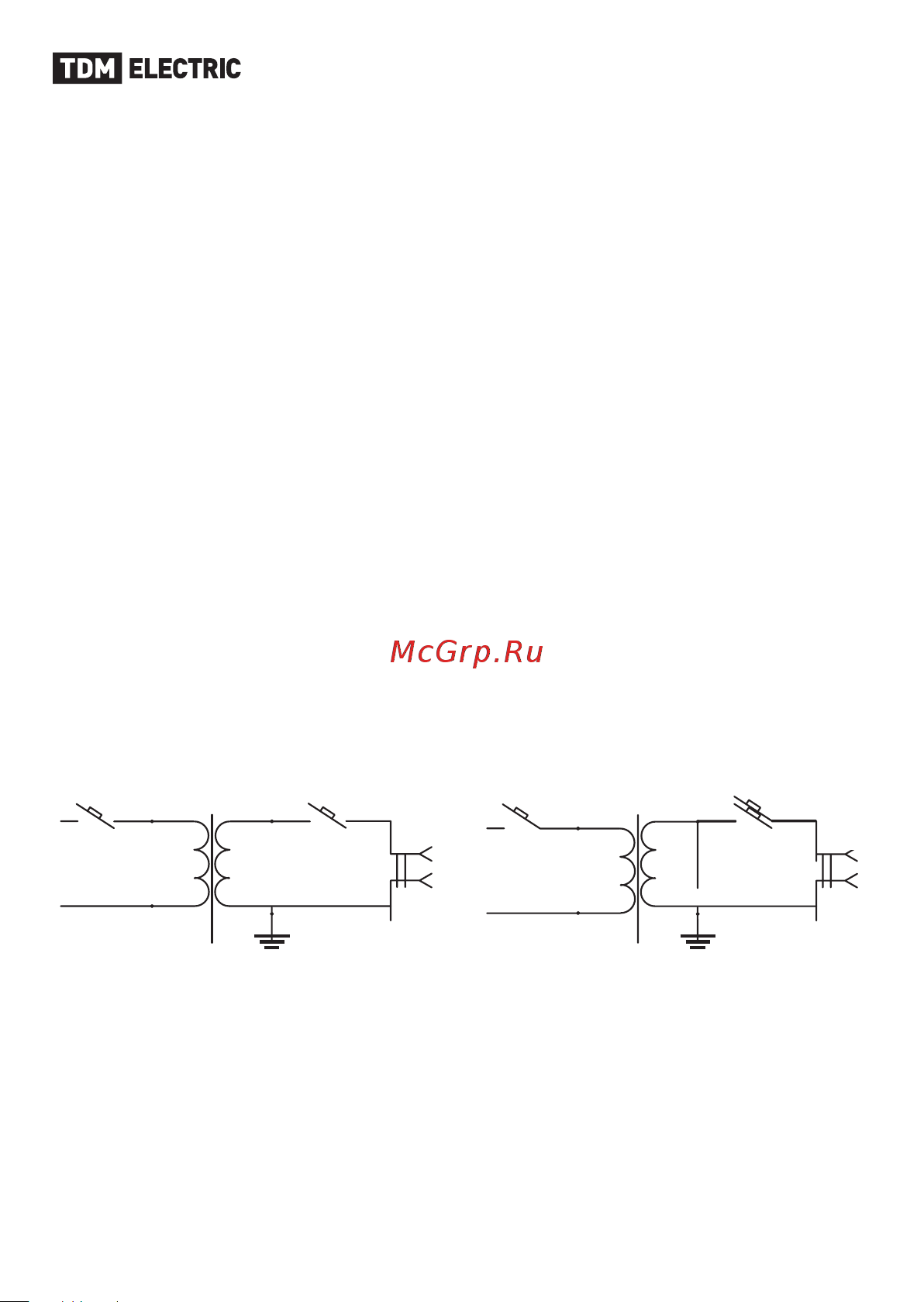

8. Схема электрическая принципиальная
* Элемент отсутствует в ящиках ЯТП IP54 (подключение потребителей осуществляется напрямую от
автоматического выключателя / выключателей)
9. Сведения об утилизации
9.1. Щитки не содержат дорогостоящих или
токсичных материалов, требующих специ
-
альной утилизации. Утилизацию проводят
обычным образом.
Q
F
U2 12 В
,
24 В
,
36 В
Q
F
U1 220 В
U2 12 В
,
24 В
,
36 В
U2
Q
F
Q
F
U1
XS*
U2
Q
F
XS*
2 автоматических выключателя
U1
U1 220 В
3 автоматических выключателя
