tdme.ru
2
Наименование параметра Значение
Диаметр резьбы на шпинделе М14
Длина кабеля электропитания, м 3
Масса, кг 4,25
Степень защиты по МЭК 60529 IP20
Класс безопасности (ГОСТ Р МЭК 60745-1-2009) II
Модель снабжена дросселем плавного пуска электродвигателя, что улучшает условия запуска угловой шлифо-
вальной машины. После запуска оператор должен выдержать паузу 2-3 секунды для набора двигателем мак-
симального крутящего момента.
Расшифровка серийного номера на шильдике изделия: XX XXXXXXX/ XXXX артикул / год / месяц изготовления.
3. Комплектация
3.1. В комплект поставки входят:
• Угловая шлифовальная машина – 1 шт.
• Защитный кожух – 1 шт.
• Фланец зажимной внутренний – 1 шт.
• Стопорная гайка – 2 шт.
• Угольные щетки (запасной комплект) – 1 шт.
• Рукоятка боковая – 1 шт.
• Фланцевый ключ – 1 шт.
• Руководство по эксплуатации. Паспорт – 1 шт.
• Индивидуальная упаковка – 1 шт.
4. Конструкция и детали

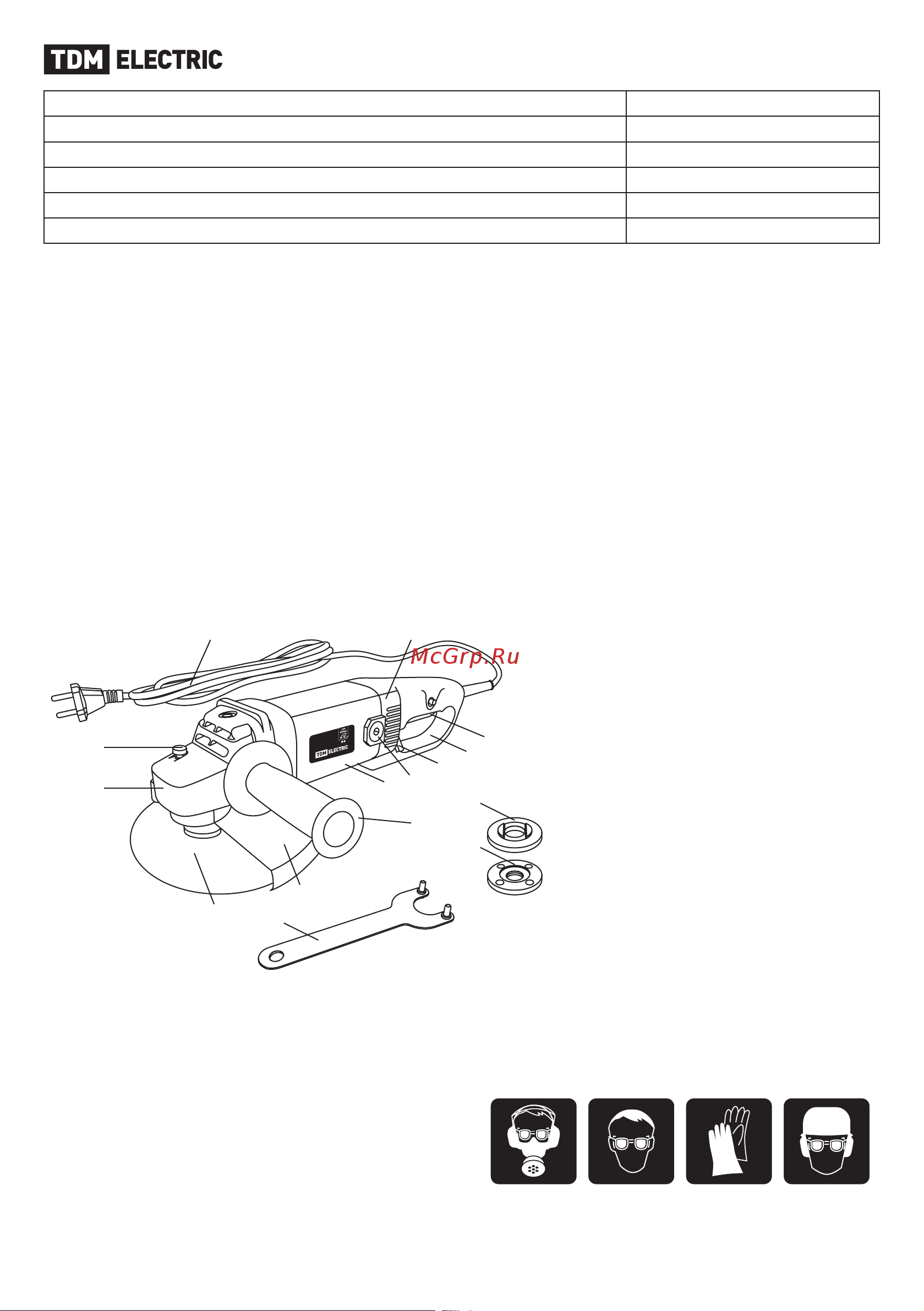

4.1. Основные органы управления и индикации машины представлены на рисунке 1.
1
3
11
12
13
6
9
10
15
8
14
5
7
4
2
Рисунок 1. Органы управления
ВНИМАНИЕ! Производитель имеет право на изменения в конструкции с целью улучшения качества и
дизайна, а также на изменение комплектности изделия.
5. Меры безопасности
ВНИМАНИЕ! При работе с угловой шлифовальной
машиной всегда пользуйтесь средствами защиты
органов зрения и слуха. Следует надевать лич
-
ные средства защиты, такие как противопыль-
ный респиратор, перчатки, каска и фартук. Пыль,
образующаяся от шлифования, может быть опас
-
ной для здоровья.
1. Корпус редуктора
2. Кнопка фиксатора шпинделя
3. Передняя крышка корпуса
4. Клавиша выключателя с функцией
плавного пуска
5. Защитный кожух
6. Боковая рукоятка
7. Диск отрезной
8. Тыльная крышка корпуса
9. Фланец зажимной внутренний
10. Стопорная гайка
11. Задняя D-образная поворотная рукоятка
12. Фиксаторы поворота задней рукоятки
13. Крышка щеткодержателя
14. Сетевой кабель
15. Фланцевый ключ
