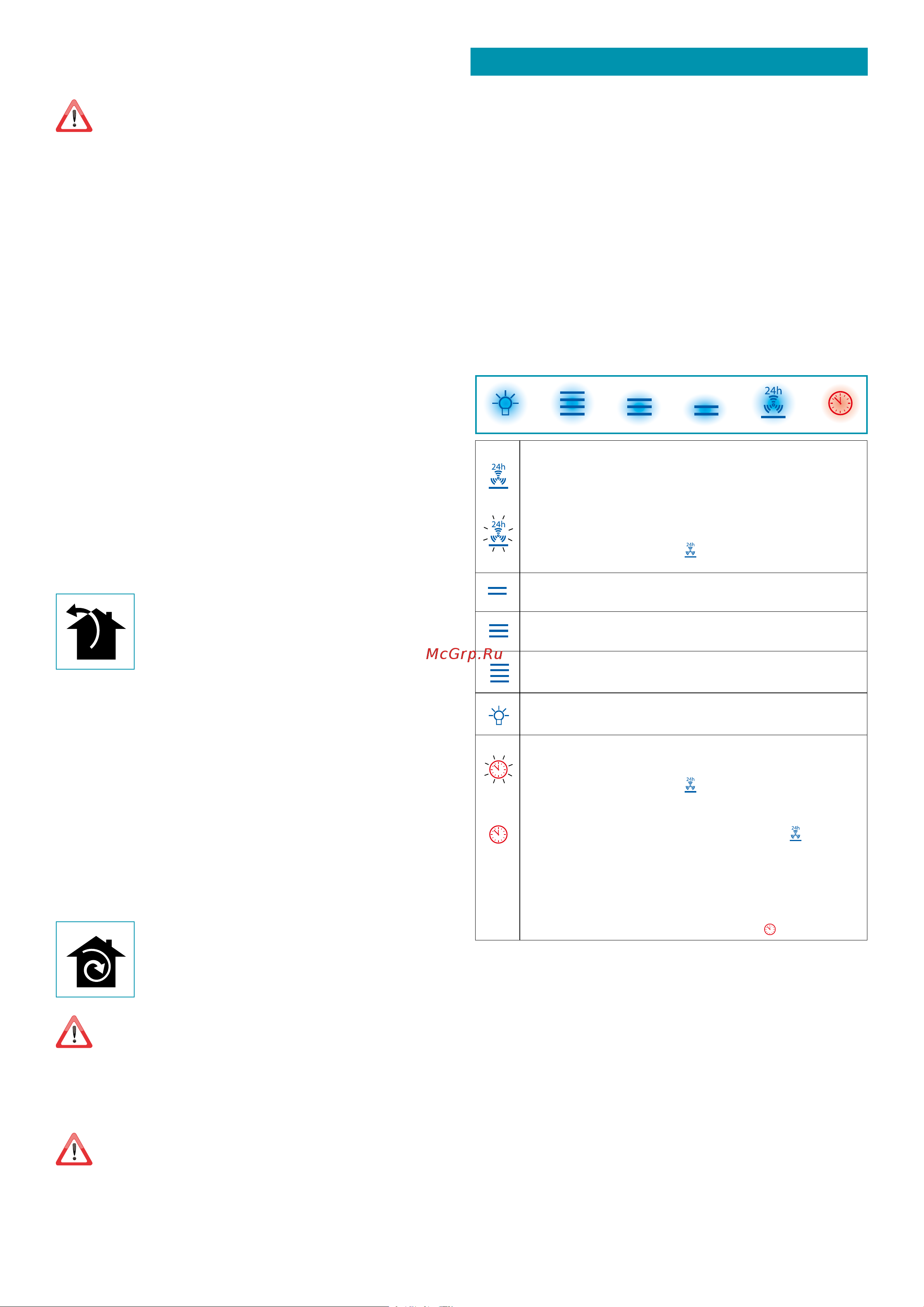

Falmec DOWNDRAFT STEEL CDDW90.E1P2#ZZZI400F [42/72] Funkcjonowanie

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwalikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządzenie od

sieci elektrycznej.

Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów elektrycz-

nych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.

Zwrócić się do wykwalikowanego personelu, aby podłączył kable elektryczne.

Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

Пnapięciesieciowejestzgodnezdanyminatabliczcewewnątrzokapu;

Пinstalacjaelektrycznajestzgodnaznormąimożewytrzymaćobciążenie(patrzdanetechniczne

wewnątrz okapu);

Пwtyczkaiprzewódzasilającyniesąnarażonenakontaktztemperaturamiprzekraczającymi70мC;

Пinstalacjazasilającaposiadasprawneiprawidłoweuziemieniezgodniezobowiązującymiprzepi-

sami;

Пgniazdkowykorzystywanedopodłączeniajestłatwodostępnepozamontowaniuokapu.

W przypadku:

Пurządzeniawyposażonegowprzewódbezwtyczki:należyużywaćwtyczkitypuznormalizowa-

nego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia,

niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do odpo-

wiedniego gniazda bezpieczeństwa.

Пurządzeniastałegonieposiadającegoprzewoduzasilającegoiwtyczkilubinnegoprzyrząduza-

pewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia

całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z zasa-

dami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad doty-

czących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ WYCIĄGOWY

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spustową.

W tym celu złącze wylotowe okapu powinno być podłączone za pomocą rury

do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

Пśrednicęniemniejsząodzłączaokapu.

Пlekkienachyleniewdół(spadek)naodcinkachpoziomychwceluuniknięciacofaniaskroplindo

silnika.

Пograniczonądominimumliczbęzagięć.

Пminimalnąniezbędnądługośćpozwalającąuniknąćdrgańorazzmniejszeniawydajnościzasysania

okapu.

Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.

W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności 800m

/h lub

większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:

gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne ciśnienie

w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY

W tej wersji powietrze przepływa przez ltry z węglem aktywnym w celu

oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy ltry na węgiel aktywny umieszczone są na okapie, w

przeciwnym razie należy je założyć zgodnie ze wskazówkami w instrukcji mon-

tażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go, jeśli wy-

stępuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalikowanego

Okap może być instalowany w różnych konguracjach.

Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, na-

tomiast dla każdego rodzaju podkreślono specjalne operacje, jakie należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby przetransporto

wać dym i opary w kierunku powierzchni zasysania.

Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy zostaną całkowicie

zassane. Za pomocą funkcji timera można ustawić automatyczne wyłączenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość: normalne warunki użytkowania.

III prędkość: w przypadku obecności silnych zapachów i oparów.

IV prędkość: szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.

Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od częstotliwości użyt

kowania okapu.

W celu zapoznania się z innymi szczegółami patrz rozdział „KONSERWACJA”.

ZESTAW PRZYCISKÓW TOUCH

ON/OFF (LED zapalona światłem ciągłym)

Włączenie/wyłączenie silnika i Prędk1

ON/OFF (kontrolka LED miga)

Naciśnięcie przez ponad 3 sekundy powoduje aktywację cyklu 24h (1h ON ->

3h OFF -> 1h ON) Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka

LED), jeśli:

- Zostanie wyłączony silnik (przycisk

- Po 24h.

Aktywacja Prędkości 2

Aktywacja Prędkości 3

Aktywacja Prędkości 4 tylko przez kilka minut, po czym uruchomiona

zostaje prędkość 3.

Włączenie/wyłączenie światła

TIMER (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.

Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:

- Zostanie wyłączony silnik (przycisk

- Zostaje zmieniona prędkość.

Okap otwarty:

ALARM FILTRÓW (wyłączona czerwona kontrolka LED

)

Konserwacja ltrów przeciwtłuszczowych po około 30 godzinach użytkowania.

Naciskać przez 3 sekundy, aby wyzerować licznik.

Okap zamknięty:

Naciśnięcie i przytrzymanie przed ponad 3 sekundy spowoduje otwarcie oka-

pu w celu konserwacji.

Brak aktywnych poleceń.

Aby zamknąć okap, ponownie nacisnąć i przytrzymać (

) przez 3 sekundy.
