8
Руководство пользователя консольной станции для KVM по IP
Монтаж
Консольная станция KVM over IP может быть установлена в стойку или
на стену. В разделах ниже приводится подробное описание каждого из
этих способов.
Монтаж в стойке
Консольная станция KVM over IP предназначена для установки в
задней части стойки, где она занимает 0U для экономии места.

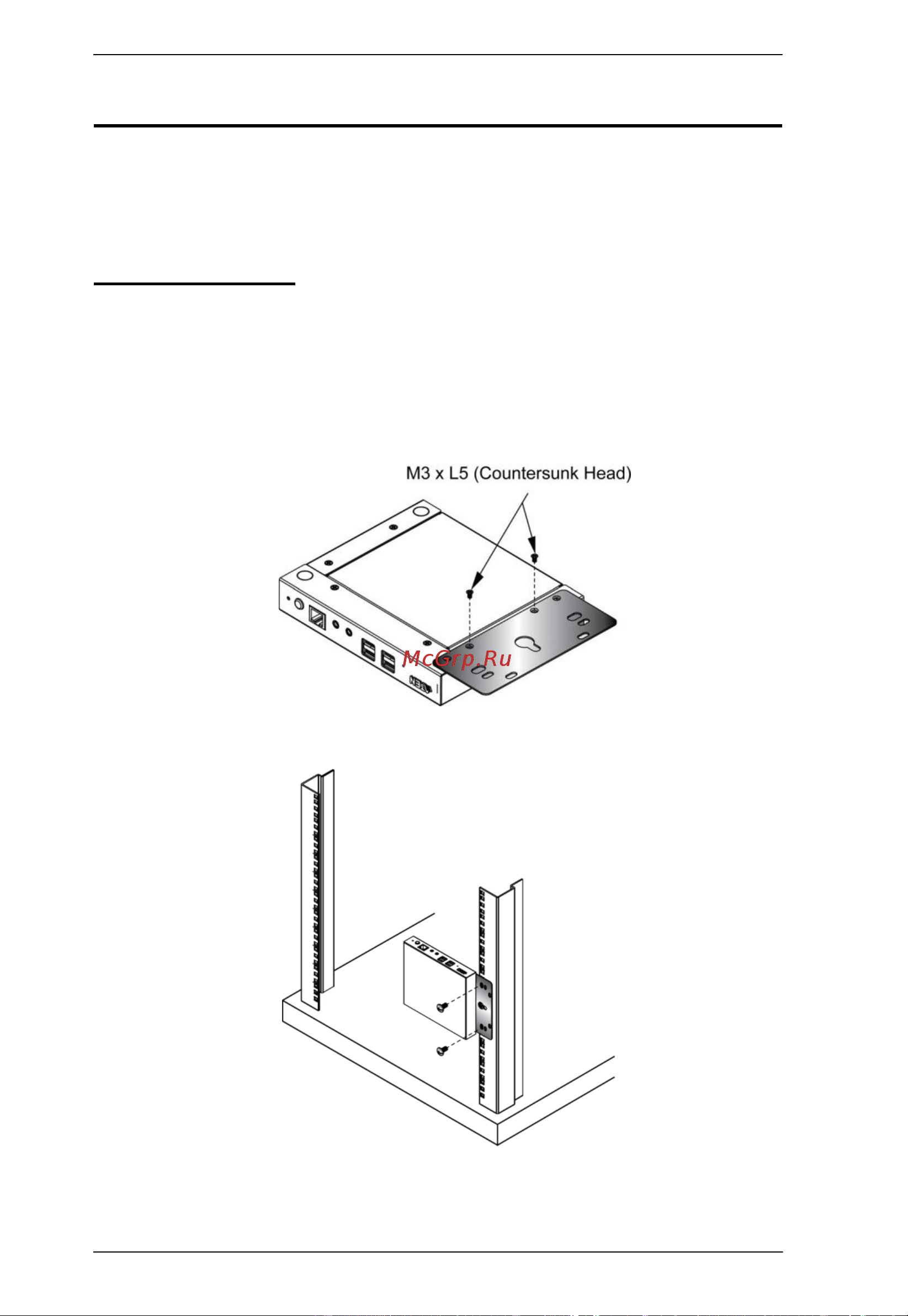

1.
Удалите два винта в нижней части устройства и используйте их,
чтобы прикрепить монтажный кронштейн к устройству, как
показано на рисунке ниже.
2.
Прикрутите болтами кронштейн в удобное место на стойке.
Примечание: Крепежные винты для монтажа в стойку не входят в
комплекте поставки. Рекомендуется использовать крестообразные винты M5
x 12 Phillips типа I.
