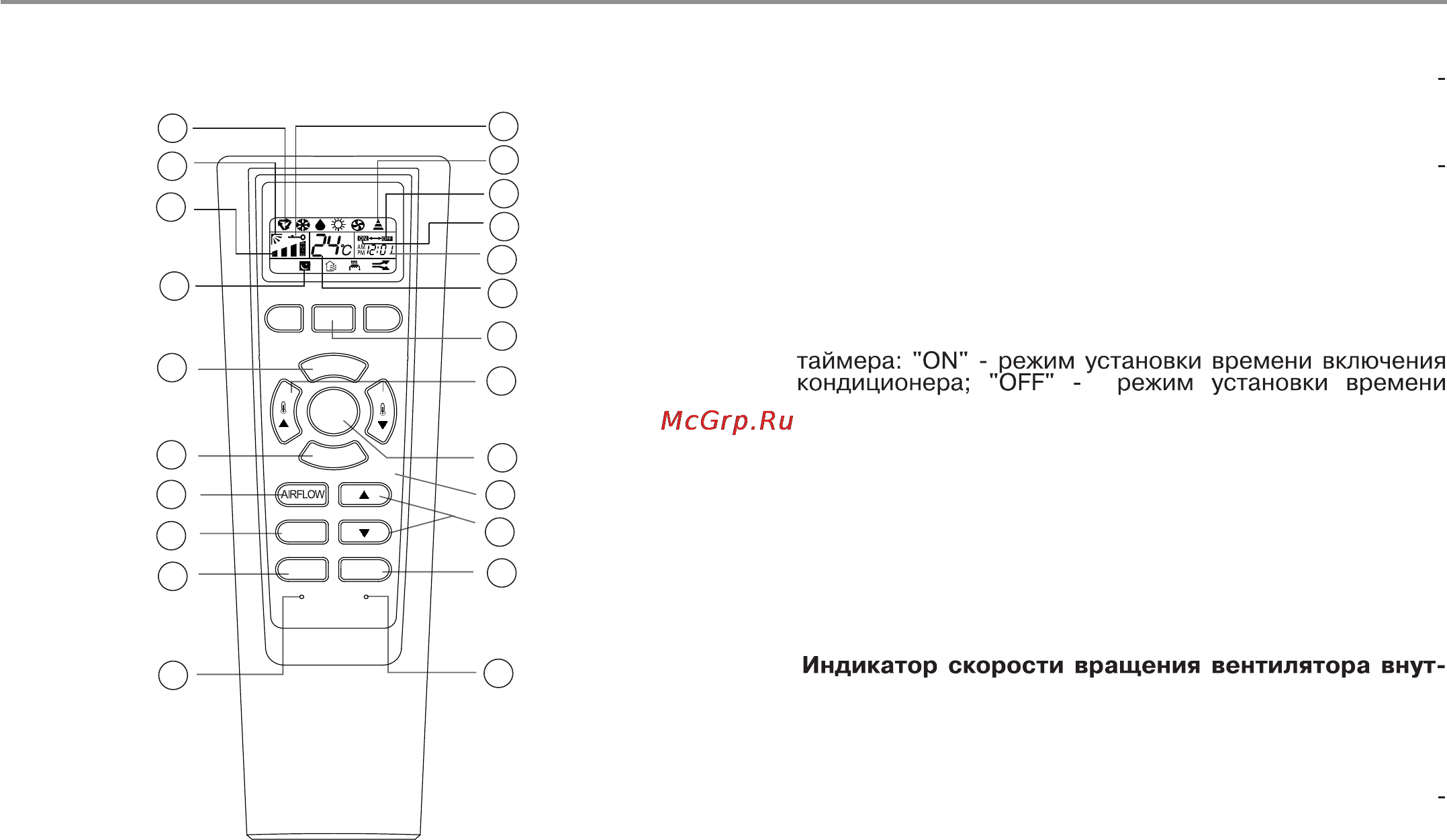

Основные части кондиционера
10
Кнопка AIRFLOW
POWER/SOFT
Пульт дистанционного управления
7
11
12
13
14
15
17
18
19
20
21
10
9
8
16
6
5
4
3
2
1
22
ON/OFF
MODE
SET
FAN
TIMER
SWING
SLEEP
LOCK RESET
1. Кнопка LOCK
используется для блокировки кнопок пульта дистанци
онного управления.
2. Кнопка SET
предназначена для подтверждения установки параме
тров таймера и времени.
3.
4. Кнопка TIMER
предназначена для включения режима настройки
отключения кондиционера.
5. Кнопка SWING
предназначена для регулировки направления движения
воздуха в вертикальной плоскости.
6. Кнопка FAN
предназначена для изменения скорости вращения
вентилятора внутреннего блока.
7. Индикатор включения режима SLEEP.
8.
реннего блока.
9. Индикатор регулировки направления движения
воздуха в вертикальной плоскости.
10. Индикатор режима работы (Автоматический, Охлаж
дение, Осушение, Вентиляция, Обогрев).
23
HEALTH
Предназначена для управления воздушным потоком.
* примечание - Кнопка HEALTH в данной модели не задействована.
