110
Глава 2. Настройка оборудования
11.
(Опция) Для избыточного резервирования питания, подключите
вторые адаптеры питания к источникам переменного тока с
помощью шнуров питания, а другие концы подключите к разъемам
питания передатчика и приемника.**
12.
Включите компьютер.
Примечание: 1. Модуль SFP 2A-136G / 2A-137G приобретается отдельно.
Пожалуйста, свяжитесь с продавцом ATEN для приобретения адаптеров
питания.
2. Доступны только для KE9950T и KE9950R. Второй адаптер питания со
шнуром питания приобретается отдельно. Для получения более
подробной информации, свяжитесь с Вашим продавцом ATEN.
Резервирование питания для KE9952T и KE9952R может быть
достигнуто с помощью функции PoE
.

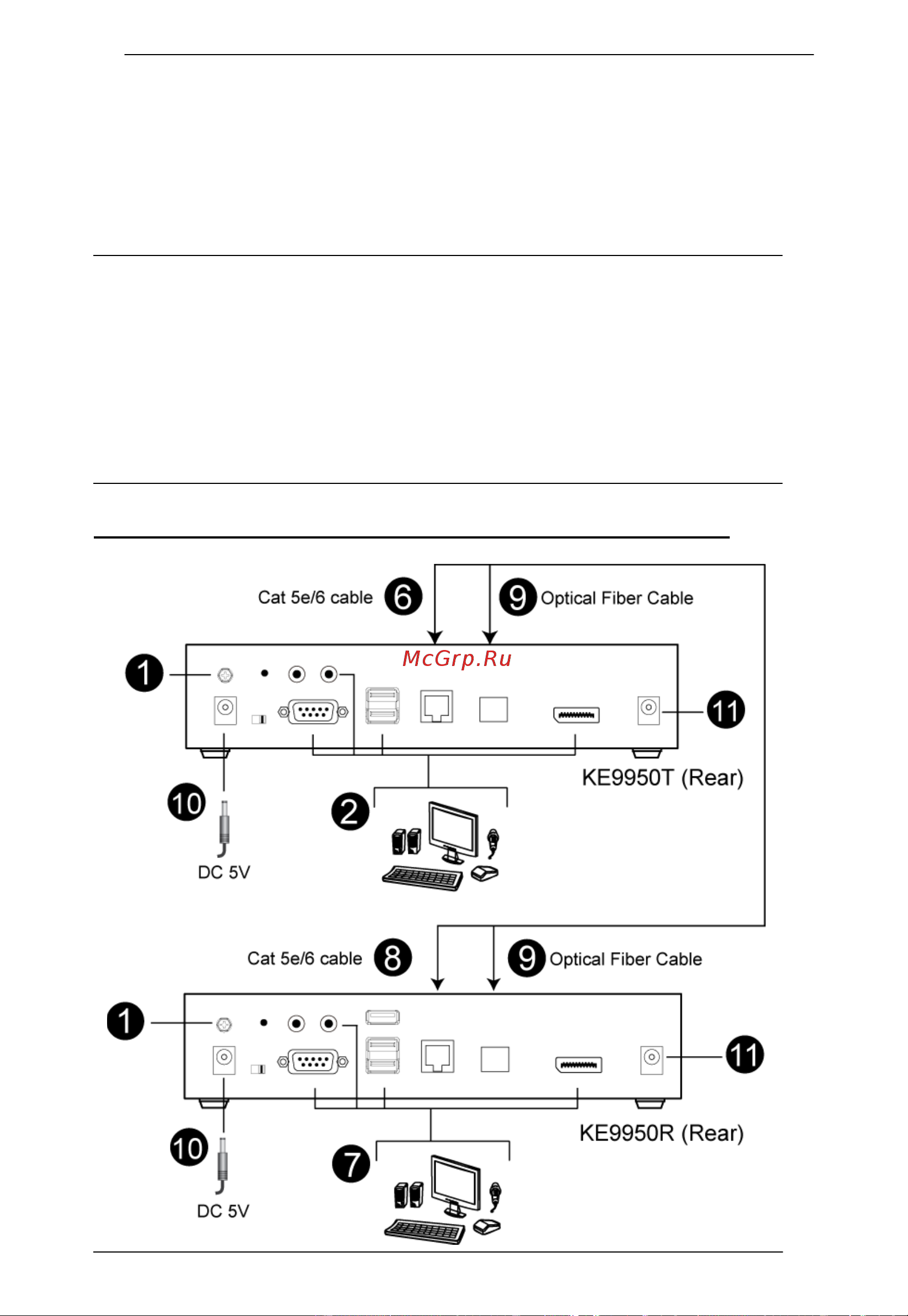

KE9950 / KE9952 установка «один-к-одному» шаг 1 из 2.
