Глава 1. Введение
37

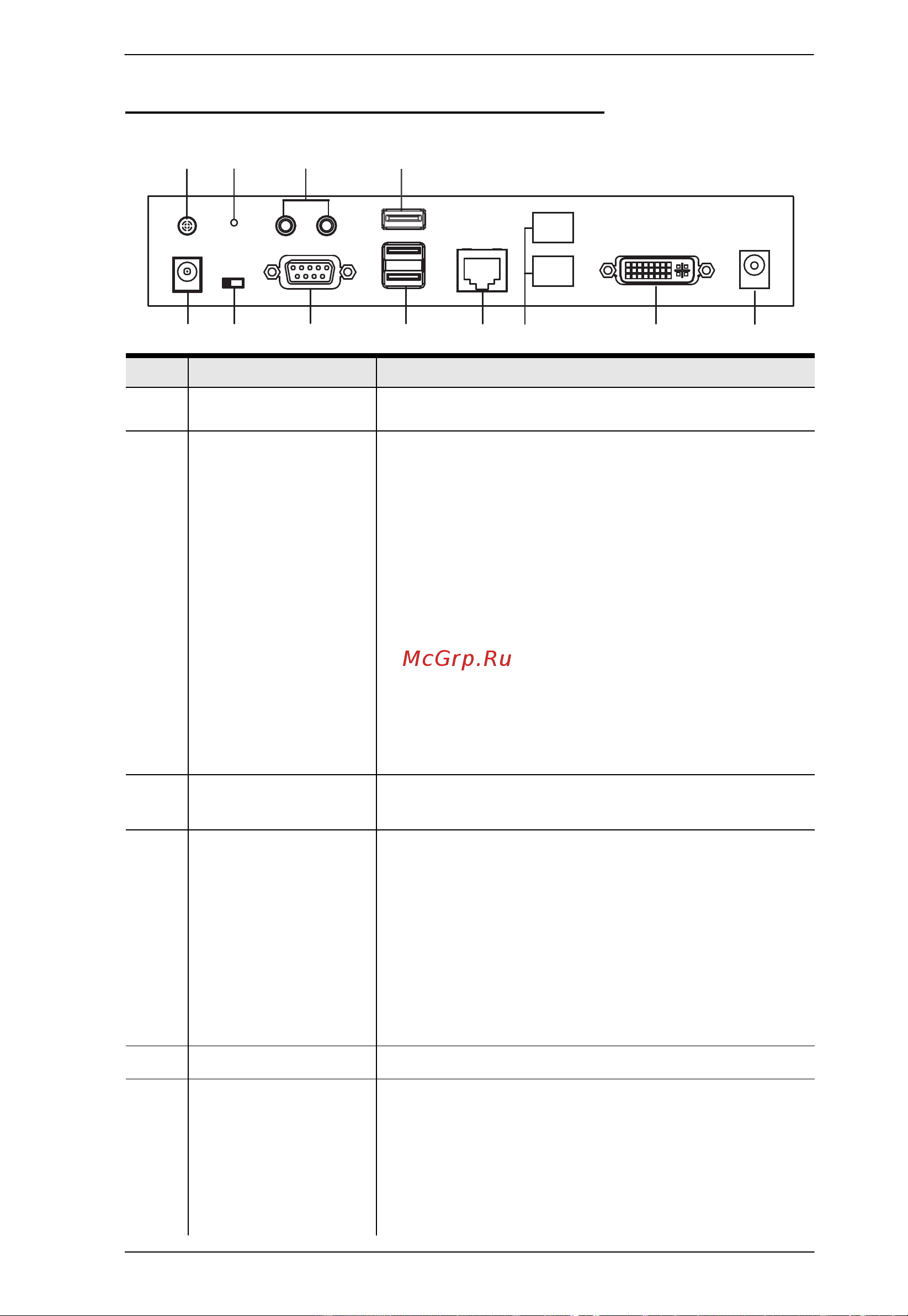

Вид сзади KE6920R / KE6922R (приемник)
1 2 3 4
5 6 7
8 9 10
11 12
No.
Компонент
Описание
1
Клемма заземления
Сюда подключается провод, используемый для
заземления устройства.
2 Reset (Сброс)
Эта кнопка нажимается тонким предметом,
например, кончиком скрепки.
Нажмите и отпустите для перезагрузки
устройства.
Для восстановления после неудачной
перепрошивки, выключите устройство,
нажмите эту кнопку, снова включит
е
устройство.
Нажатие и удержание кнопки более 3 секунд
сбросит все настройки устройства к
заводскому состоянию.
Примечание:
Функция Reset to Factory Default сбрасывает
все, кроме информации для входа (имя пользователя /
пароль), к заводским настройкам по
умолчанию. Для
сброса информации о входе в систему,см. «Сброс»
всей
информации на стр.377.
3
Аудио порт
Мини стерео порты для колонок (зеленый) и
микрофона (розовый)
4
Порт USB
Используйте порт для подключения USB-
периферии или виртуальных носителей.
Примечание:
1. О использовании USB диска,
подключенного к этому порту, см.
USB Mode
(Режим USB), стр. 224.
2. Этот USB порт не поддерживает изохронные
устройства,
поэтому через него невозможна
работа USB периферийных устройств с
потоковыми звуковыми или видеоданными,
такими как колонки и или веб-камеры.
5
Гнездо питания
Сюда подключается кабель адаптера питания.
6
Переключатель
режимов.
Этот ползунковый переключатель служит для
установки режимов работы устройства.
Extension
(Удлинение): Устанавливает устройство в
режим работы удлинителя «точка»- «точка».
RS-232 Config
: Устройство можем быть
сконфигурировано командами через порт RS-232.
