Глава 1. Введение
15

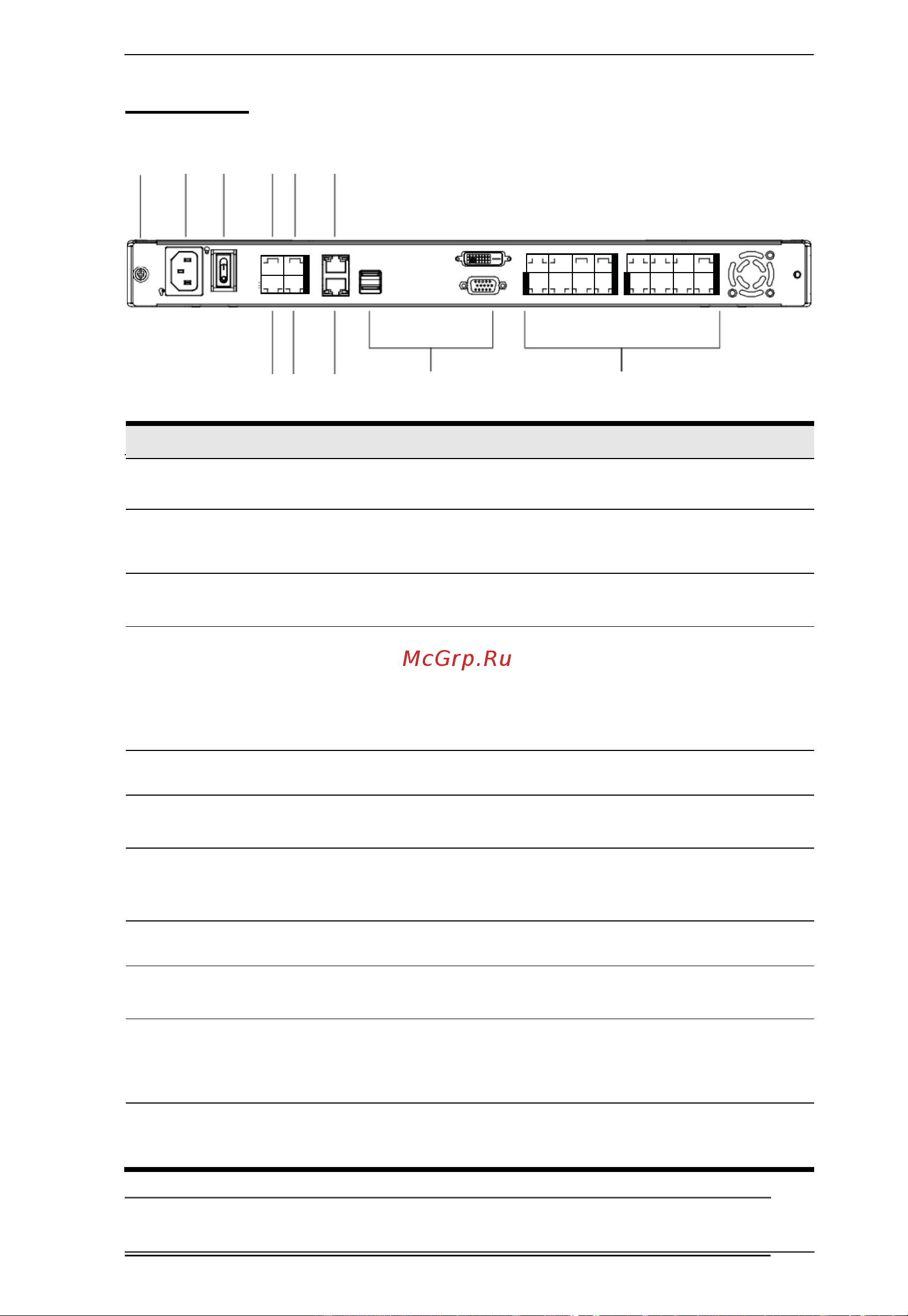

Вид сзади
1 2 3 4 5 6
7 8 9 10 11
No.
Компонент
Описание
1
Клемма
заземления
Заземляющий провод, используемый для заземления
KVM-переключателя, подключается здесь.
2
Разъем
питания
Это стандартный 3-штырьковый разъем питания
переменного тока. Сюда подключается шнур питания
переменного тока.
3
Выключатель
питания
Это стандартный тумблер, который включает и
выключает устройство.
4
Порт PON
Этот разъем предназначен для подключения устройства
Power over the Net™ (PoN). Устройство PoN позволяет
перезагружать питание компьютерам, подключенным к
KL1108V / KL1116V, удаленно по сети. Свяжитесь с
поставщиком для получения более подробной
информации.
5
Последователь
ный порт 2
Этот порт можно использовать для подключения
последовательного устройства.
6
Порт 2 LAN
Сюда подключается кабель, соединяющий устройство с
резервным сетевым интерфейсом (10/100/1000 Мбит/с).
7
Порт модема
Для коммутируемого соединения, если устройство
недоступно в сети. См. стр. 27, шаг 7.
8
Последователь
ный порт 1
Этот порт можно использовать для подключения
последовательного устройства.
9
Порт 1 LAN
Сюда подключается кабель, соединяющий устройство с
резервным сетевым интерфейсом (10/100/1000 Мбит/с).
10
порты
локальной
консоли
Если это установка с прямым подключением, или если вы
хотите подключить внешнюю консоль, клавиатура,
монитор и мышь, составляющие локальную консоль,
подключаются сюда.
11
Секция
KVM-
портов
Кабели Cat 5e/6, которые подключаются к KVM
кабельным адаптерам (которые подключаются к
компьютерам), подключаются сюда.
*
На картинке изображен KL1116V. Задняя панель KL1108V такая же, как
и на KL1116V, за исключением того, что он имеет 8 KVM-портов вместо 16.
