21
Глава 2. Настройка
оборудования

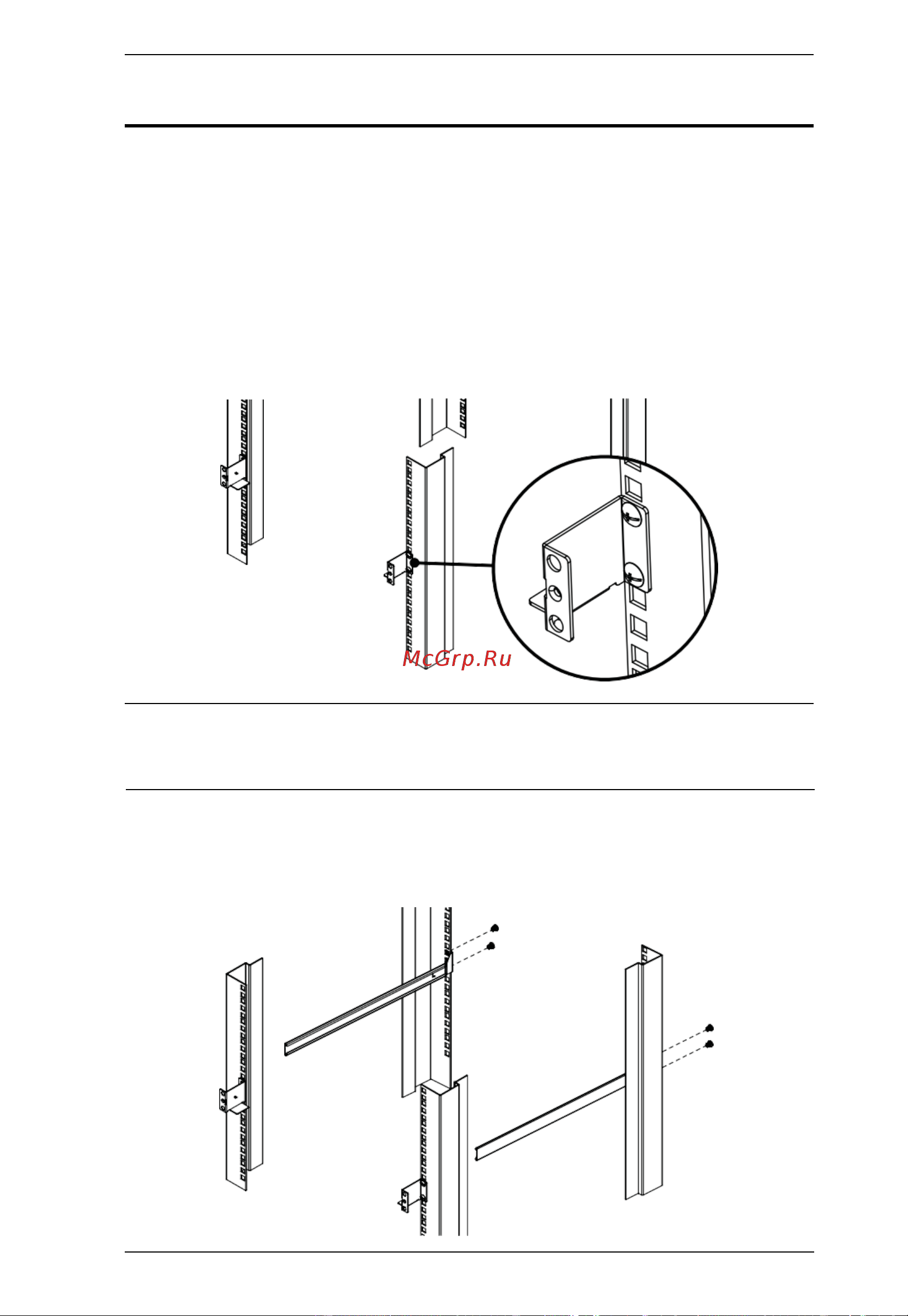

Монтаж на передних L-кронштейнах (CL3800)
Чтобы обеспечить более удобную и безопасную работу оператора,
установите передние L-образные кронштейны, которые обеспечивают
удлинение передней части стойки, чтобы помочь устройству
выдвинуться дальше и, таким образом, позволить вам больше
наклонять ЖК-экран. Инструкции по использованию этой опции
показаны ниже:
1.
Прикрепите левый и правый кронштейны Front-L к передней части
стойки, вставив винты в выступы, чтобы закрепить их на месте.
Примечание: Винты для монтажа устройства в стойку не входят в
комплекте поставки. Мы рекомендуем использовать винты M5 x
P0,8.
2.
Прикрепите левый и правый L-образные кронштейны к
задней части стойки, вставив четыре винта в кронштейны,
чтобы закрепить их на месте.
