53
Глава 4. Операции в браузере
Имя Порта

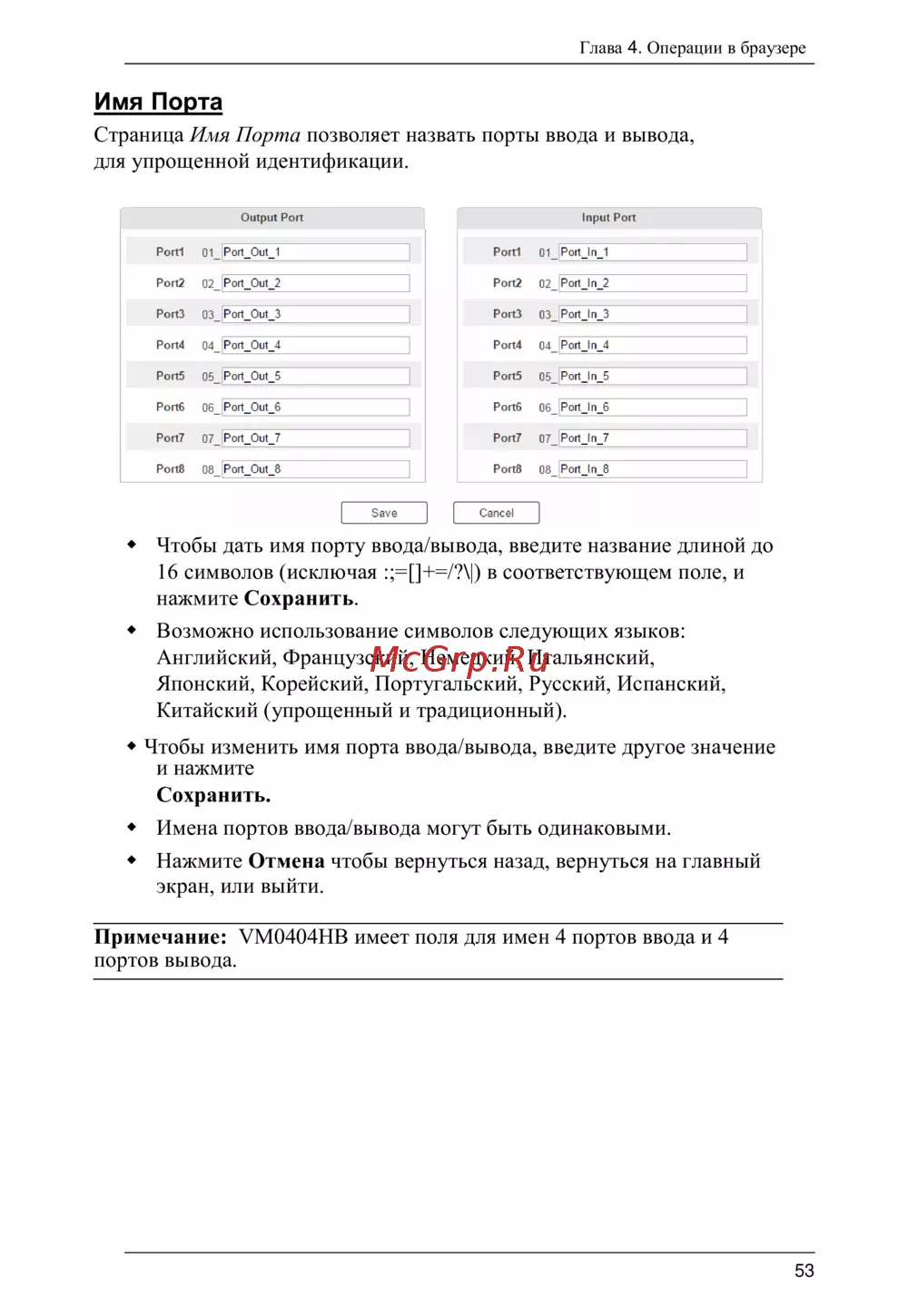

Страница Имя Порта позволяет назвать порты ввода и вывода,
для упрощенной идентификации.
Чтобы дать имя порту ввода/вывода, введите название длиной до
16 символов (исключая :;=[]+=/?\|) в соответствующем поле, и
нажмите Сохранить.
Возможно использование символов следующих языков:
Английский, Французский, Немецкий, Итальянский,
Японский, Корейский, Португальский, Русский, Испанский,
Китайский (упрощенный и традиционный).
Чтобы изменить
имя порта ввода/вывода, введите другое значение
и
нажмите
Сохранить.
Имена портов ввода/вывода могут быть одинаковыми.
Нажмите Отмена чтобы вернуться назад, вернуться на главный
экран, или выйти.
Примечание: VM0404HB имеет поля для имен 4 портов ввода и 4
портов вывода.
