Alto MP2D [6/9] Монтаж и подсоединение

22) Разъем выхода.

Разъем «XLR» обеспечивает выход аналогового сигнала соответствующего канала к

аудио-оборудованию.

23) Разъем входа.

«комбо» разъем используется для ввода сигнала.

4. Монтаж и подсоединение.

4.1. Сетевое соединение.

Убедитесь, что в «MP2D» установлено правильное напряжение питания до

соединения силового кабеля с питающей розеткой; используйте предохранитель, который

указан на отсеке для предохранителей в месте подсоединения силового кабеля. Соединение

устройства с сетью производится силовым кабелем и стандартной штепсельной розетки.

4.2. Аудио-соединение.

Прибор обеспечен разъемами «XLR», «TRS» и «комбо» и его можно состыковать

несколькими способами для разного рода областей применения без потери сигнала. «MP2D»

можно использовать для одиночного инструмента путем подсоединения к основным входам

микшерного устройства или для всего микшированного сигнала «в линии» между выходами

микшерного пульта и усилителем мощности.

Вид соединения проводов.

Провода гнезда «TRS» или

разъема «XLR» могут быть соединены в симметричном

или несимметричном режиме, что будет определено состоянием фактического применения;

присоедините провода к своей системе согласно примерам на рис. 3 и 4.

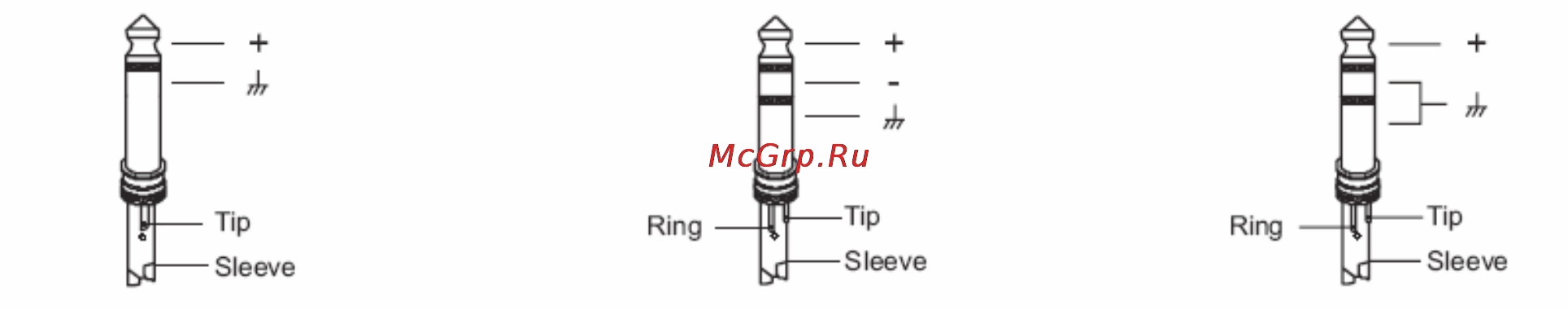

Пояснения к рис. 3. Соединение гнезда для наушников (0.25 дюйма).

Рис. 3а. Вид «кончик – муфта», несимметричное соединение.

1 – кончик;

2 – муфта.

Рис. 3b. Вид «кончик – кольцо – муфта», симметричное соединение.

1 – кончик;

2 – кольцо;

3 – муфта.

Рис. 3с. Вид «кончик – кольцо – муфта», несимметричное соединение.

1 – кончик;

2 – кольцо;

3 – муфта.
