DRIVE XMIG DW PULSE LCD

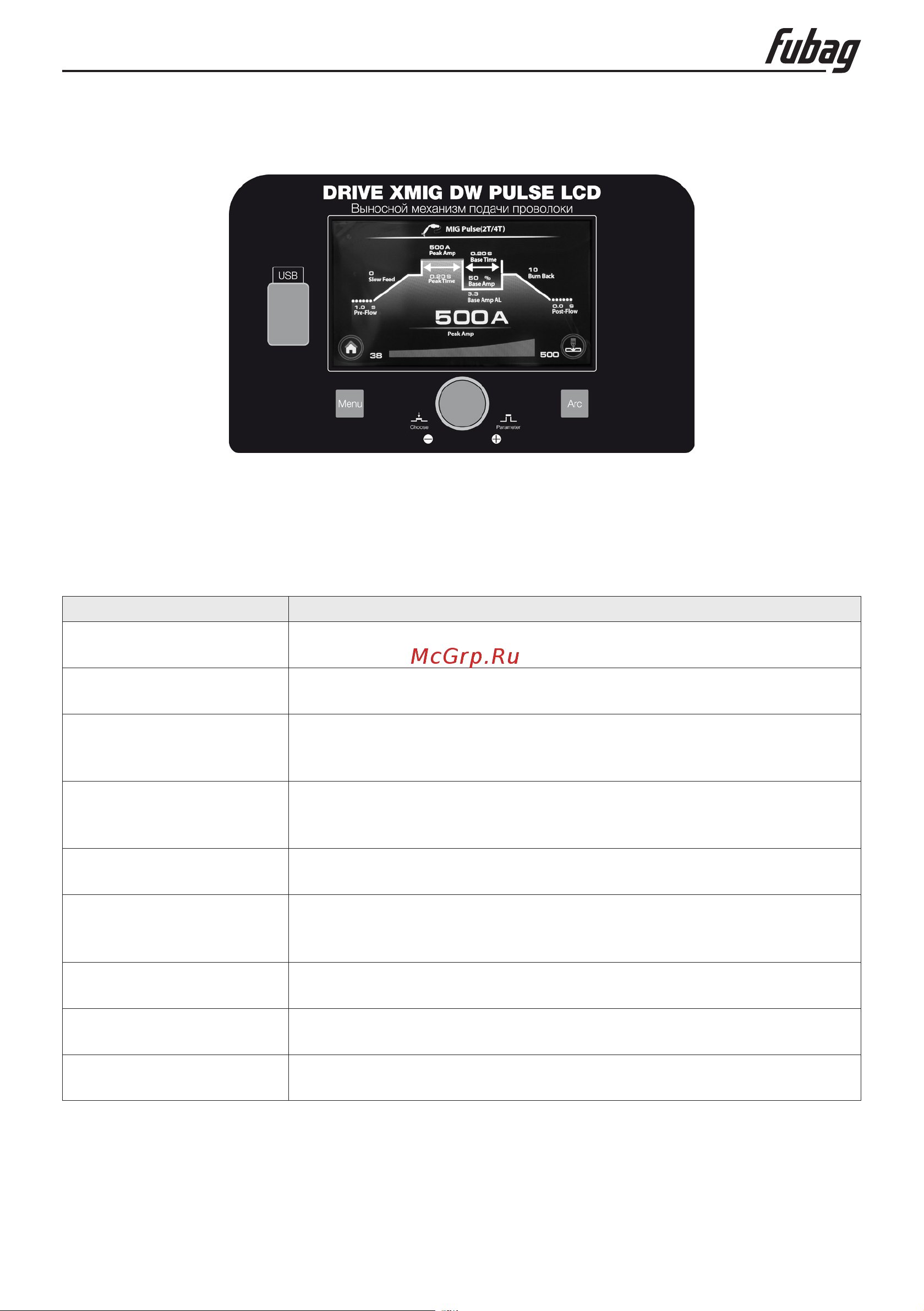

Параметрическая кривая режима MIG Dual Pulse 2T-4T
2. Выбор пункта на параметрической кривой: нажимайте регулятор 1 (Рис. 9.1) до вы-
бора нужного пункта.
3. Регулировка выбранного пункта: вращайте регулятор 1 (Рис. 9.1) до выбора нужного
значения.
Наименование Описание
PRE-FLOW
Настройка предварительной продувки газа. Диапазон регули-
ровки 0-20 сек. Шаг регулировки 0,1 сек
SLOW FEED
Настройка мягкого старта проволоки. Диапазон регулировки
0-10. Шаг регулировки 1
PEAK AMP
Настройка основного сварочного тока. Диапазон регулировки
зависит от выбранной синергетической программы. Шаг регули-
ровки 1А
PEAK TIME
Настройка времени основного тока. Диапазон регулировки 0,01-
20 сек. Шаг регулировки 0,01 сек в диапазоне 0,01-1,0 сек. Шаг
регулировки 0,1 сек в диапазоне 1,0-20 сек
BASE AMP
Настройка второго тока. Диапазон регулировки 1-200 %. Шаг ре-
гулировки 1 %
BASE TIME
Настройка времени второго тока. Диапазон регулировки 0,01-20
сек. Шаг регулировки 0,01 сек в диапазоне 0,01-1,0 сек. Шаг ре-
гулировки 0,1 сек в диапазоне 1,0-20сек
BASE AMP AL
Коррекция длины дуги второго тока. Диапазон регулировки -10 -
+10. Шаг регулировки 0,1
BURN BACK
Настройка отжига проволоки. Диапазон регулировки 0-10. Шаг
регулировки 1
POST-FLOW
Настройка продувки газа после сварки. Диапазон регулировки
0-20 сек. Шаг регулировки 0,1 сек
