Инструкция по эксплуатации
- 13 -
INMIG 300T W SYN PULSE

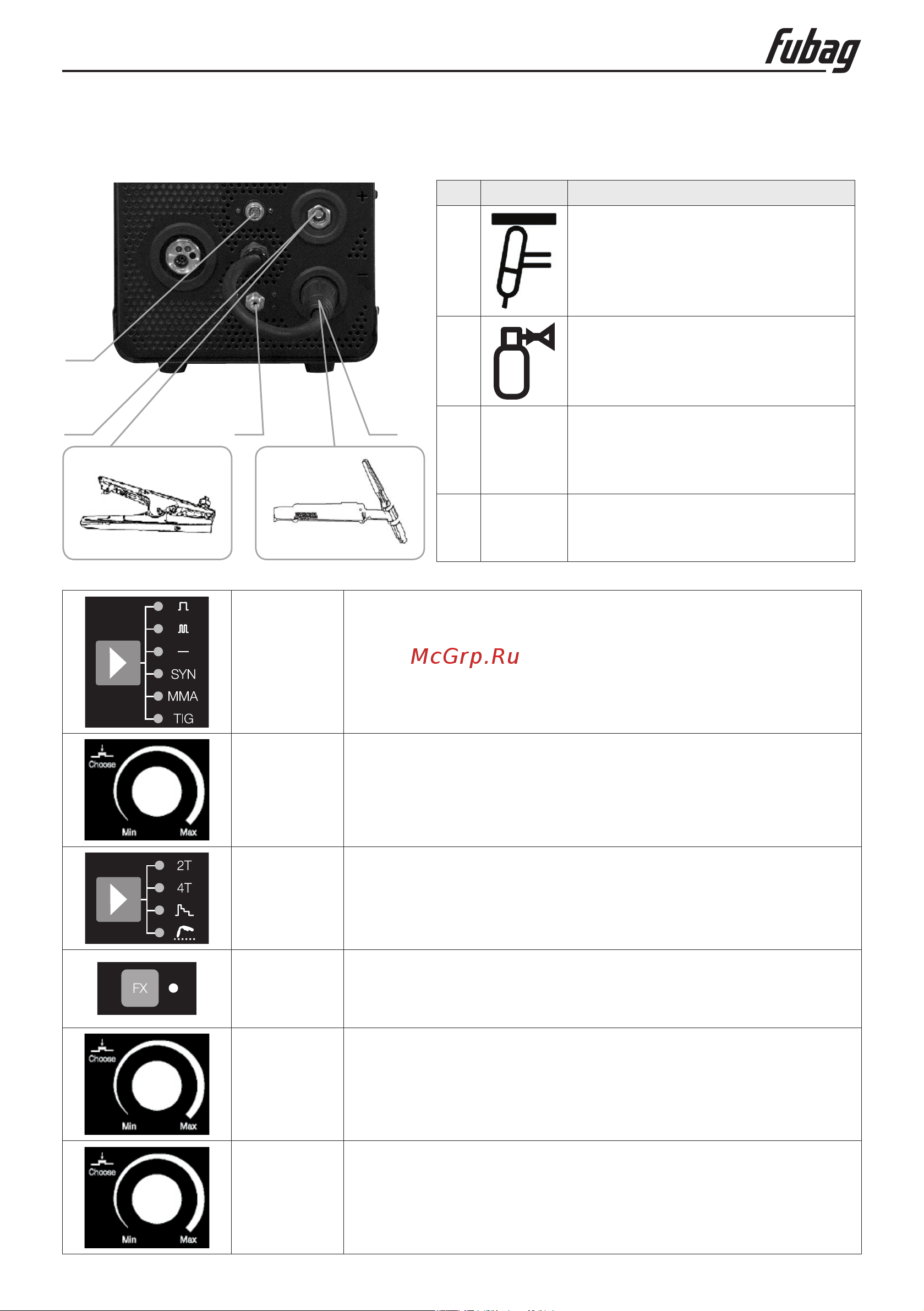

4.8 НАСТРОЙКА РЕЖИМА TIG
• Подключить шланг защитного газа на задней панели аппарата.
Поз. Символ Описание
1
Гнездо, сварочный ток «-»
• TIG: Подключение сварочной
горелки TIG
2
Соединительный штуцер M12
Подключение защитного газа
3
Гнездо подключения,
5 контактов
Подключение кабеля управления
горелки TIG
4
+
Розетка, сварочный ток «+»
• TIG: Подключение кабеля
массы
14 2
3
Нажать Нажимая на кнопку перейти в режим TIG
Повернуть Настроить сварочный ток
Нажать
Выбрать необходимый режим управления горелкой
2Т - двухтактный режим
4Т - четырехтактный режим
Нажать Войти в список доступных для данного режима функций
Нажать
или
Повернуть
Выбрать необходимую функцию:
dSL - спад тока
HdC - программное управление модулем охлаждения
Повернуть
Настроить значение выбранной функции:
dSL - 0-10 сек (шаг 0,1 сек)
HdC - OFF/ON
1
2
1
